10. STEROWANIE KOMPAKTOWĄ CENTRALĄ
EVOT+
10.1 Montaż ipodłączenie panelu sterowniczego.

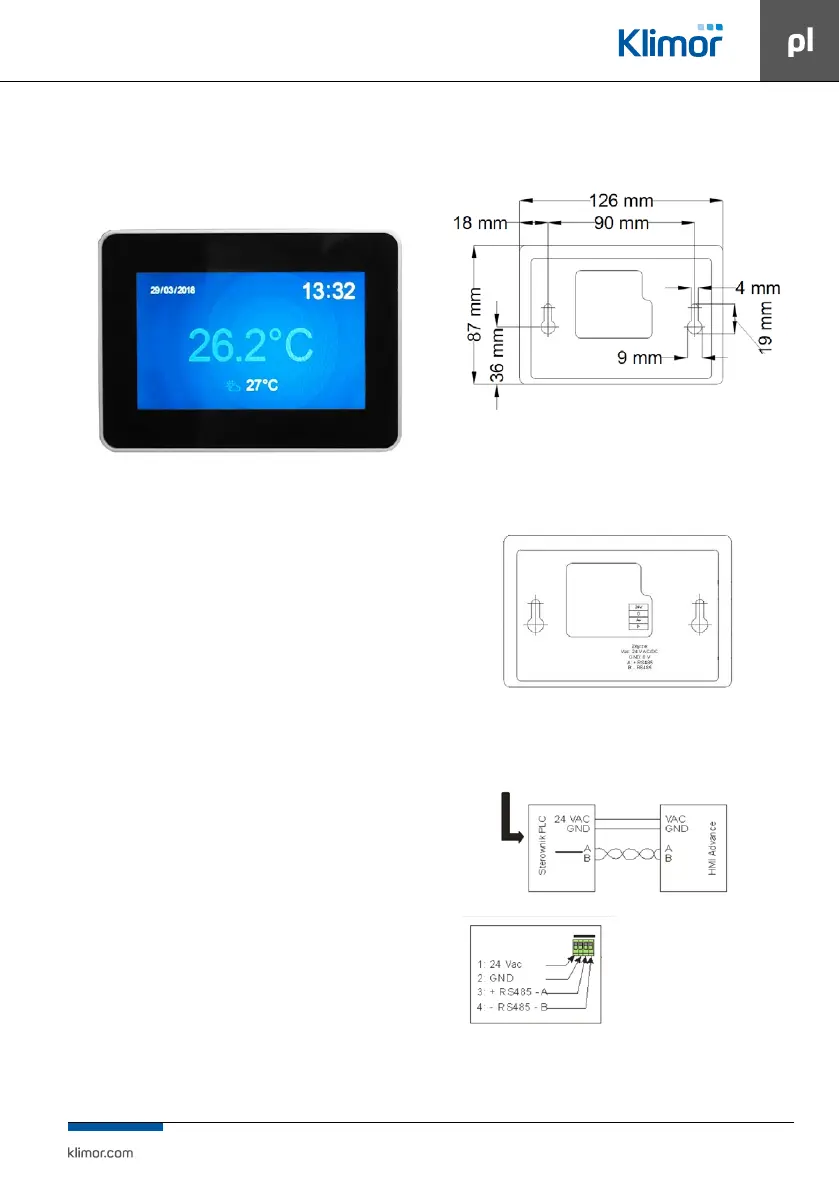

Rys. Nr 17 Widok panelu sterowania.
Napięcie zasilania: 24 V AC/DC +/- 10%
Pobór mocy max.: 2,5W
Pobór mocy wstanie czuwania: 1W
Rozdzielczość wyświetlacza: 480x272 px
Głębia kolorów: 18 bit
Panel dotykowy: pojemnościowy multitoutch
Łącze komunikacyjne: RS 485
Współpraca ze sterownikami serii ELP…
Protokół BACnet MS/TP lub Modbus
Wbudowany czujnik temperatury
Temperatura pracy: +10 … 40 °C
Temperatura przechowywania: -20 … 70 °C
Stopień ochrony IP: 30
Wymiary: 126 x 87 x 16 mm
HMI posiada możliwość obsługi ekranów gracznych (two-
rzonych zplików JPG, PNG), obsługę menu SLIDEBAR, oraz
obsługę menu TEKSTOWEGO.
Na pierwszym ekranie widoczne są główne strony HMI, jest
to menu graczne, poruszanie się między ekranami gracz-
nymi następuje po przesunięciu ekranu wlewo lub prawo.
Menu wyboru podmenu SLIDEBAR, dostępne jest po prze-
sunięciu ekranu zgóry na dół (będąc wmenu gracznym).
Z menu SLIDEBAR, dostępne są podmenu: MAIN MENU, CA-
LENDAR, ALARMS, GRAPH.
Wejście na podmenu następuje po wciśnięciu ikony zod-
powiednim opisem podmenu.
Wyjście zpodmenu następuje po przesunięciu ekranu zle-
wej strony na prawą.
Zadajnik HMI posiada swoje wewnętrzne ustawienia, aby
wnie wejść należy jednocześnie wcisnąć dowolne 3 punkty
na ekranie iprzytrzymać przez czas około 3 sekundy.
Rys. Nr 18 Wymiary tylnej części panelu dla montażu naściennego.
Połączenie pomiędzy panelem sterowniczym irekuperato-
rem zgodnie ze schematem sterownika na str. 76
Rys. Nr 19 Widok złączy panelu sterowania.
W sterownikach z serii ELP... jest możliwość podpięcia
HMI do specjalnego złącza HMI CON.
Standardowo w każdym sterowniku jest (jak niżej)
Rys. Nr 20 Podłączenie panelu sterowania do sterownika.
