W okresie ujemnych temperatur zewnętrznych iwyłącze-
niu wentylatora nawiewnego jako funkcji zabezpieczającej
i ochrony przeciwzamrożeniowy, wystąpi w pomieszcze-
niach okres krótkotrwałego podciśnienia spowodowanego
pracą wyłącznie wentylatora wywiewnego.
W przypadku niezastosowania się do powyższych wytycz-
nych dotyczących instalacji i eksploatacji urządzeń EVO-T+
mogą one pracować niezgodnie zzałożonymi parametrami
imoże dojść do wykraplania wilgoci zarówno wewnątrz urzą-
dzenia, jak ina jego powierzchniach zewnętrznych obudowy.
Uszkodzenia urządzenia oraz wystąpienie opisanych powy-
żej zjawisk wprzypadku niezastosowania się do wymogów
opisanych przez producenta skutkują utratą gwarancji pro-
ducenta.

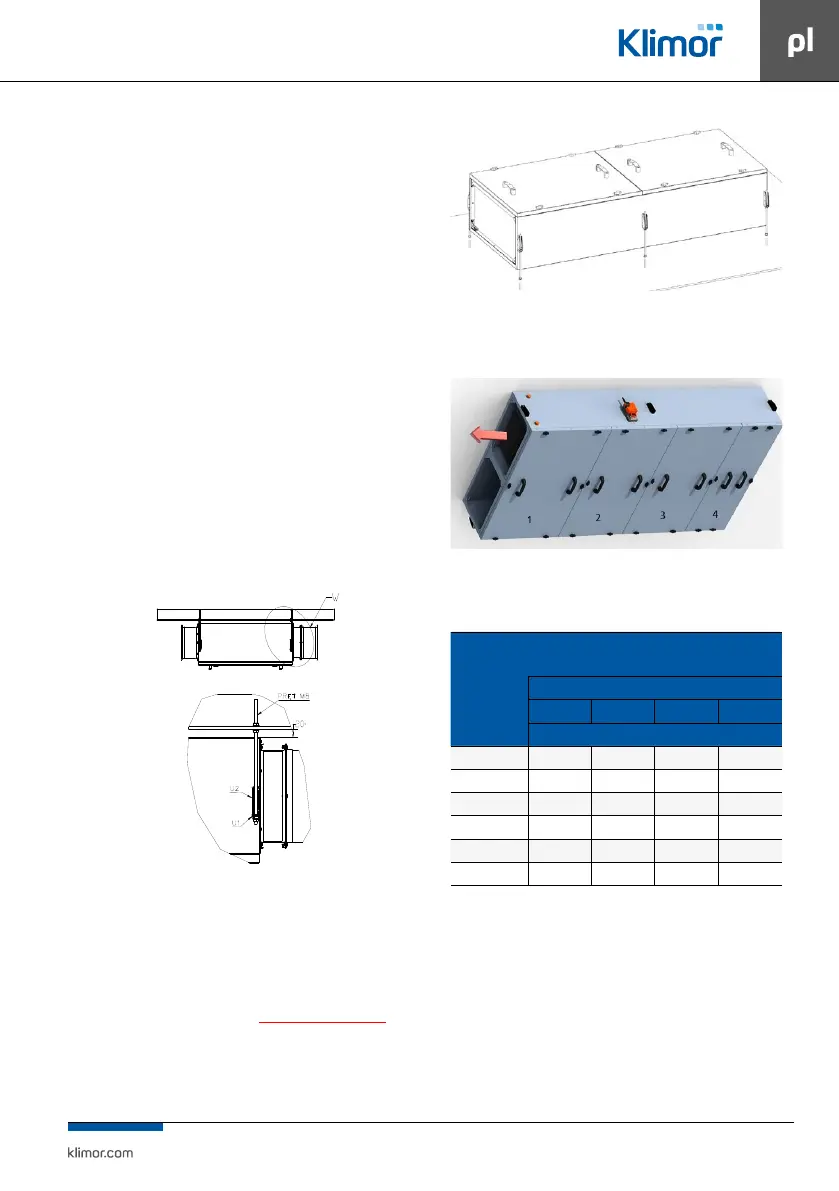

Montaż centrali EVO-T+ w wersji podwieszanej
Do podwieszania centrali wykorzystuje się uchwyty, zamo-
cowane na bokach obudowy. W dolną część uchwytu (U1)
wprowadza się pręt gwintowany M8 i nakręca się nakrętkę
z podkładką. Następnie pręt wprowadza się w rowek górnej
części uchwytu (U2) i jednocześnie łączy się je w całość wci-
skając od spodu element U1 w element U2. Użycie prętów
gwintowanych M8 pozwala na łatwe i szybkie podwiesze-
nie oraz wypoziomowanie poszczególnych modułów cen-
trali. Pręty gwintowane
M8 nie są dostarczane. Minimalna zachowana odległość
górnej powierzchni centrali do przegrody powinna wyno-
sić 20mm (Rys. Nr 4)
Rys. Nr 4 Montaż EVO- T+ wpozycji pracy podwieszanej.
Montaż centrali EVO-T+ w wersji leżącej.
Centralę należy posadowić na wypoziomowanym stabil-
nym podłożu. Ze względu na konieczność odprowadzenia
skroplin (montaż syfonu) wskazane jest posadowienie na
konstrukcji wsporczej np. rama dopasowana do rozmiaru
centrali (konstrukcja wsporcza poza dostawą Klimor). Do-
puszczalny jest montaż zwykorzystaniem standardowych
zawiesi igwintowanych prętów M8 mocowanych wpod-
łożu, który przedstawiono poniżej. Minimalna wysokość
montażu EVO-T+ CPR to 120 mm.
Rys. Nr 5 Montaż EVO- T+ wpozycji pracy leżącej.
7.2 Pokrywy rewizyjne.
Rys. Nr 6 Rozmieszczenie pokryw rewizyjnych EVO-T+.
Tabela Nr 4 Wymiary pokryw rewizyjnych
EVO-T+
POKRYWA REWIZYJNA
Numer pokrywy
1 2 3 4
mm
8000-CPR 573 x 1012 483 x1012 483 x 1012 313 x 1012
5000-CPR 808 x 712 588 x 712 -- --
3000-CPR 758 x 612 538 x 612 -- --
8000-RR 573 x 1012 573 x 1012 483 x 1012 --
5000-RR 728 x 712 568 x 712 -- --
3000-RR 678 x 612 518 x 612 -- --
7.3 Podłączenie instalacji powietrznej.
Kanały wentylacyjne łączy się zcentralą poprzez przyłącza
(połączenia) elastyczne. Przeciwdziałają one przenoszeniu
drgań i kompensują nieduże odchylenie we wzajemnym
usytuowaniu kanału i okna centrali. Kanały wentylacyjne
z kołnierzami króćców łączy się w narożach za pomocą
śrub. W celu prawidłowego działania połączenia elastycz-
nego rękaw króćca powinien być rozciągnięty na min.
110 mm. Należy zapewnić elektryczne połączenie masy
obudowy centrali zmasą sieci wentylacyjnej. Kanały wenty-
lacyjne muszą posiadać własne podparcia lub zawieszenia.
