Klimor EVO-T Plus - Wyposażenie Opcyjne; Specyfikacja

49
14. WYPOSAŻENIE OPCYJNE
14.1 Specykacja
14.1.1 Karta Ethernet

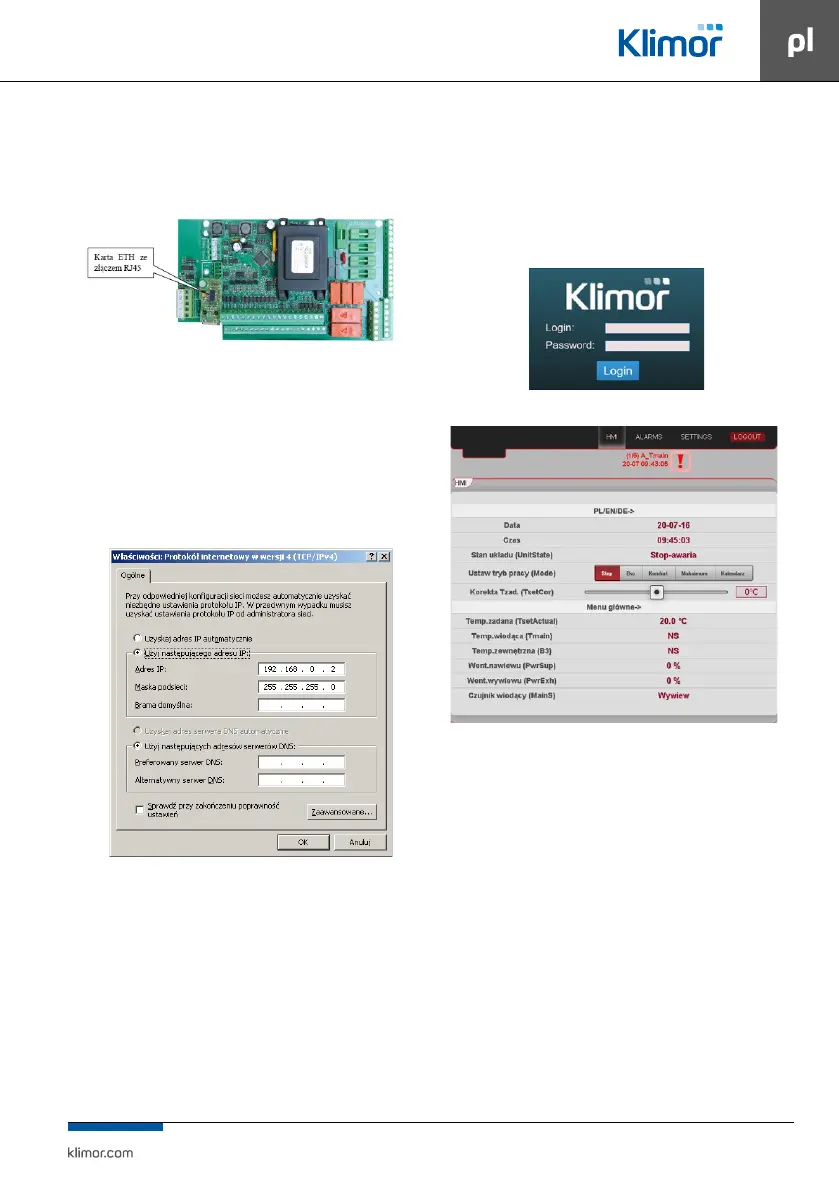

Rys. Nr 31
UWAGA:
Przed zamontowaniem karty ETH należy wyjąć ze złącza
ETH, montowaną wstandardzie, pamięć zewnętrzną.
Aby połączyć się z lokalnego komputera podłączonego
bezpośrednio kablem zkartą ETH sterownika należy:
Ustawić wustawieniach karty sieciowej komputera dla pro-
tokołu TCP4 poniższe wartości:
Rys. Nr 32 Ustawienia karty sieciowej komputera dla protokołu TCP4.
Następnie uruchomić przeglądarkę internetową i wpisać
domyślny adres sterownika: 192.168.0.8
Pokaże się okno, gdzie należy wpisać domyślny login: ad
-
min ihasło: admin
Po wpisaniu loginu ihasła oraz zatwierdzeniu „Login” ukaże
się ekran HMI sterownika, wktórym możemy dokonywać
nastaw iodczytów pełnego menu sterownika.
Rys. Nr 33 Okno logowania.
Rys. Nr 34 Ekran HMI sterownika.
Sterownik posiada interfejs Ethernet, aby więc podłączyć
sterownik bezprzewodowo z lokalną siecią bezprzewo-
dową (WIFI), należy zastosować dodatkowy router – jako
punkt dostępowy skongurować sieć lokalną sieć WIFI, po
czym włączyć sterownik do routera. Ustawienia sieciowe
routera isterownika muszą być zgodne. Porty należy prze-
kierować na zewnętrzny adres routera.
