KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA EVO-T +
DOKUMENTACJA TECHNICZNO-RUCHOWA
50

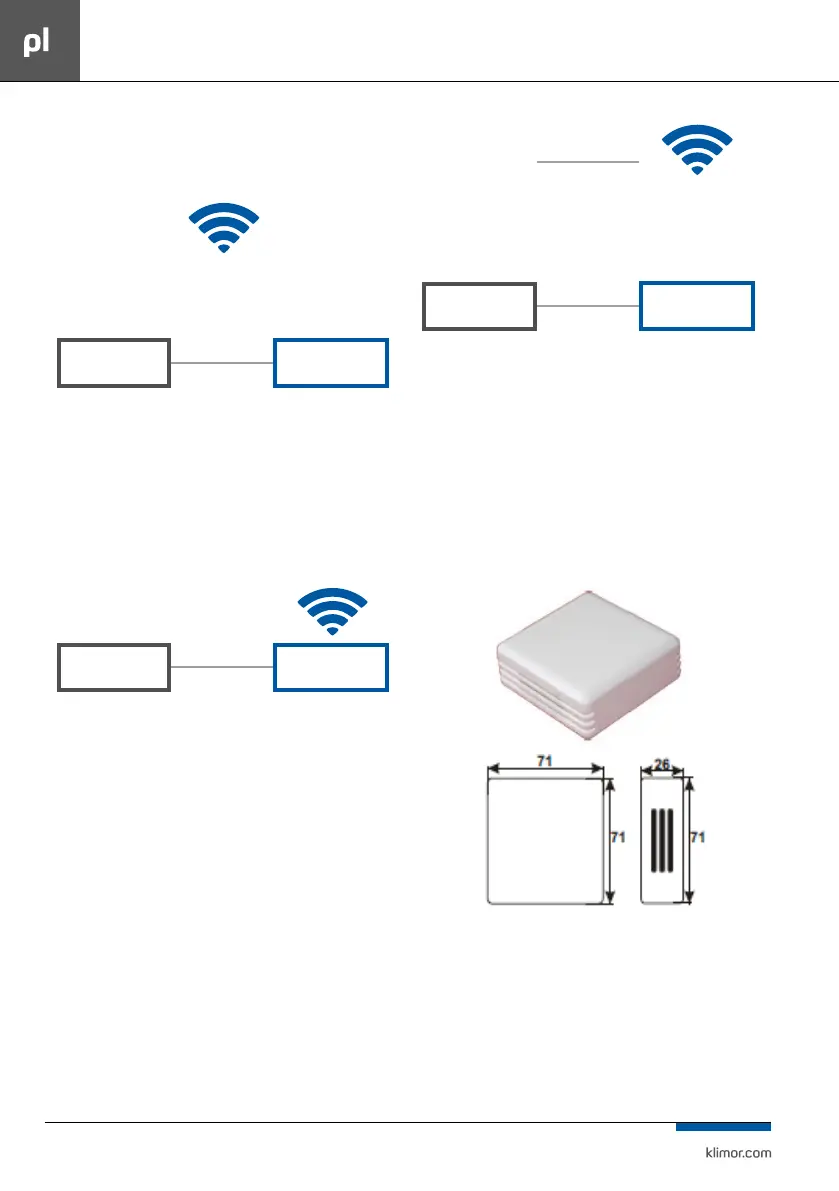

Poniżej przykład schematyczny na różne sposoby po-
łączenia:
1.Włączenie sterownika do lokalnej sieci poprzez Wi-Fi
LOKALNA SIEĆ WIFI
np. 10.10.10.1
PLC
ROUTER
192.168.0.8
Adres domyślny
192.168.0.1
Adres w podsieci
Adres w sieci WIFI
10.10.10.31
Rys. Nr 35 Włączenie sterownika do lokalnej sieci poprzez Wi-Fi.
Router zprzekierowaniem portu :80 ze sterownika ELP, czy-
li: 192.168.0.8:80 na adres zewnętrzny routera: 10.10.10.31,
dzięki temu widzimy sterownik ELP wlokalnej sieci WIFI. Do-
stęp do sterownika uzyskujemy poprzez http://10.10.10.31
2.Bezpośrednia komunikacja ze sterownikiem przez Router
WIFI
PLC
ROUTER
192.168.0.8
Adres domyślny
192.168.0.1
Adres w podsieci
Rys. Nr 36 Bezpośrednia komunikacja ze sterownikiem przez Router WIFI.
Router z przekierowaniem portu: 80 ze sterownika, czyli:
192.168.0.8:80 na adres zewnętrzny routera: 192.168.0.1,
dzięki temu widzimy sterownik wlokalnej sieci WIFI. Łącząc
się zdedykowaną siecią routera mamy dostęp do sterowni
-
ka przez http://192.168.0.8
3.Włączenie sterownika do lokalnej sieci WIFI zudostępnie-
niem na zewnątrz
Przekierowanie portu na głównym routerze zroutera WIFI
sterownika: port:80 z IP:10.10.10.31 na zewnętrzny IP:
port:80 IP: 83.100.100.1
LOKALNA SIEĆ WIFI
np. 10.10.10.1
PLC
ROUTER
192.168.0.8
Adres domyślny
DOSTAWCA
INTERNETU
Stały adres IP:
83.100.100.1
192.168.0.1
Adres w podsieci
Adres w sieci WIFI
10.10.10.31
Rys. Nr 37 Włączenie sterownika do lokalnej sieci WIFI zudostępnieniem na
zewnątrz.
Router z przekierowaniem portu:80 ze sterownika, czyli:
192.168.0.8:80 na adres zewnętrzny routera:10.10.10.31
dzięki temu widzimy sterownik wlokalnej sieci WIFI. Łącząc
się zdowolnego połączenia Internet mamy dostęp do ste
-
rownika przez http://83.100.100.1
14.1.2 Pomieszczeniowy czujnik wilgotności
Rys. Nr 38
