2.3 INSTALLAZIONE ELETTRICA LAVASTOVIGLIE MONOFASE
Lavastoviglie monofase con spina Schuko 230V+T
Se la lavastoviglie è dotata di spina schuko, collegarla alla presa a muro. Collegare l’apparecchio
al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della lavastoviglie.
Lavastoviglie monofase senza spina 230V+T
Se la lavastoviglie non è dotata di spina elettrica, provvedere alla connessione come di seguito
indicato:
Filo blu: neutro
Filo giallo/verde: impianto di messa a terra
Collegare l’apparecchio al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della
lavastoviglie
adjacent furniture or walls. The loading and drain pipes may be left or right oriented, but once the
machine is positioned, the pipes and the power cord must not be bent or compressed.
L’apparecchio deve essere posizionato in piano agendo sui quattro piedini regolabili (fig. 6).
Se la lavastoviglie viene incassata, i pannelli laterali e lo schienale possono aderire ai mobili
adiacenti o alle pareti. I tubi di carico e di scarico possono essere orientati verso destra o sinistra
indifferentemente, ma quando l’apparecchio è posizionato i tubi e il cavo elettrico non devono
risultare schiacciati o piegati.
Fig. 6
2.2 Collegamento elettrico
ATTENZIONE!
Il collegamento elettrico deve essere eseguito in conformità alle norme vigenti del paese
nella quale viene installata la macchina.
Prima di collegare la macchina, accertarsi che il voltaggio e la frequenza della rete elettrica
corrispondano a quanto indicato nella targhetta identificativa e che la macchina
sia collegata ad un efficace impianto di messa a terra;
Nella parte posteriore della macchina è presente un morsetto contrassegnato con il simbolo
necessario per il collegamento equipotenziale tra i diversi apparecchi.
La macchina, deve essere protetta a monte, contro sovraccarichi e cortocircuiti da un
interruttore onnipolare di tipo magnetotermico,con adeguatopotere di interruzione, o da un
sezionatore sottocarico e fusibili del tipo gL di adeguata portata.
Contro i contatti indiretti deve essere installato subito a valle dell’interruttore magnetotermico
o del sezionatore/fusibili, un interruttore differenziale con corrente di intervento coordinata
con il valore della resistenza dell’impianto di terra dell’utente.
Il cavo di alimentazione, fornito con la macchina, è del tipo H07RN-F.
Fig. 6

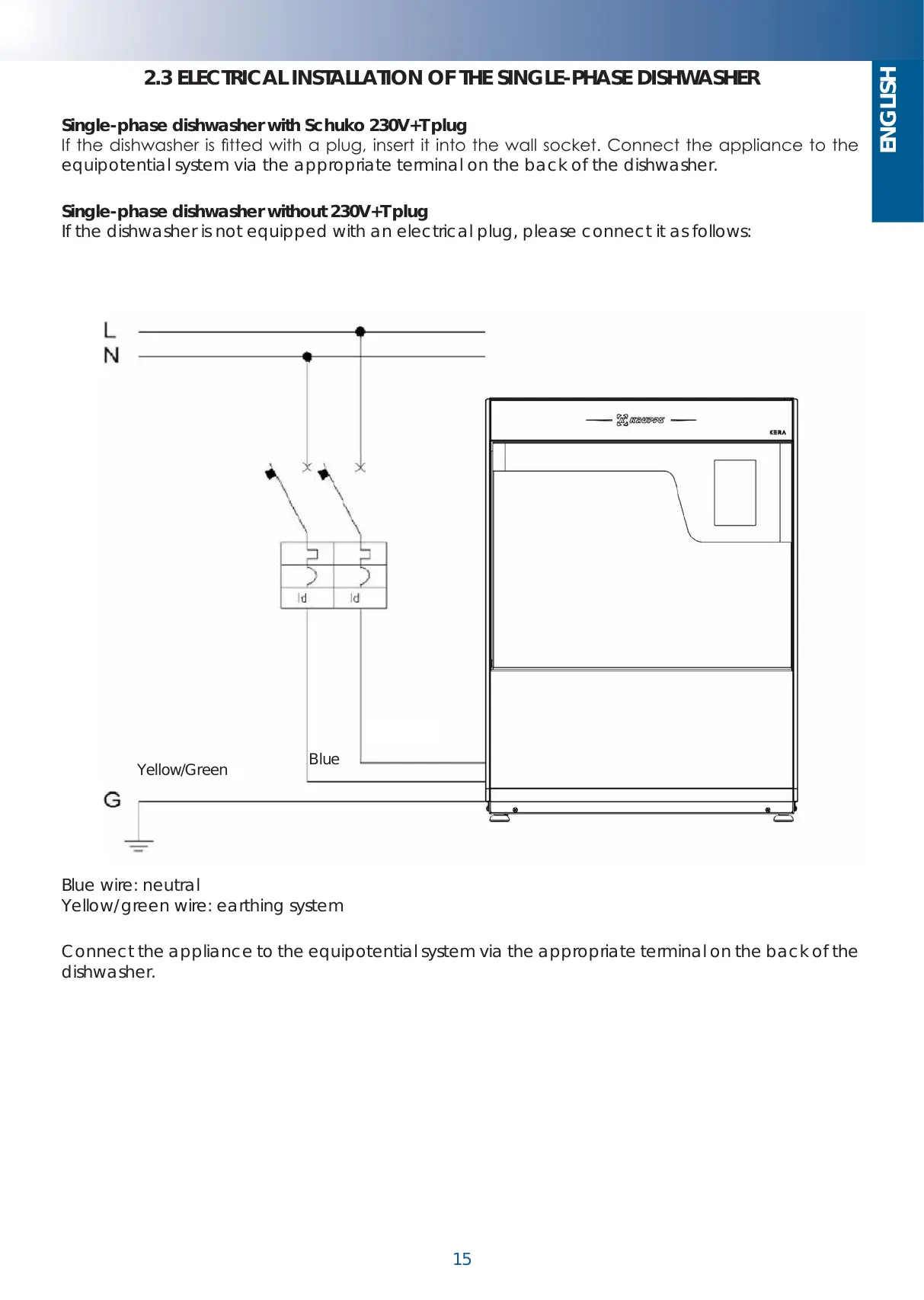

2.3 ELECTRICAL INSTALLATION OF THE SINGLE-PHASE DISHWASHER
Single-phase dishwasher with Schuko 230V+T plug
If the dishwasher is tted with a plug, insert it into the wall socket. Connect the appliance to the
equipotential system via the appropriate terminal on the back of the dishwasher.
Single-phase dishwasher without 230V+T plug
If the dishwasher is not equipped with an electrical plug, please connect it as follows:
Blue wire: neutral
Yellow/green wire: earthing system
Connect the appliance to the equipotential system via the appropriate terminal on the back of the
dishwasher.
2.3 INSTALLAZIONE ELETTRICA LAVASTOVIGLIE MONOFASE
Lavastoviglie monofase con spina Schuko 230V+T
Se la lavastoviglie è dotata di spina schuko, collegarla alla presa a muro. Collegare l’apparecchio
al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della lavastoviglie.
Lavastoviglie monofase senza spina 230V+T
Se la lavastoviglie non è dotata di spina elettrica, provvedere alla connessione come di seguito
indicato:
Filo blu: neutro
Filo giallo/verde: impianto di messa a terra
Collegare l’apparecchio al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della
lavastoviglie
Yellow/Green
Blue
15
ENGLISH
