L’apparecchio deve essere posizionato in piano agendo sui quattro piedini regolabili (fig. 6).
Se la lavastoviglie viene incassata, i pannelli laterali e lo schienale possono aderire ai mobili
adiacenti o alle pareti. I tubi di carico e di scarico possono essere orientati verso destra o sinistra
indifferentemente, ma quando l’apparecchio è posizionato i tubi e il cavo elettrico non devono
risultare schiacciati o piegati.
Fig. 6
2.2 Collegamento elettrico
ATTENZIONE!
Il collegamento elettrico deve essere eseguito in conformità alle norme vigenti del paese
nella quale viene installata la macchina.
Prima di collegare la macchina, accertarsi che il voltaggio e la frequenza della rete elettrica
corrispondano a quanto indicato nella targhetta identificativa e che la macchina
sia collegata ad un efficace impianto di messa a terra;
Nella parte posteriore della macchina è presente un morsetto contrassegnato con il simbolo
necessario per il collegamento equipotenziale tra i diversi apparecchi.
La macchina, deve essere protetta a monte, contro sovraccarichi e cortocircuiti da un
interruttore onnipolare di tipo magnetotermico,con adeguatopotere di interruzione, o da un
sezionatore sottocarico e fusibili del tipo gL di adeguata portata.
Contro i contatti indiretti deve essere installato subito a valle dell’interruttore magnetotermico
odel sezionatore/fusibili, un interruttore differenziale con corrente di intervento coordinata
con il valore della resistenza dell’impianto di terra dell’utente.
Il cavo di alimentazione, fornito con la macchina, è del tipo H07RN-F.
• avoid placing washed dishes on sponge mats or other materials that retain water
• The wash pump lter must be kept clean and in the correct position.
4.6 Operation of electronic dishwasher with KERA display

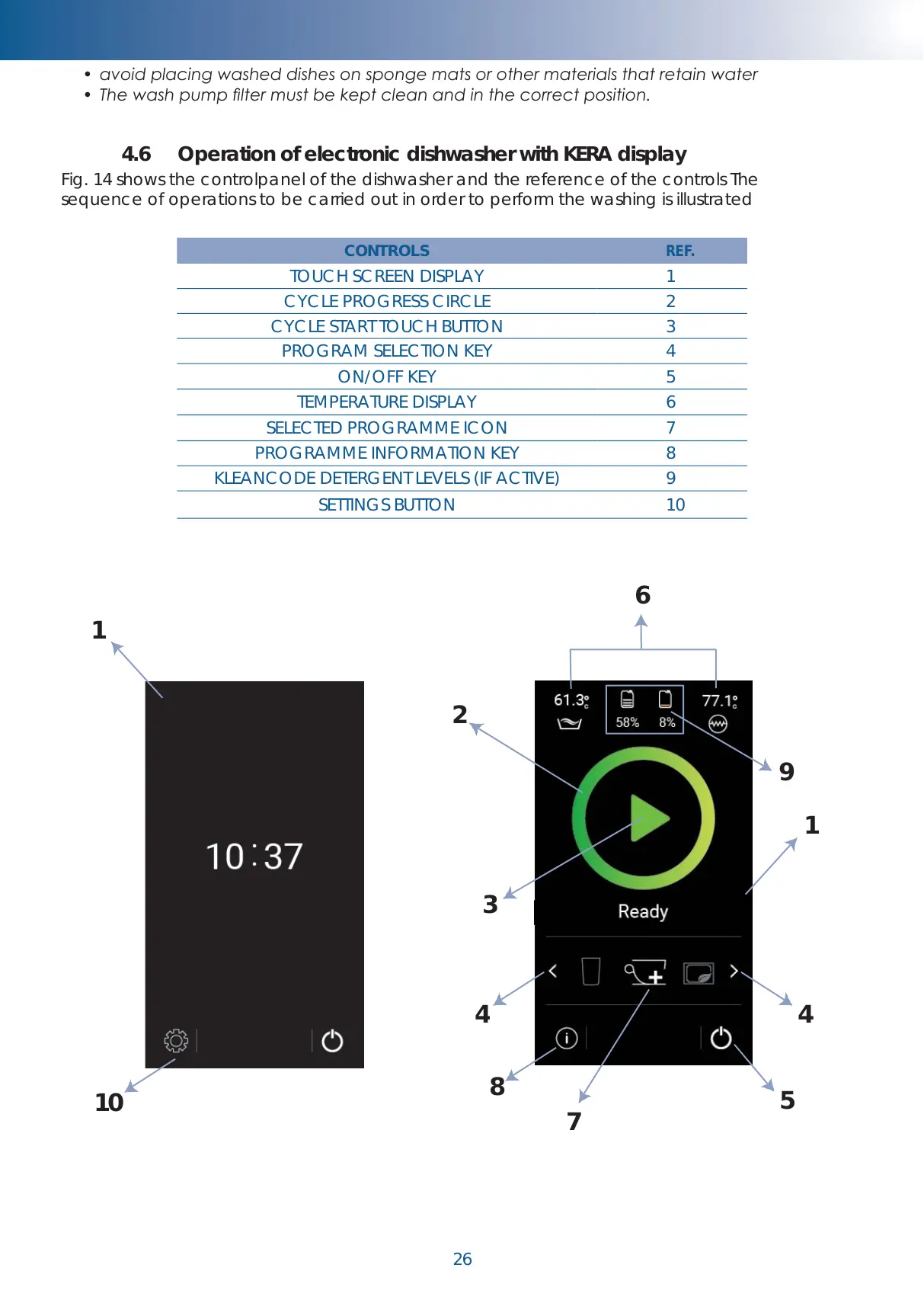

Fig. 14 shows the controlpanel of the dishwasher and the reference of the controls The
sequence of operations to be carried out in order to perform the washing is illustrated
• evitare di collocarelestoviglielavatesutappeti di spugna o altrimaterialicheritengano
l’acqua
•il filtro della pompa di lavaggio deve essere pulito e correttamente posizionato.
4.6 Funzionamento lavastoviglie elettronica con display KERA
In fig. 14 viene riportato il pannello comandi della lavastoviglie e i riferimenti dei comandi
DISPLAY TOUCH SCREEN
1
CERCHIO AVANZAMENTO CICLO
2
TASTO TOUCH AVVIO CICLO 3
TASTO SELEZIONE PROGRAMMA 4
TASTO ON/OFF 5
DISPLAY TEMPERATURE 6
ICONA PROGRAMMA SELEZIONATO 7
TASTO INFORMAZIONI PROGRAMMA 8
LIVELLI DETERGENTI KLEANCODE (SE ATTIVO)
9
TASTO IMPOSTAZIONI
10
6
CONTROLS
REF.
TOUCH SCREEN DISPLAY 1
CYCLE PROGRESS CIRCLE 2
CYCLE START TOUCH BUTTON 3
PROGRAM SELECTION KEY 4
ON/OFF KEY 5
TEMPERATURE DISPLAY 6
SELECTED PROGRAMME ICON 7
PROGRAMME INFORMATION KEY 8
KLEANCODE DETERGENT LEVELS (IF ACTIVE) 9
SETTINGS BUTTON 10
