2.3 INSTALLAZIONE ELETTRICA LAVASTOVIGLIE MONOFASE
Lavastoviglie monofase con spina Schuko 230V+T
Se la lavastoviglie è dotata di spina schuko, collegarla alla presa a muro. Collegare l’apparecchio
al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della lavastoviglie.
Lavastoviglie monofase senza spina 230V+T
Se la lavastoviglie non è dotata di spina elettrica, provvedere alla connessione come di seguito
indicato:
Filo blu: neutro
Filo giallo/verde: impianto di messa a terra
Collegare l’apparecchio al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della
lavastoviglie

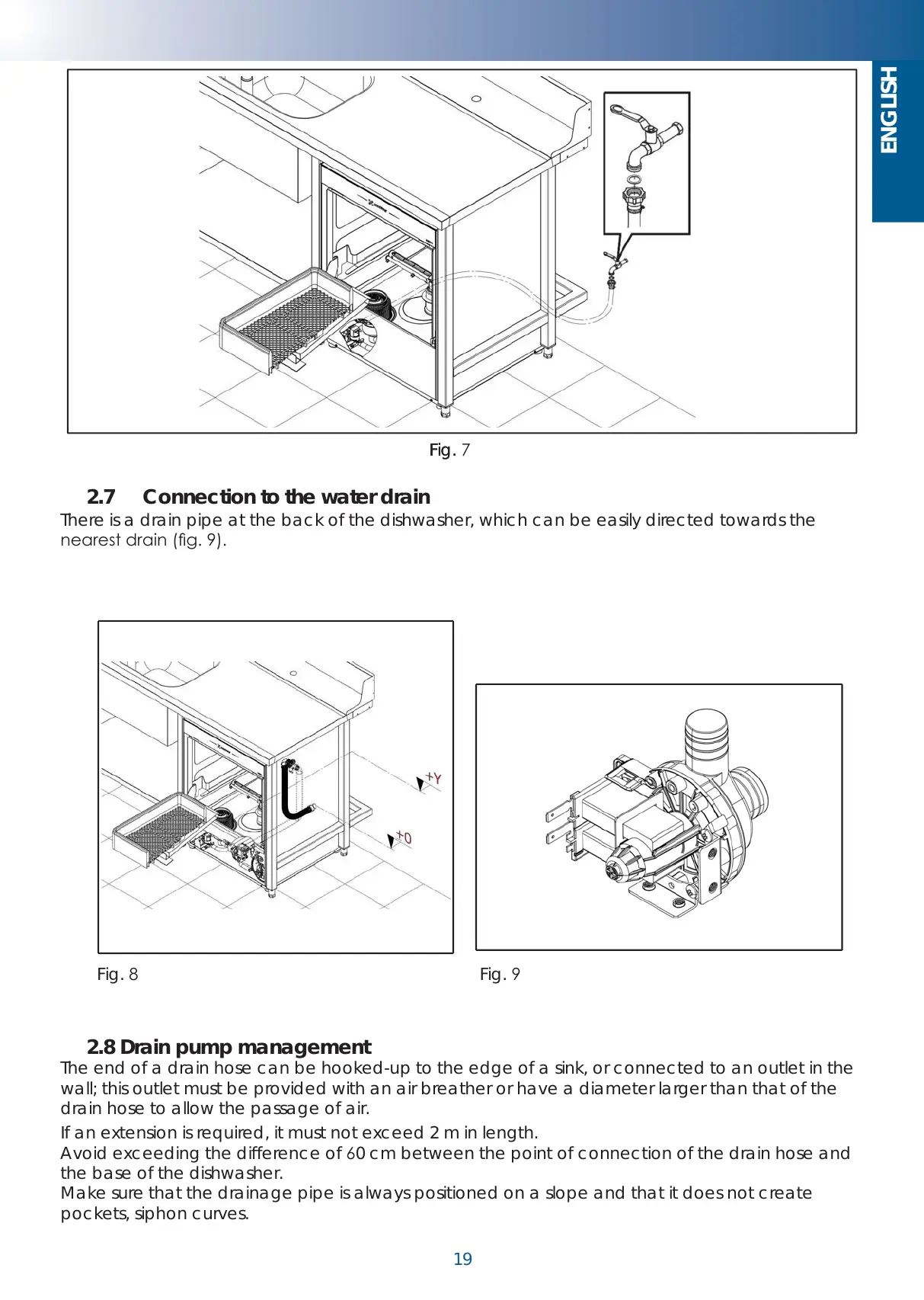

2.7 Connection to the water drain
There is a drain pipe at the back of the dishwasher, which can be easily directed towards the
nearest drain (g. 9).
2.8 Drain pump management
The end of a drain hose can be hooked-up to the edge of a sink, or connected to an outlet in the
wall; this outlet must be provided with an air breather or have a diameter larger than that of the
drain hose to allow the passage of air.
If an extension is required, it must not exceed 2 m in length.
Avoid exceeding the difference of 60 cm between the point of connection of the drain hose and
the base of the dishwasher.
Make sure that the drainage pipe is always positioned on a slope and that it does not create
pockets, siphon curves.
2.7 Collegamento allo scarico d’acqua
Sul retro della lavastoviglie è presente un tubo di scarico, facilmente orientabile verso il più vicino
pozzetto di scarico (fig.9).
Fig. 9 Fig.10
2.8 Gestione pompa di scarico
L’estremità del tubo di scarico può essere agganciata al bordo di un lavello, oppure collegata
ad un attacco per scarico murale dotato di un apposito sfiato per l’aria, o comunque di
diametro maggiore del tubo di scarico, per permettere il passaggio d’aria.
Un eventuale prolungamento dovrà essere di lunghezza inferiore a 2 metri.
Si consiglia di non superare il dislivello di 40cm tra il punto di allacciamento del tubo di scarico e
la base della lavastoviglie.
Assicurarsi che il tubo di scarico sia posizionato sempre in pendenza e che non crei sacche, curve
sifoni.
19
Fig
Fig.
. 7
Fig. 8 Fig. 9
Fig.
2.7 Collegamento allo scarico d’acqua
Sul retro della lavastoviglie è presente un tubo di scarico, facilmente orientabile verso il più vicino
pozzetto di scarico (fig.9).
Fig. 9 Fig.10
2.8 Gestione pompa di scarico
L’estremità del tubo di scarico può essere agganciata al bordo di un lavello, oppure collegata
ad un attacco per scarico murale dotato di un apposito sfiato per l’aria, o comunque di
diametro maggiore del tubo di scarico, per permettere il passaggio d’aria.
Un eventuale prolungamento dovrà essere di lunghezza inferiore a 2 metri.
Si consiglia di non superare il dislivello di 40cm tra il punto di allacciamento del tubo di scarico e
la base della lavastoviglie.
Assicurarsi che il tubo di scarico sia posizionato sempre in pendenza e che non crei sacche, curve
sifoni.
19
