L’apparecchio deve essere posizionato in piano agendo sui quattro piedini regolabili (fig. 6).
Se la lavastoviglie viene incassata, i pannelli laterali e lo schienale possono aderire ai mobili
adiacenti o alle pareti. I tubi di carico e di scarico possono essere orientati verso destra o sinistra
indifferentemente, ma quando l’apparecchio è posizionato i tubi e il cavo elettrico non devono
risultare schiacciati o piegati.
Fig. 6
2.2 Collegamento elettrico
ATTENZIONE!
Il collegamento elettrico deve essere eseguito in conformità alle norme vigenti del paese
nella quale viene installata la macchina.
Prima di collegare la macchina, accertarsi che il voltaggio e la frequenza della rete elettrica
corrispondano a quanto indicato nella targhetta identificativa e che la macchina
sia collegata ad un efficace impianto di messa a terra;
Nella parte posteriore della macchina è presente un morsetto contrassegnato con il simbolo
necessario per il collegamento equipotenziale tra i diversi apparecchi.
La macchina, deve essere protetta a monte, contro sovraccarichi e cortocircuiti da un
interruttore onnipolare di tipo magnetotermico,con adeguatopotere di interruzione, o da un
sezionatore sottocarico e fusibili del tipo gL di adeguata portata.
Contro i contatti indiretti deve essere installato subito a valle dell’interruttore magnetotermico
odel sezionatore/fusibili, un interruttore differenziale con corrente di intervento coordinata
con il valore della resistenza dell’impianto di terra dell’utente.
Il cavo di alimentazione, fornito con la macchina, è del tipo H07RN-F.

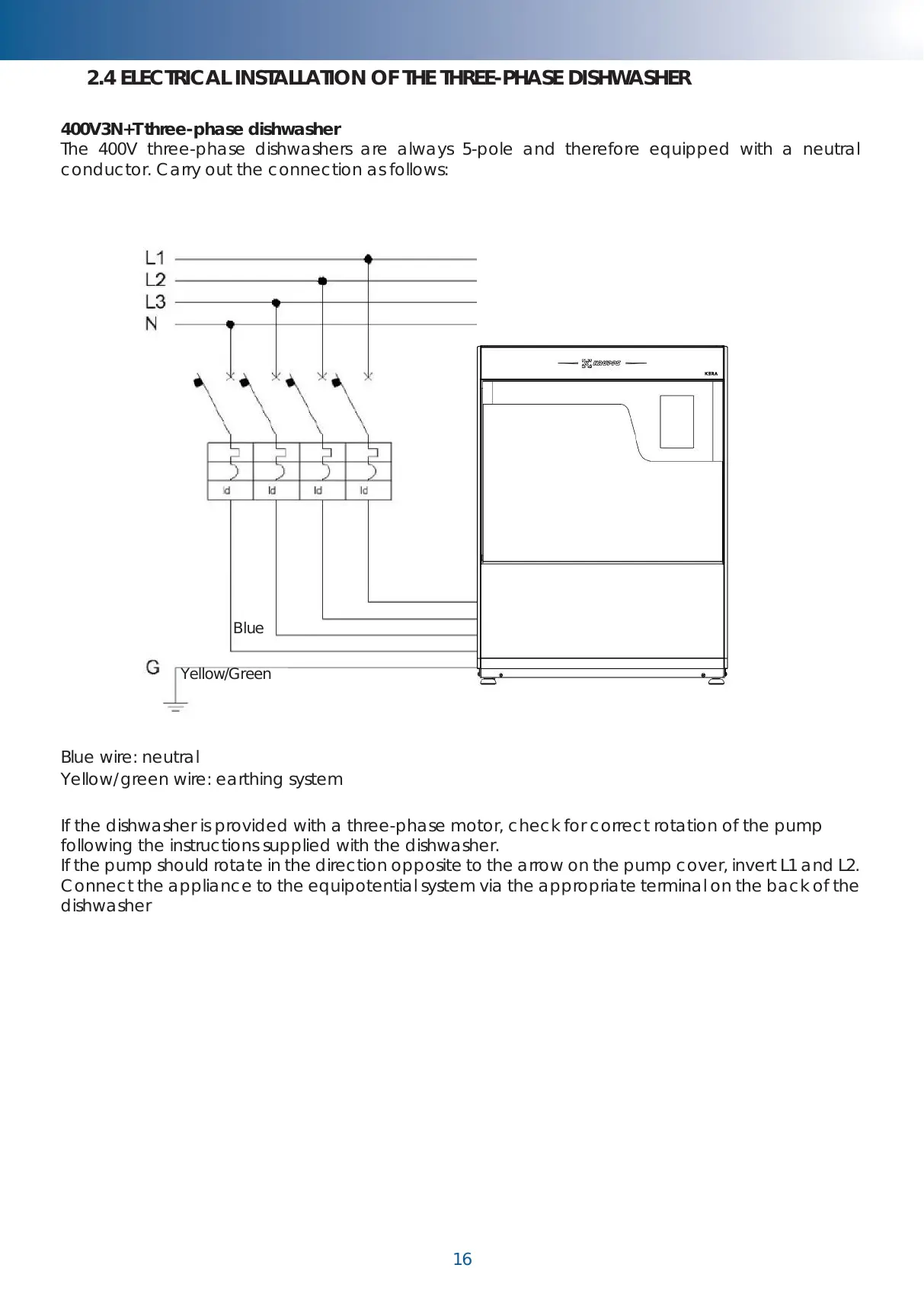

2.4 ELECTRICAL INSTALLATION OF THE THREE-PHASE DISHWASHER
400V3N+T three-phase dishwasher
The 400V three-phase dishwashers are always 5-pole and therefore equipped with a neutral
conductor. Carry out the connection as follows:
Blue wire: neutral
Yellow/green wire: earthing system
If the dishwasher is provided with a three-phase motor, check for correct rotation of the pump
following the instructions supplied with the dishwasher.
If the pump should rotate in the direction opposite to the arrow on the pump cover, invert L1 and L2.
Connect the appliance to the equipotential system via the appropriate terminal on the back of the
dishwasher
2.4 INSTALLAZIONE ELETTRICA LAVASTOVIGLIE TRIFASE
Lavastoviglie trifase 400V3N+T
Le lavastoviglie 400V trifase, sono sempre a 5 poli quindi dotate di conduttore neutro. Provvedere
alla connessione come di seguito indicato:
Filo blu: neutro
Filo giallo/verde: impianto di messa a terra
Se la lavastoviglie è dotata di motore pompa trifase, verificare la corretta rotazione della
pompa seguendo le istruzioni allegate alla lavastoviglie.
Se la pompa dovesse ruotare al contrario rispetto alla freccia posta sulla calotta della pompa,
invertire tra loro L1 e L2.
Collegare l’apparecchio al sistema equipotenziale tramite l’apposito morsetto visibile sul retro della
lavastoviglie.
