L’apparecchio deve essere posizionato in piano agendo sui quattro piedini regolabili (fig. 6).
Se la lavastoviglie viene incassata, i pannelli laterali e lo schienale possono aderire ai mobili
adiacenti o alle pareti. I tubi di carico e di scarico possono essere orientati verso destra o sinistra
indifferentemente, ma quando l’apparecchio è posizionato i tubi e il cavo elettrico non devono
risultare schiacciati o piegati.
Fig. 6
2.2 Collegamento elettrico
ATTENZIONE!
Il collegamento elettrico deve essere eseguito in conformità alle norme vigenti del paese
nella quale viene installata la macchina.
Prima di collegare la macchina, accertarsi che il voltaggio e la frequenza della rete elettrica
corrispondano a quanto indicato nella targhetta identificativa e che la macchina
sia collegata ad un efficace impianto di messa a terra;
Nella parte posteriore della macchina è presente un morsetto contrassegnato con il simbolo
necessario per il collegamento equipotenziale tra i diversi apparecchi.
La macchina, deve essere protetta a monte, contro sovraccarichi e cortocircuiti da un
interruttore onnipolare di tipo magnetotermico,con adeguatopotere di interruzione, o da un
sezionatore sottocarico e fusibili del tipo gL di adeguata portata.
Contro i contatti indiretti deve essere installato subito a valle dell’interruttore magnetotermico
odel sezionatore/fusibili, un interruttore differenziale con corrente di intervento coordinata
con il valore della resistenza dell’impianto di terra dell’utente.
Il cavo di alimentazione, fornito con la macchina, è del tipo H07RN-F.

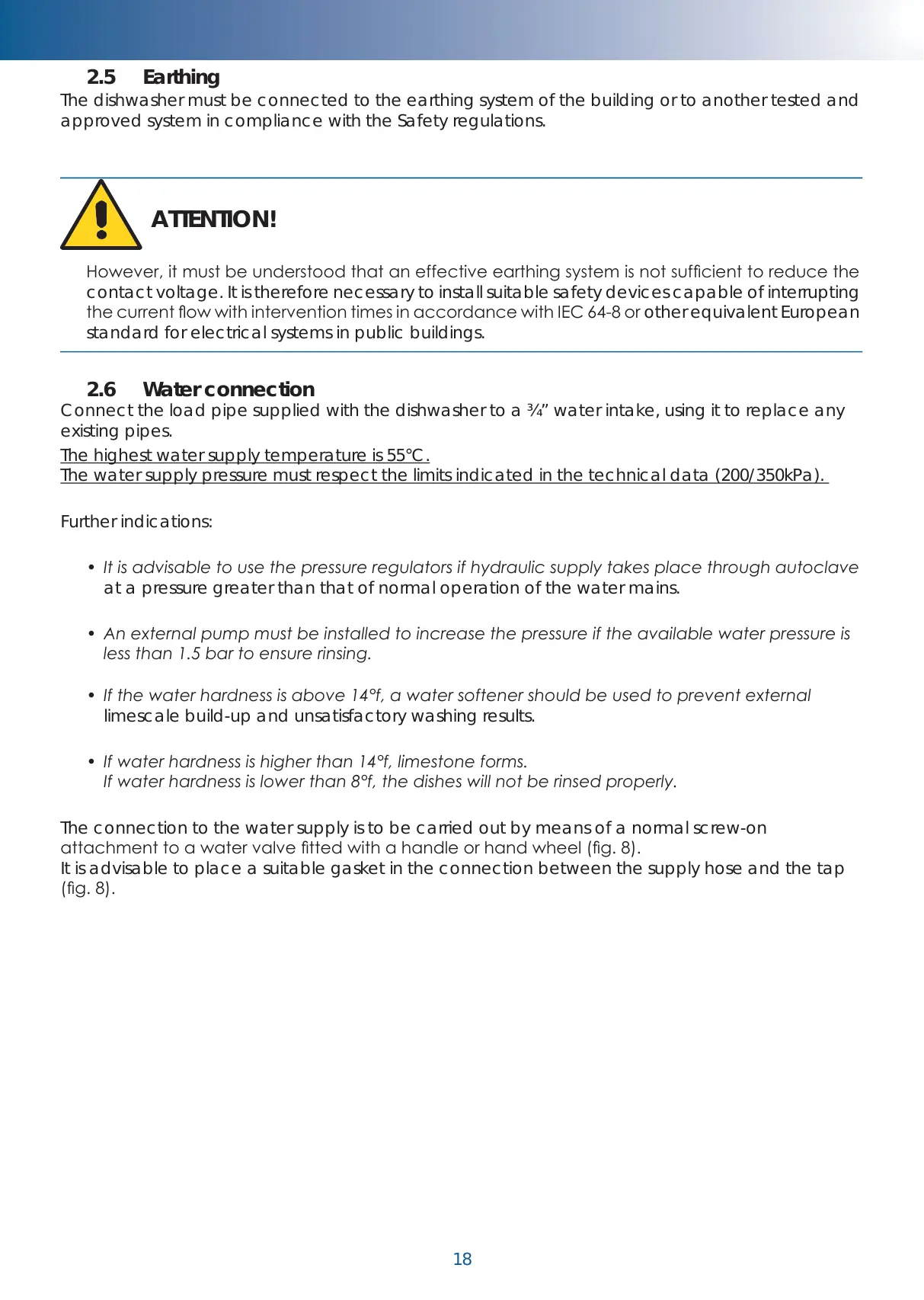

2.5 Earthing
The dishwasher must be connected to the earthing system of the building or to another tested and
approved system in compliance with the Safety regulations.
ATTENTION!
However, it must be understood that an effective earthing system is not sufcient to reduce the
contact voltage. It is therefore necessary to install suitable safety devices capable of interrupting
the current ow with intervention times in accordance with IEC 64-8 or other equivalent European
standard for electrical systems in public buildings.
2.6 Water connection
Connect the load pipe supplied with the dishwasher to a ¾” water intake, using it to replace any
existing pipes.
The highest water supply temperature is 55°C.
The water supply pressure must respect the limits indicated in the technical data (200/350kPa).
Further indications:
• It is advisable to use the pressure regulators if hydraulic supply takes place through autoclave
at a pressure greater than that of normal operation of the water mains.
• An external pump must be installed to increase the pressure if the available water pressure is
less than 1.5 bar to ensure rinsing.
• If the water hardness is above 14°f, a water softener should be used to prevent external
limescale build-up and unsatisfactory washing results.
• If water hardness is higher than 14°f, limestone forms.
If water hardness is lower than 8°f, the dishes will not be rinsed properly.
The connection to the water supply is to be carried out by means of a normal screw-on
attachment to a water valve tted with a handle or hand wheel (g. 8).
It is advisable to place a suitable gasket in the connection between the supply hose and the tap
(g. 8).
18
2.5 Messa a terra
Lalavastoviglie deve essere collegataall’impianto di terra dell’edi cio o adaltro sistemacollaudato
e approvato secondo la Normativa vigente in materia.
ATTENZIONE!
Si ricorda che, in ogni caso, il collegamento di terra da solo non è in grado di ridurre la tensione
di contatto ed è pertanto necessaria la presenza di dispositivi attivi in grado di interrompere
il flusso di tensione entro i tempi previsti, secondo la Norma CEI 64-8 o equivalente Norma
Europea per l’impiantistica nei locali pubblici.
2.6 Collegamento idraulico
Collegare il tubo di carico in dotazione alla lavastoviglie, ad una presa d’acqua da ¾”,
sostituendolo ad eventuali tubi esistenti.
La temperatura massima dell’acqua di alimentazione è di 55°C.
Lapressionedell’acqua di alimentazione deve rispettarei limiti indicati nei dati tecnici (200/350 kPa)
Alcune indicazioni supplementari:
• Si consiglia l’utilizzo di riduttori di pressione nel caso l’alimentazione idraulica avvenga
tramite autoclave ad una pressione superiore a quella di normale esercizio della rete idrica.
• Se la pressione dell’acqua disponibile è inferiore a 1,5 bar, per garantire la fase di risciacquo
è necessario installare una pompa esterna di aumento pressione.
• Se l’acqua presenta una durezza superiore a 14°f, è consigliato un addolcitore esterno,
onde evitare la formazione di depositi calcarei e risultati di lavaggio insoddisfacenti.
• Se la durezza dell’acqua è superiore a 14°f si forma calcare.
Se la durezza dell’acqua è inferiore a 8°f il risciacquo non è efficace.
Il collegamento idraulico è effettuato mediante attacco normale a vite ad un rubinetto dotato di
maniglia o volantino (fig. 8).
Si raccomanda la presenza di un’opportuna guarnizione nell’innesto fra tubo di alimentazione e
rubinetto (fig. 8).
