CHAPITRE 3 : RÉGLAGES
Ce chapitre est consacré au réglage des pièces du
vélo. Les vérications réalisées dans le cadre de ce
chapitre complètent celles présentées au Chapitre 1.
Avant de réaliser la moindre intervention sur le vélo,
lisez le point Avertissement sur les interventions
mécaniques à la page 1.
Quelques mots sur le couple de serrage
Le couple de serrage désigne la force appliquée
pour serrer une vis ou un boulon. Le couple de
serrage de nombreuses pièces gure sur le boulon
ou à proximité de celui-ci (sur la pièce). Si ce n’est
pas le cas, recherchez-le dans ce guide. Si le
couple de serrage reste malgré tout introuvable,
demandez conseil au revendeur. Utilisez une clé
dynamométrique an d’éviter d’appliquer un couple
trop élevé, ce qui pourrait endommager ou briser la
pièce. Ceci étant dit, une vis ou un boulon qui n’est
pas assez serré peut également provoquer des
dégâts pouvant déboucher sur le bris d’une pièce.
Après avoir utilisé la clé dynamométrique, vériez
le fonctionnement de la pièce à l’aide des tests
présentés au Chapitre 1 et dans ce chapitre. Si la
pièce ne fonctionne pas correctement après avoir
été serrée au couple prescrit, conez le vélo au
revendeur pour un entretien.
Cintre et potence
La direction du vélo est assurée par le cintre; sa
position est importante pour le contrôle et le confort.
La potence relie le cintre à la fourche (pivot). Il existe
deux types de potences.
• Ahead set (Figure 11)
• A réglage rotatif (Figure 12)
AVERTISSEMENT : un vélo qui ne
fonctionne pas correctement peut être plus
difficilement contrôlable, ce qui pourrait provoquer
une chute. Révisez complètement votre vélo avant
chaque sortie. Si vous décelez un problème, ne
roulez pas: réparez le vélo ou emmenez-le chez le
revendeur qui réalisera un entretien.
AVERTISSEMENT : un couple de serrage
inadapté (trop serré ou pas assez serré)
peut endommager ou casser la pièce. Serrez la
pièce à l’aide d’une clé dynamométrique ou conez
votre vélo au revendeur pour un entretien.
AVERTISSEMENT : si les boulons de
la potence sont trop serrés, le pivot de la
fourche pourrait s’endommager et casser. Un pivot
qui casse peut provoquer une chute.
!
!
!

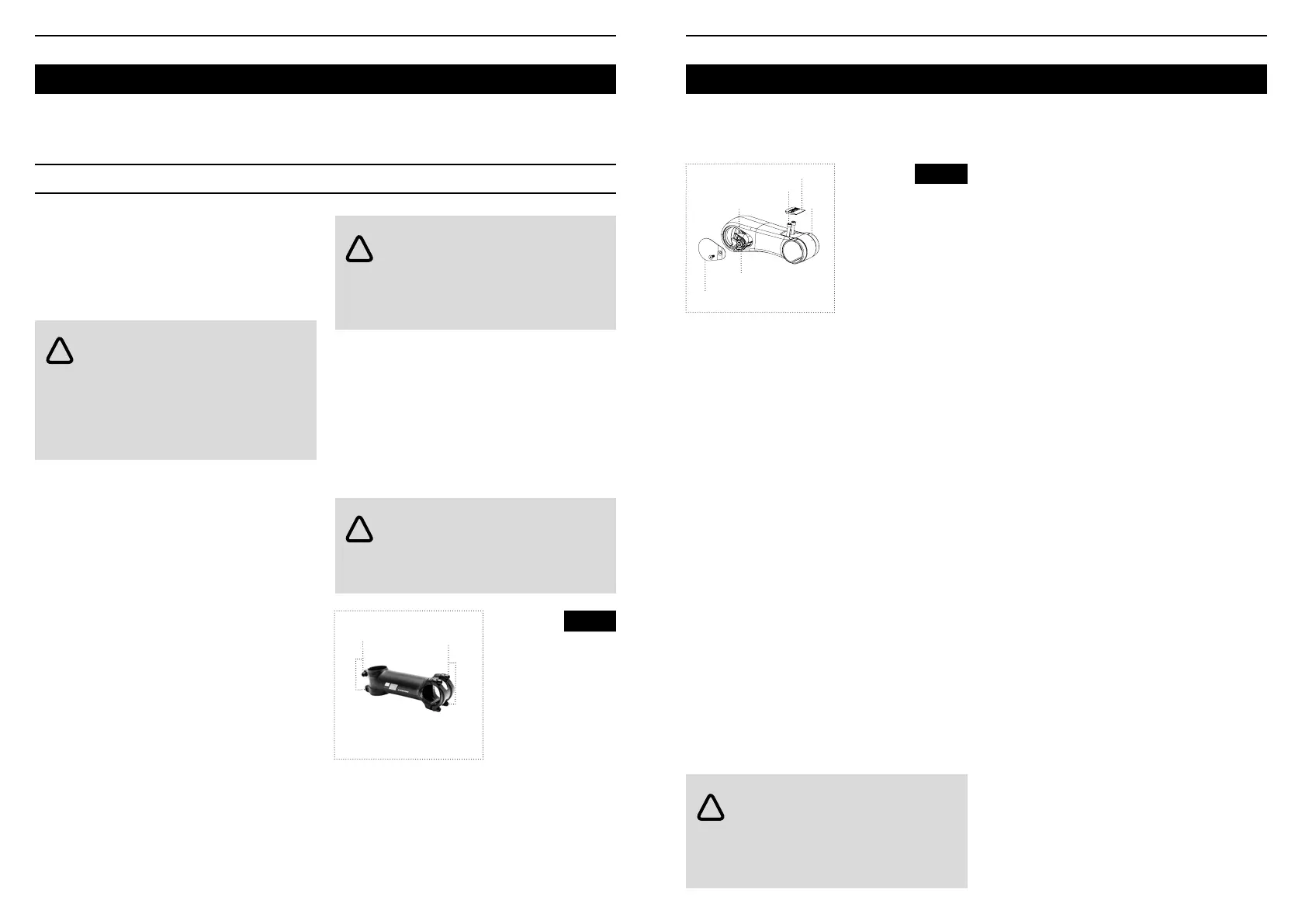

Fig. 11
Potence Ahead Set
1. Vis de serrage
du pivot
2. Boulons de
serrage du cintre
1
2
Pour régler l’angle du cintre
1. Desserrez le ou les vis de serrage du cintre sur la
potence (Figure 11 ou Figure 12).
2. Déplacez le cintre selon vos besoins. Veillez à ce
qu’il soit bien centré sur la potence.
3. Serrez le ou les vis de serrage du cintre au couple
suivant les préconisations indiquées sur les notices
des pièces concernées.
Pour régler la hauteur d’une potence Ahead Set
Le réglage de la hauteur du cintre sur une potence
Ahead Set requiert le réglage des roulements du
jeu de direction. Cette opération requiert des outils
et une formation spéciques. Par conséquent, elle
ne doit être réalisée que par votre revendeur.
Si vous décidez de déplacer les entretoises dans le
jeu de direction, respectez les consignes ci-après.
N’ajoutez pas des entretoises car la potence ne
serrera plus le pivot correctement.
Dans le cas d’un vélo avec pivot en bre de carbone,
il faut prévoir une entretoise de 5 mm au-dessus de
la potence. Si vous ne parvenez pas à identier le
type de pivot de votre vélo, demandez conseil à
votre revendeur.
Pour aligner une potence Ahead Set
1. Desserrez les boulons de serrage du pivot de
deux ou trois tours.
2. Alignez la potence sur la roue avant.
3. Serrez les vis de serrage du pivot au couple
suivant les préconisations indiquées sur les notices
des pièces concernées.
Pour serrer une potence Ahead set
L’expandeur permet de maintenir la potence dans
la fourche.
1. Desserrez l’expandeur de deux ou trois tours.
2. Tapez sur la partie supérieure de l’expandeur à
l’aide d’un maillet en bois ou en plastique pour le
débloquer.
3. Le cas échéant, désserrer les vis de serrage de
la potence, retirez-la et ajustez la hauteur du cintre
en déplaçant les entretoises. Replacez la potence et
les entretoises restantes.
4. Replacez et serrez l’expandeur au couple
entre 6 et 10 N•m en suivant les préconisations
indiquées sur les notices des pièces concernées.
5. Resserrez les boulons de serrage de la potence.
Si votre direction présente encore du jeu et que
vous ne parvenez pas à la régler, demandez conseil
à votre revendeur.
Pour modier l’angle d’une potence à réglable
rotatif.
1. Desserrez la vis des cônes de serrage.
2. Placez la potence selon l’angle souhaité.
3. Serrez la vis de serrage au couple de 15 Nm.
Si vous avez un doute ou vous n’êtes pas sûr
d’effectuer l’opération, veuillez consulter la notice
du produit ou contacter votre revendeur.
AVERTISSEMENT : le montage inadapté
du jeu de direction et de la potence ou
l’absence d’entretoise peuvent endommager le
pivot de fourche, voire le casser. Un pivot qui casse
peut provoquer une chute.
!
Fig. 12
Potence à
réglage rotatif
1. Tampon
2.Vis de tampon
3.Vis cintre
4.Collier de
serrage cintre
5.Cache carbone
6.Cache vis
4
6
5
3
1
2
