Magnescale LT10A-105 - 3 Einbau und Anschluss; Anschluss der Kabel; Einbau der Anzeigeeinheit

LT10A / LT11A Series
(G) 5
3-1. Anschluss der Kabel
• Die Steckverbinder der Anschlusskabel sind unbedingt
zu sichern, um versehentlichen Kontaktverlust
auszuschließen.
• Vergewissern Sie sich, dass die Stromversorgung der
Anzeigeeinheit ausgeschaltet ist, bevor Sie den
Messtaster anschließen oder abtrennen.

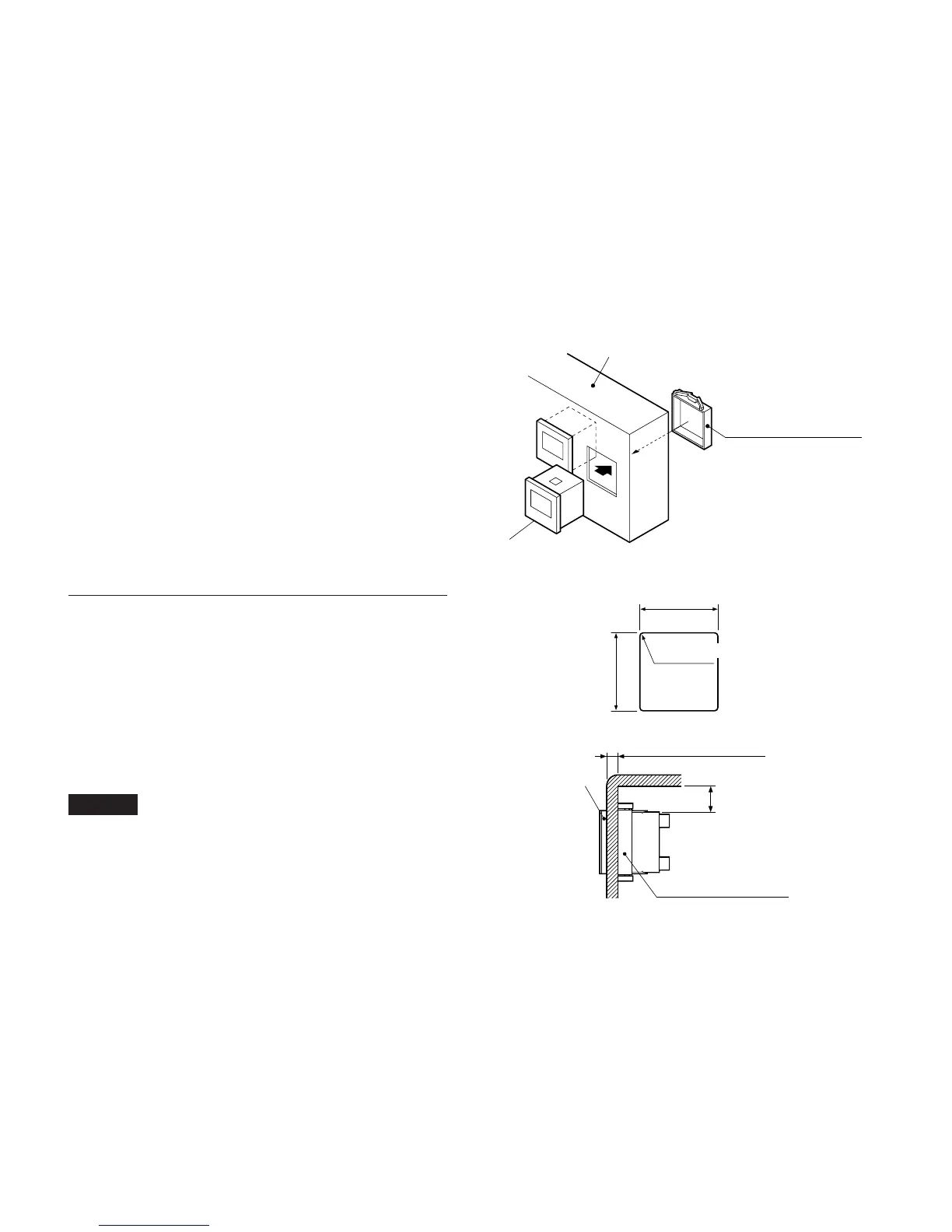

3-2. Einbau der Anzeigeeinheit
Einbau in ein Bedienungspult
1. Eine Öffnung in den angegebenen Abmessungen
ausschneiden (Abb. 2).
2. Die Anzeigeeinheit von vorn in die ausgeschnittene
Öffnung des Bedienungspults einführen.
3. Den mitgelieferten Zähleranschlag von hinten
anbringen.
4. Den Zähleranschlag hineindrücken, bis er die Tafel
berührt.
Hinweis
Lassen Sie beim Anbringen des Zähleranschlags an der
Anzeigeeinheit oben und unten genügend Platz
(mindestens 30 mm). (Abb. 3)
3. Einbau und Anschluss
Abmessungen der Öfnung
Abb. 2
Abb. 1
68
+1,0
+0,4
68
+1,0 +0,4
Bedienungspult
Vorderseite der
Anzeigeeinheit
Vorderseite der
Anzeigeeinheit
Zähleranschlag
(mitgeliefert)
Zähleranschlag
(mitgeliefert)
Abb. 3
30
Wandstärke: max. 12 mm
4-R1 oder weniger
