Magnescale LT10A-105 - BCD-Eingangs-;Ausgangsschaltkreise

LT10A / LT11A Series
32 (G)

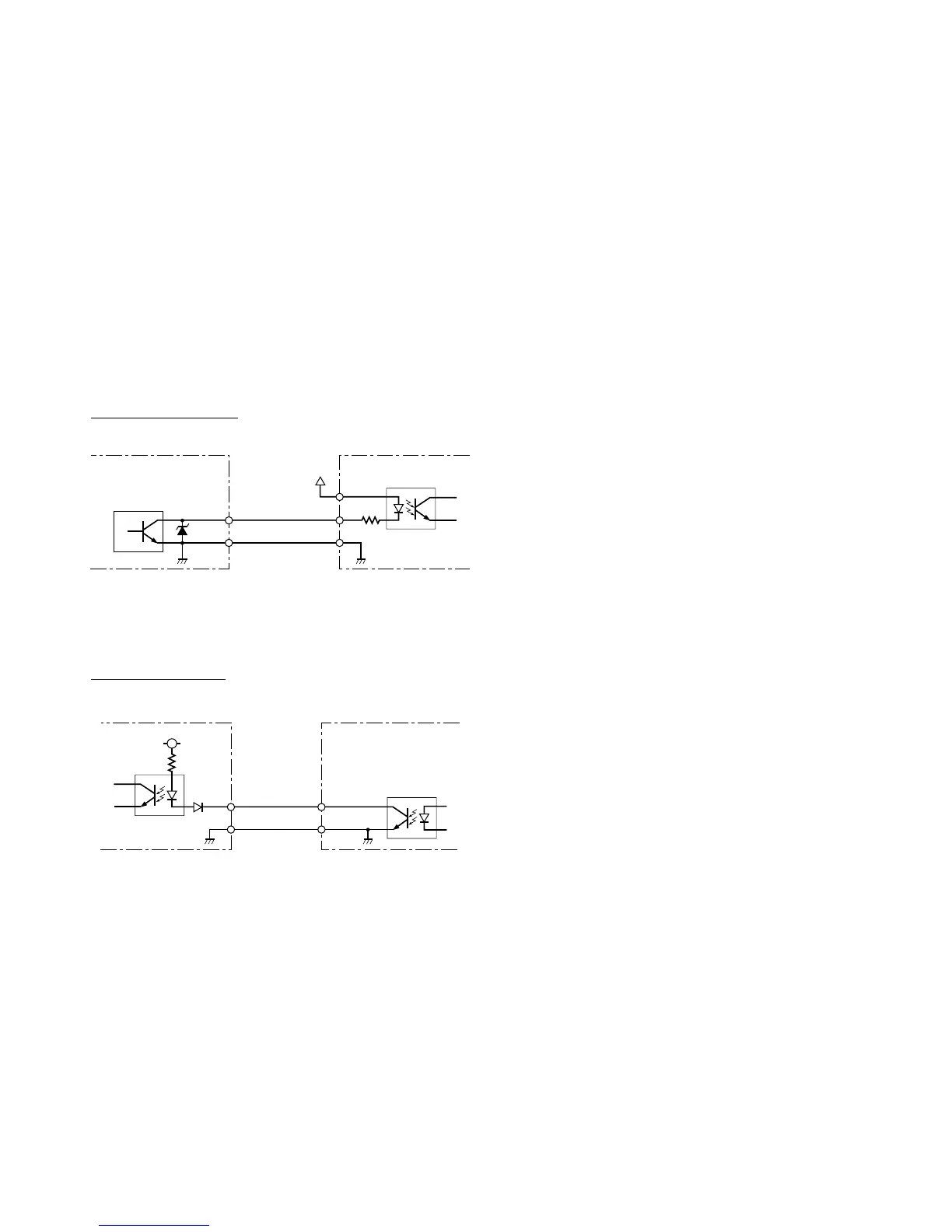

7-4. BCD-Eingangs-/Ausgangsschaltkreise
Ausgangsschaltkreis
Eingangsschaltung
Anzeigeeinheit
Extern angeschlossenes Gerät
(Anschlusstyp)
GND
OUT
74LS06
IN
+COM
–COM
Externe
Stromversorgung:
DC +5 bis +24 V
GND
OUT
IN
–COM
5 V
1 k
Anzeigeeinheit
Extern angeschlossenes Gerät
(Anschlusstyp)
• Ausgangsspezifikationen
NPN-Ausgang für offenen Kollektor
Gleichspannung
+ 5 bis + 26,4 V, 24 mA oder weniger
• Eingangsspezifikationen
OFF-Spannung :
+ 4 bis + 26,4 V oder offen
ON-Spannung :
+ 0,8 V oder weniger
Zwischen IN und GND : entweder offen (OFF) oder
kurzgeschlossen (ON) ist
möglich
Ausgangssignal-Kenndaten
Ein : VOL = MAX. 1,4 V (Ausgangsstrom IOL = 10 mA)
Aus: VOH = MAX. 26,4 V (Ausgangsstrom IOH = MAX. 50 µA)
