LT10A / LT11A Series
(G) 31
7-3. Schnittstellenkabel
• Verwenden Sie ein abgeschirmtes Kabel mit einem
Durchmesser von maximal 8,7 mm und einer Länge von
maximal 2 m.
Verbinden Sie außerdem das abgeschirmte Kabel des
angeschlossenen Gerätes mit der Rahmenmasse.
• Das Steckergehäuse wird mit dem FG der Anzeigeeinheit
verbunden. Verbinden Sie die Abschirmung mit dem
Gehäuse, nachdem Sie sie zurückgeschlagen und mit den
Metallklemmen gesichert haben.
Hinweis
Isolieren Sie die gelöteten Bereiche von Stecker und Kabel
(mit Isolierrohren usw.), um eine Funktionsstörung zu
verhindern, die auf den Kontakt zwischen Gehäuse und
Steckerstiften zurückzuführen ist.

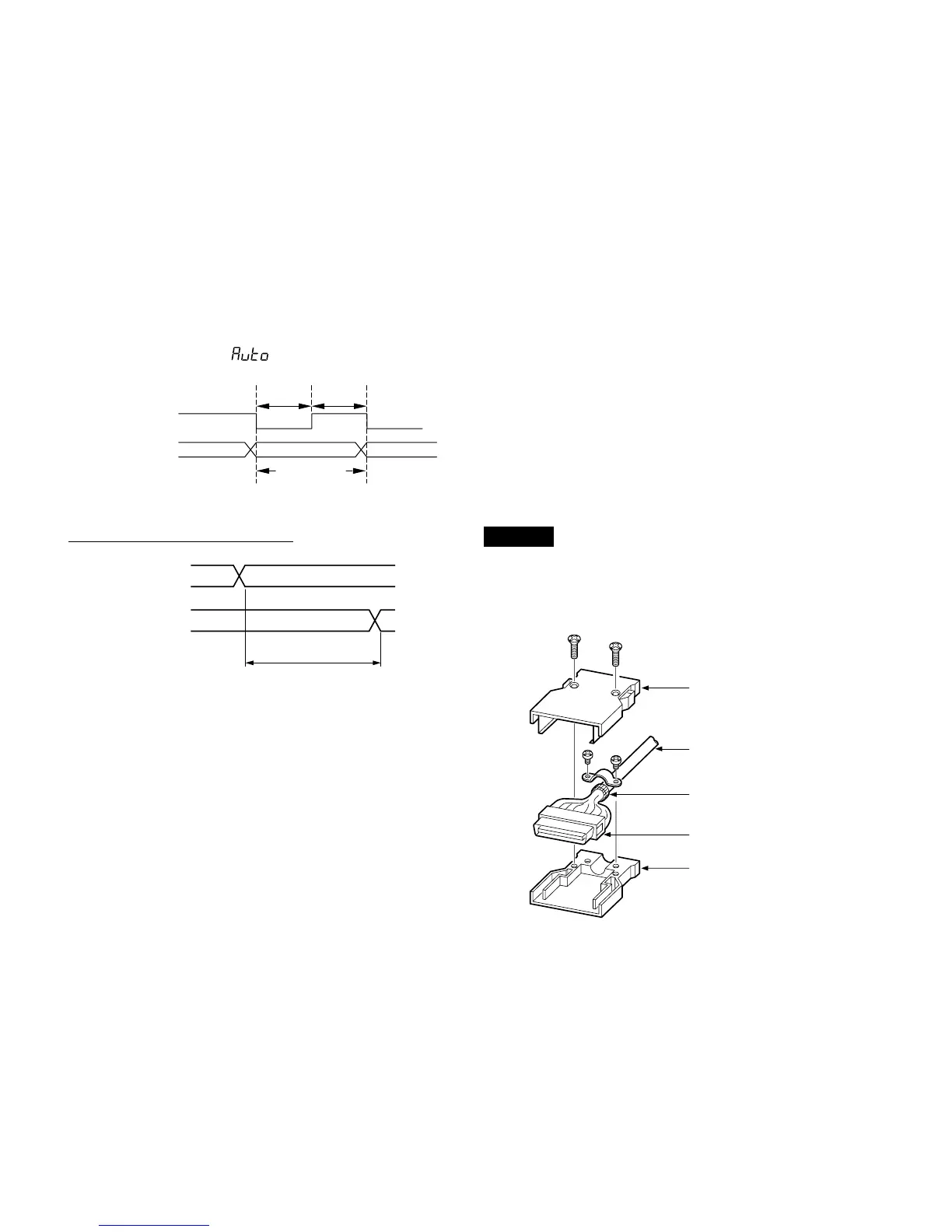

Zusammenbau des mitgelieferten Steckverbinders
• Anfangseinstellungen
#5#6 Komparatorwertwahl-Eingabe
50 % 50 %
Eingestellte Zeit
(Anfangseinstellungen)
READY(OUT)
BCD-Daten(OUT)
I N
DATA (OUT)
MAX. 0,2 ms
Gehäuse
Steckverbinder
Die Abschirmung
zurückschlagen und mit den
Metallklemmen sichern.
Kabel
Gehäuse
