LT10A / LT11A Series
(G) 15
5-1-2. BCD-Modell
(nur LT10A-105B/205B, LT11A-101B/
201B)
Weiterrücken zum nächsten Einstellmodus von “5-1-1.
Grundeinstellungen” Schritt 4.

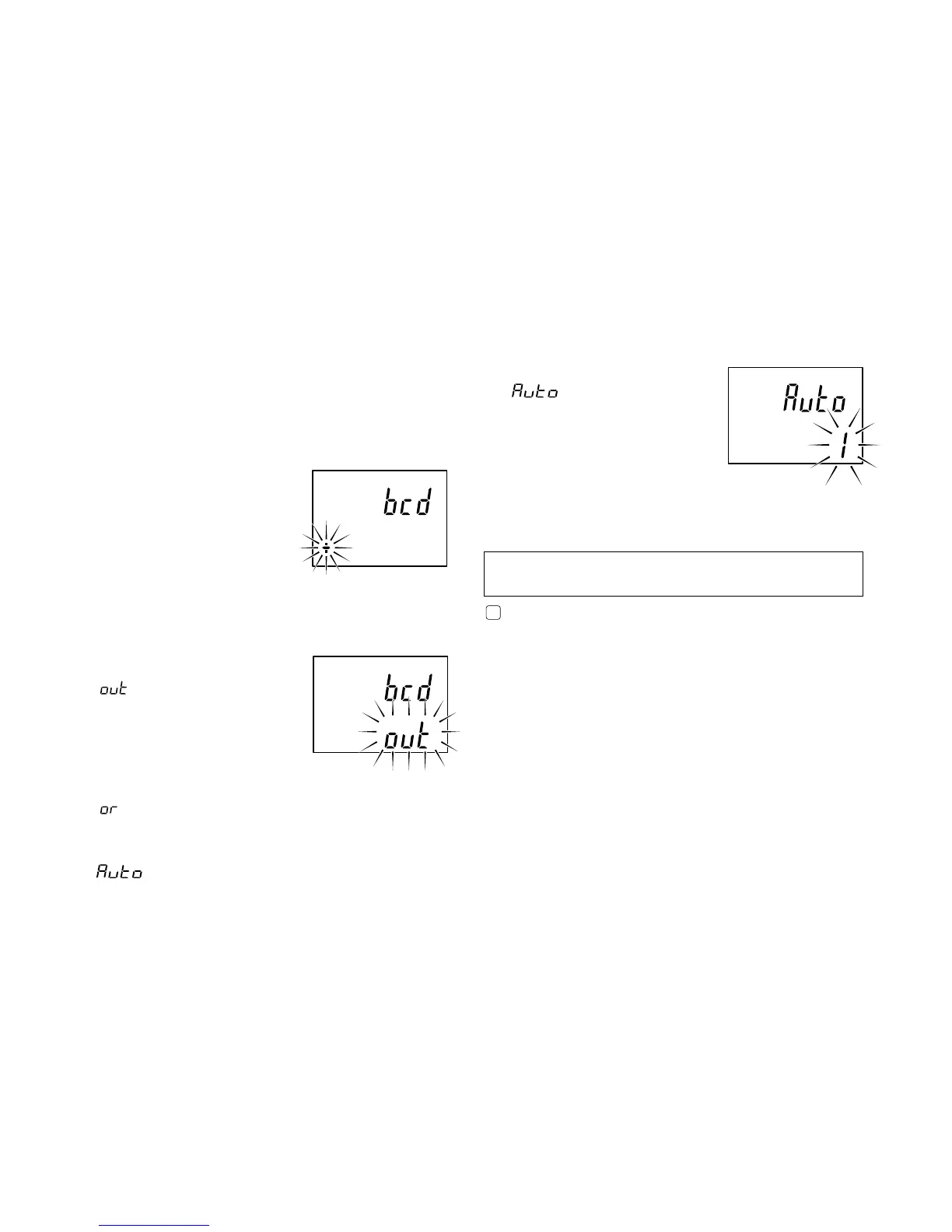

1. BCD-Logik
Einstellen der Logik des offenen
Kollektors des BCD-Ausgangs.
“+” bedeutet wahr.
“–” bedeutet unwahr.
Ausnahme: Die Logik für die
Klemmen DRQ, READY und
Alarm kann nicht geändert
werden. (Siehe “7. BCD-
Ausgang”.)
2. BCD-Ausgabeformat
Einstellen des BCD-
Ausgabeformats
:BCD wird
entsprechend dem
DRQ-Signaleingang
ausgegeben, und der
resultierende Status
wird gehalten, selbst
wenn das DRQ-Signal
ausgeschaltet wird.
: BCD wird entsprechend dem DRQ-
Signaleingang ausgegeben, wobei
hochohmiger Status angenommen wird, wenn
kein DRQ-Signaleingang vorhanden ist.
: BCD wird ständig im eingestellten Zeitintervall
ohne Eingabe des DRQ-Signals ausgegeben.
Werkseitige Einstellung
Werkseitige Einstellung
3. Zeitintervall für automatische BCD-Ausgabe
Dieser Modus wird aktiviert, wenn
in Schritt 2 eingestellt
worden ist. Wählen Sie eines der
acht unten aufgelisteten
Zeitintervalle aus.
1/2/4/8/16/32/64/128 ms
(Siehe “7-2. Signal-Taktgebung”
f ü r die BCD-Eingangs-/
Ausgangs-Taktgebung.)
Damit sind die Anfangseinstellungen für das
BCD-Modell abgeschlossen.
MODE
drücken, um auf den Messungszustand zurückzuschalten.
Werkseitige Einstellung
