LT10A / LT11A Series
14 (G)

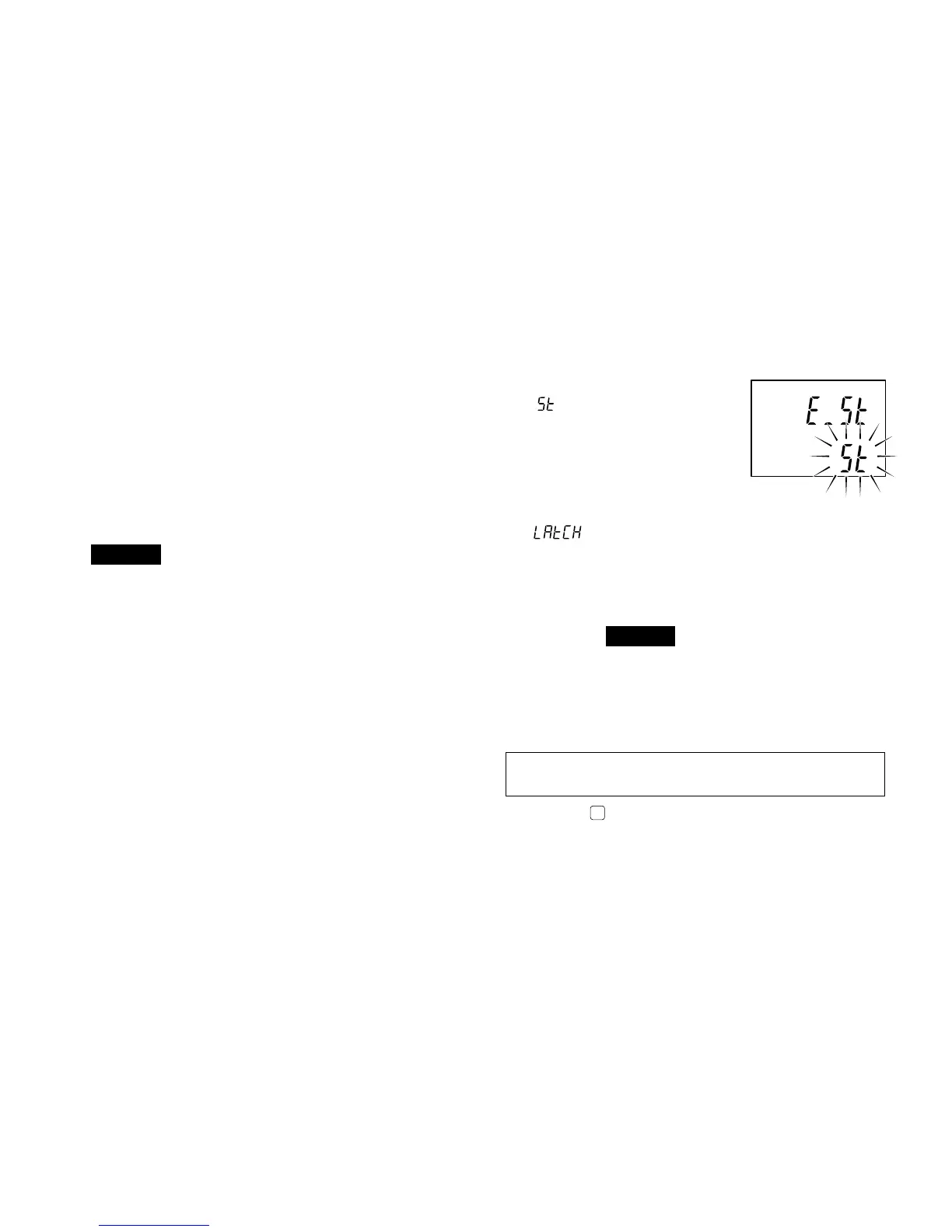

4. Auswählen der Starteingangsanschluss (E/A-
Anschluss)-Funktion
(Siehe “6. E/A-Anschluss”.)
: Startfunktion
Wird diese Klemme auf
“L” (ON) eingestellt,
wird der Spitzenwert
auf den aktuellen Wert
gesetzt und der
Speichervorgang
wieder gestartet.
: Speicherungsfunktionen
Wird diese Klemme bei Verwendung des
Messmodus für den Istwert auf “L” (ON)
eingestellt, werden Ausgabe und Anzeige
der Gut/Ausschuss-Auswertung zu diesem
Zeitpunkt gespeichert.
Hinweis
Wenn die Speicherung auf EIN eingestellt
ist, werden die Anzeige und die Speicherung
des Gut/Ausschuss-Ausgangs durch den
DRQ-Eingang beim BCD-Modell und den
RS-TRG-Eingang beim RS-232C-Modell
ungültig gemacht.
Damit sind die Anfangseinstellungen für das
Standard-Modell abgeschlossen.
Drücken von
MODE
...
Standard-Modell→ Rückkehr zum Messungszustand.
BCD-Modell → zu Abschnitt 5-1-2. gehen.
RS-232C-Modell → zu Abschnitt 5-1-3. gehen.
3. Einstellung der Anzeigeauflösung oder Richtung
(Kanal B, Zweikanalmodelle)
0,001/0,005/0,01/–0,001/–0,005/–0,01 mm
• Bei eingefahrener Spindel des Messtasters:
+: positive Richtung
–: negative Richtung
• Bei Anzeige von A+B:
Wird die Richtung von A auf “–” eingestellt, handelt
es sich bei den angezeigten Daten um die
Berechnung “–A+B”.
Dasselbe gilt auch für B.
Hinweis
• Bei der LT10A Serie sind 0,001 mm und –0,001 mm nicht
verfügbar.
• Wird die Addition A+B gewählt, kann die Richtung für B
bestimmt werden, aber ihre Auflösung ist dieselbe wie für A.
Werkseitige Einstellung
