LT10A / LT11A Series
(G) 35
8-5. Ausgabeverfahren
Zur Ausgabe der gemessenen Daten über die RS-232C-
Schnittstelle stehen die folgenden vier Methoden zur
Auswahl.
1. Eingabe in die RS-TRG-Buchse q
Anfangseinstellung:
(werkseitige Einstellung)
Dieser Modus dient zur Eingabe der mechanischen
Kontaktausgänge (wie z.B. Relais- und Schalterausgänge).
Die Daten werden 20 ms nach Empfang eines Signals
mit Pegel “L” ausgegeben.
2. Eingabe in die RS-TRG-Buchse w
Anfangseinstellung:
Dieser Modus dient zur Eingabe der elektronischen
Kontaktausgänge (wie z.B. Transistorausgänge).
Das Eingabesignal muss jedoch frei von Störungen sein.
Die Daten werden nach Empfang eines Signals mit Pegel
“L” ausgegeben.

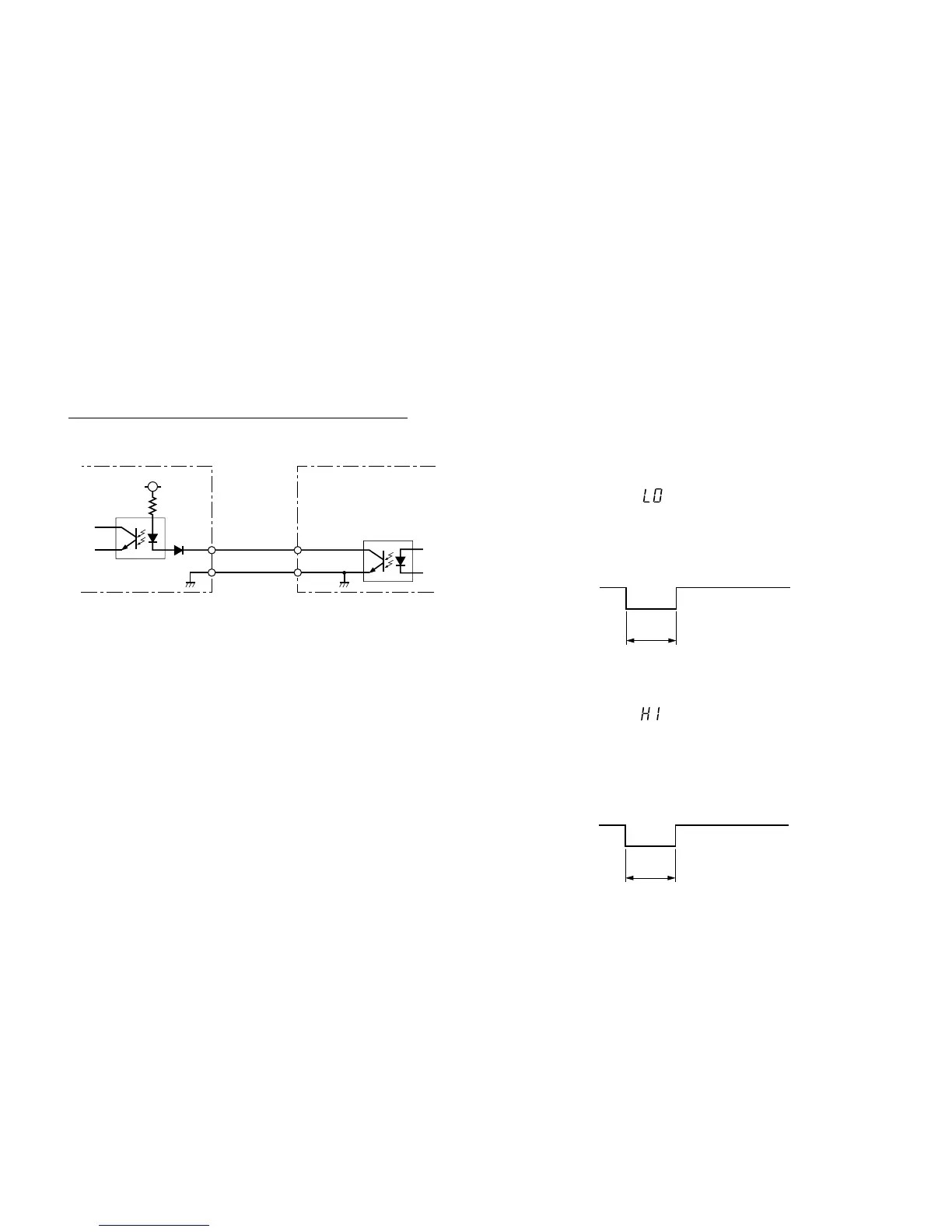

8-4. RS-TRG-Schaltung
Eingangsschaltung : E/A-Anschlüss (gemeinsam) y
RS-TRG-Eingang
Anzeigeeinheit
Extern angeschlossenes Gerät
(Anschlusstyp)
GND
OUT
IN
–COM
5 V
1 k
