6. E/A-Anschluss
E/A-Anschlusssignale
(Siehe “4-3. Beschreibung der Funktionen”.)
E/A-Anschluss A
Stift
Signalname EIN/AUS Signal
-Nr.
1 GND –
2NC – Anschluss verboten
3 RESET (A) EIN Rückstellungseingabe (A CH)
4 LO (A) AUS Gut/Ausschuss-Ausgabe Niedrig (A CH)
5 GO (A) AUS Gut/Ausschuss-Ausgabe Gut (A CH)
6 HI (A) AUS Gut/Ausschuss-Ausgabe Hoch (A CH)
7 GND –
E/A-Anschluss B (bei 1-Kanal-Modellen nicht vorhanden)
Stift
Signalname EIN/AUS Signal
-Nr.
1 GND –
2NC – Anschluss verboten
3 RESET (B) EIN Rückstellungseingabe (B CH)
4 LO (B) AUS Gut/Ausschuss-Ausgabe Niedrig (B CH)
5 GO (B) AUS Gut/Ausschuss-Ausgabe Gut (B CH)
6 HI (B) AUS Gut/Ausschuss-Ausgabe Hoch (B CH)
7 GND –
Der E/A-Anschluss an der Rückwand der Anzeigeeinheit
besitzt Funktionen für Gut/Ausschuss-Ausgabe auf der
Basis der Komparatorfunktion, Starteingabe,
Pauseneingabe, RS-232C-Auslösereingabe und
Rückstellungseingabe

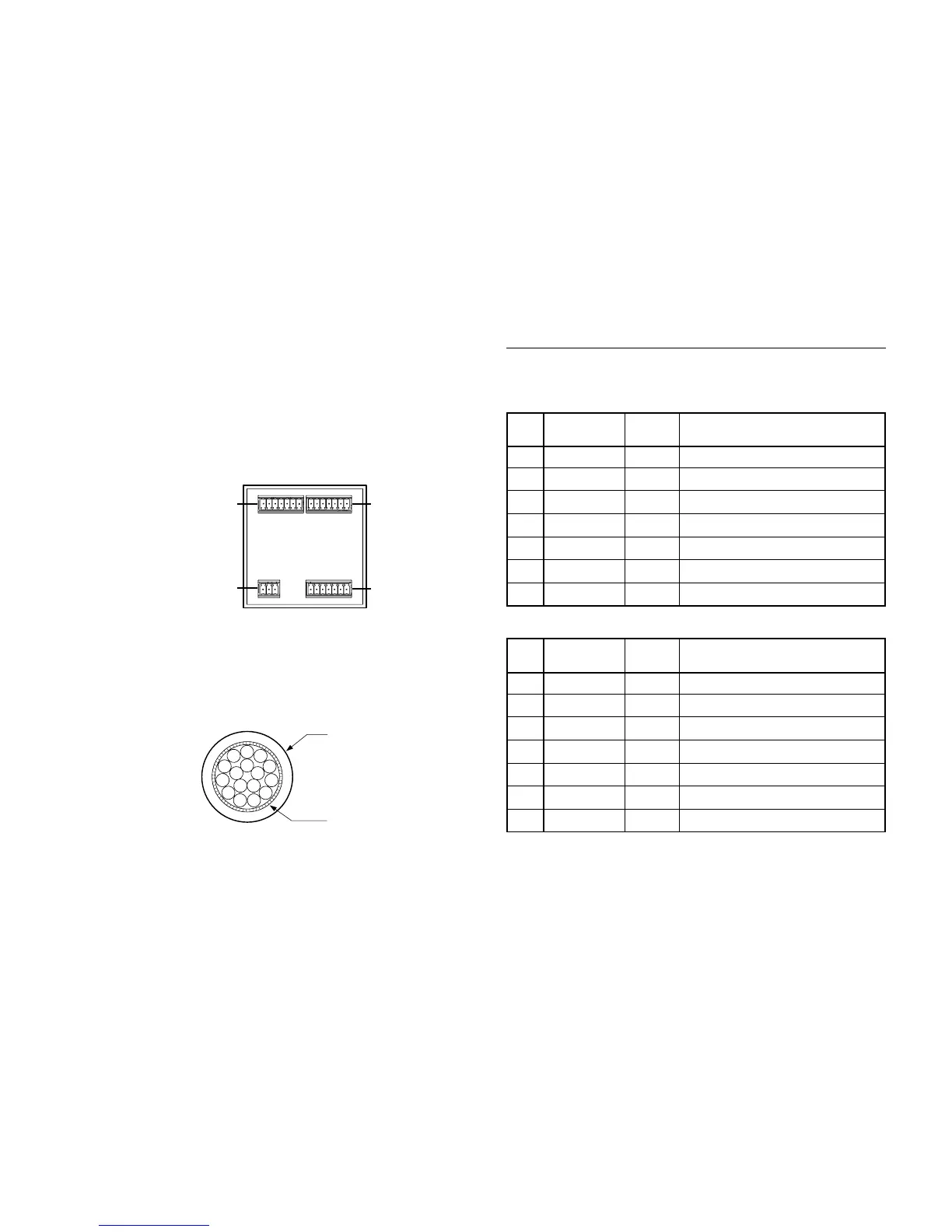

6-1. Stiftbelegung der Steckverbindung
Rückseite der Anzeigeeinheit
•
Verwenden Sie ein abgeschirmtes Kabel für die Verbindung
zum Stift FG an der Rückseite der Anzeigeeinheit.
(Abgeschirmtes Kabel ist im Handel erhältlich.)
Verwendeter Stecker:
MC1.5/7-ST-3.5 (mitgeliefert) von Phoenix Contact
Außenhülle
Gewebeschirm
Querschnitt des Kabels
7 6 5 4 3 2 1 7 6 5 4 3 2 1
1 2 3 4 5 6 7
AB
FG +V 0V
DC IN
E/A-Anschluss BE/A-Anschluss A
Stromeingangsanschluss
Gemeinsame
E/A-Anschlüss
