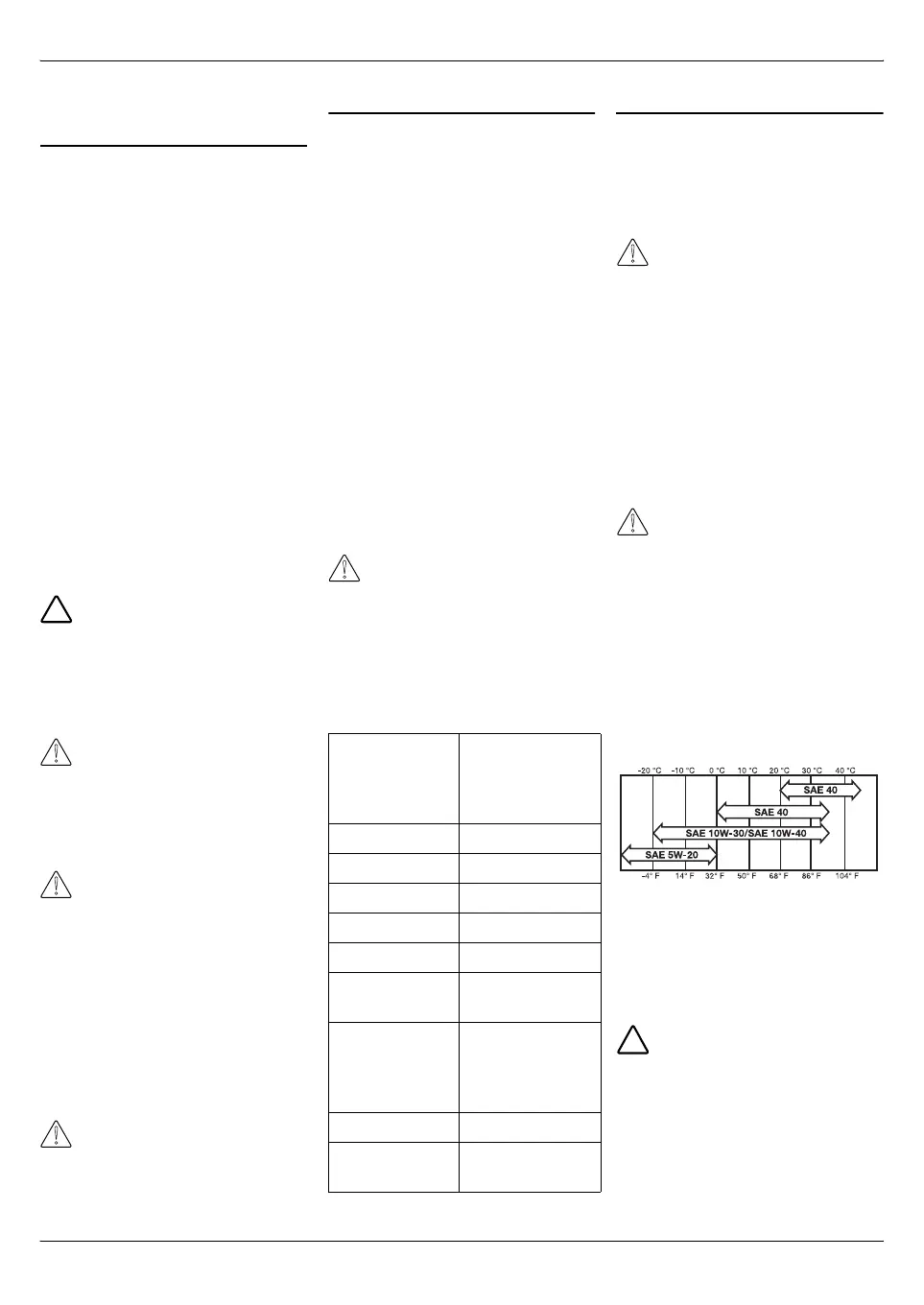

Deutsch Betriebsanleitung FH381V/FH430V
18
Umgang mit dem
Dokument
Lesen Sie diese Anleitung sowie die
Anleitung für das von diesem Motor
angetriebene Gerät gründlich durch,
bevor Sie das Gerät in Betrieb
nehmen. Beachten Sie alle
Sicherheitshinweise!
Bewahren Sie diese Anleitung für
künftige Verwendung auf.
In dieser Anleitung sind
Sicherheitshinweise enthalten, die
– auf Gefahren in Verbindung mit
dem Motor aufmerksam machen,
– auf Verletzungsrisiken hinweisen,
– zeigen, wie das Verletzungsrisiko
vermieden oder verringert werden
kann.
Die Sicherheitshinweise in dieser
Anleitung sind wie folgt
gekennzeichnet:
+IJELV
&I^IMGLRIXIMRIYRQMXXIPFEVHVS
LIRHI+IJELV&IM2MGLXFIEGLXYRK
HIW,MR[IMWIWHVSLIR8SHSHIV
WGL[IVWXI:IVPIX^YRKIR
+IJELV
&I^IMGLRIXIMRIKIJÇLVPMGLI7MXYE
XMSR&IM2MGLXFIEGLXIRHIW,MR[IM
WIWO¸RRIRPIMGLXI:IVPIX^YRKIR
SHIV7EGLWGLÇHIRIMRXVIXIR
&I^IMGLRIX%R[IRHYRKWLMR
[IMWIYRH[MGLXMKI-RJSVQEXMSRIR
Zum Umgang mit dieser Anleitung
wichtige Zeichen:
1 – 9 bezeichnet die Abbildungen
auf den Umschlagseiten
A – Z bezeichnet Teile/
Maßnahmen/Arbeitsschritte
in Abbildungen und im
Texttei
l
-Q*SPKIRHIR[MVHEPPKIQIMR
ZSQy+IVÇXlKIWTVSGLIR(IV 1SXSV
OERRMRZIVWGLMIHIRIR+IVÇXIRIMR
KIFEYXWIMR
Angaben zum Motor
Wichtige Teile des Motors
(Abb. 1/ Bildseite 1)
A Ölmessstab/Nachfüllöffnung
B Ölfilter
C Ölablassschraube
D Luftfilter/Vergaser
EBedienfeld
F Zündkerzenstecker/
Zündkerze
G Luftansauggitter
HLüftergehäuse
I Elektrostarter
JRegler
K Kraftstoffpumpe
L Kraftstoffleitung
M Kraftstofffilter
N Typschild
Das Typschild enthält die
Seriennummer des in Ihrem Gerät
eingebauten Motors. Diese Nummer
ist wichtig für die Ersatzteilbestel-
lungen bei Ihrem Fachhändler.
Technische Daten/Spezifikation
Betrieb des Motors
Betriebsstoffe
Kraftstoff
+IJELVZSR1SXSVWGLÇHIR
Kraftstoff nicht mit Öl mischen.
Nur sauberen, frischen und
unverbleiten Kraftstoff verwenden.
Nur Kraftstoff mit einer Oktanzahl
von 87 oder höher verwenden.
Kraftstoff nur in Mengen bevorraten,
die innerhalb von 30 Tagen
verbraucht werden können.
Öl
+IJELVZSR1SXSVWGLÇHIR
HYVGLYR^YVIMGLIRHI
7GLQMIVYRK
Nur vorgeschriebene Ölsorten
verwenden.
Nur Öle der Klassifikation SF/SG/
SH/SJ oder höher verwenden.
Die Viskosität des Öles in
Abhängigkeit von der
Außentemperatur aus folgender
Tabelle auswählen:
Vorbereitungen
zum Start
Kraftstoff einfüllen
&VERHKIJELV
)\TPSWMSRWKIJELV
1SXSVZSVHIQ2EGLXEROIREFO²L
PIRPEWWIR
Zur Betankung des Gerätes siehe
dazugehörende Geräteanleitung.
!
Bauart luftgekühlter
2-Zyl.
4-Takt-Otto,
V-Twin, OHV
Bohrung x Hub 65 x 65 mm
Hubraum 431 cm
3
Zündung elektronisch
Startsystem E-Start
Trockengewicht 31,7 kg
Motoröl 1,5 l (1,7 l nach
Ölfilterwechsel)
Ventilspiel Einlass
0,10–0,15 mm
Auslass
0,10–0,15 mm
Zündkerze Champion RCJ8Y
Elektroden-
abstand
0,75 mm
!
