Murray E20M42 - Hallintalaitteet; Käyttö

Ajonopeusvivut
Näillä vivuilla säädetään ajettavan laitteen ajonopeutta.
Vasemmanpuoleisella vivulla säädetään
vasemmanpuoleista vetävää pyörää ja oikeanpuoleisella
vivulla oikeanpuoleista pyörää.
Vivut väännetään sivulle eli käyttäjän sylistä poispäin
(ylempi osio, kuva 1) koneen käynnistämistä varten. Kun
vivut vedetään käyttäjän syliä kohti, ne ovat
AJOASENNOSSA.
Kun vipua siirretään AJOASENNOSSA eteenpäin, kyseisen
pyörän nopeus ETEENPÄIN kasvaa. Vivun vetäminen
taaksepäin lisää PERUUTUKSEN nopeutta. Mitä pitemmälle
vipua painetaan/vedetään, sitä nopeammin vetävä pyörä
pyörii.
Katso ohjausohjeet kohdasta AJOTAPOJA.
Seisontajarrun vipu
Siirrä seisontajarrun vipu (alempi osio, kuva 1) ylös sivuun
lukituskoloon, niin seisontajarru kytkeytyy ja lukkiutuu. Siirrä
seisontajarrun vipu sivulle ja alas, niin seisontajarru irtoaa.
Moottori käynnistyy vain silloin, kun seisontajarru on päällä.
HUOMIO: Seisontajarru on vapautettava, ennen kuin
ajonopeusvipuja käytetään.
Moottorin käyntinopeuden säädin
Moottorin käyntinopeuden säädin säätää moottorin
kierroslukua. Kun ajat ja leikkaat, aseta moottorin
käyntinopeudeksi aina NOPEA. Siirrä moottorin
käyntinopeuden säädin takaisin asentoon HIDAS, kun
haluat laskea kierroslukua. Älä KOSKAAN käännä leikkurin
teriä, kun moottorin käyntinopeutena on HIDAS. Käännä
leikkurin teriä vain, kun moottorin käyntinopeutena on
NOPEA.

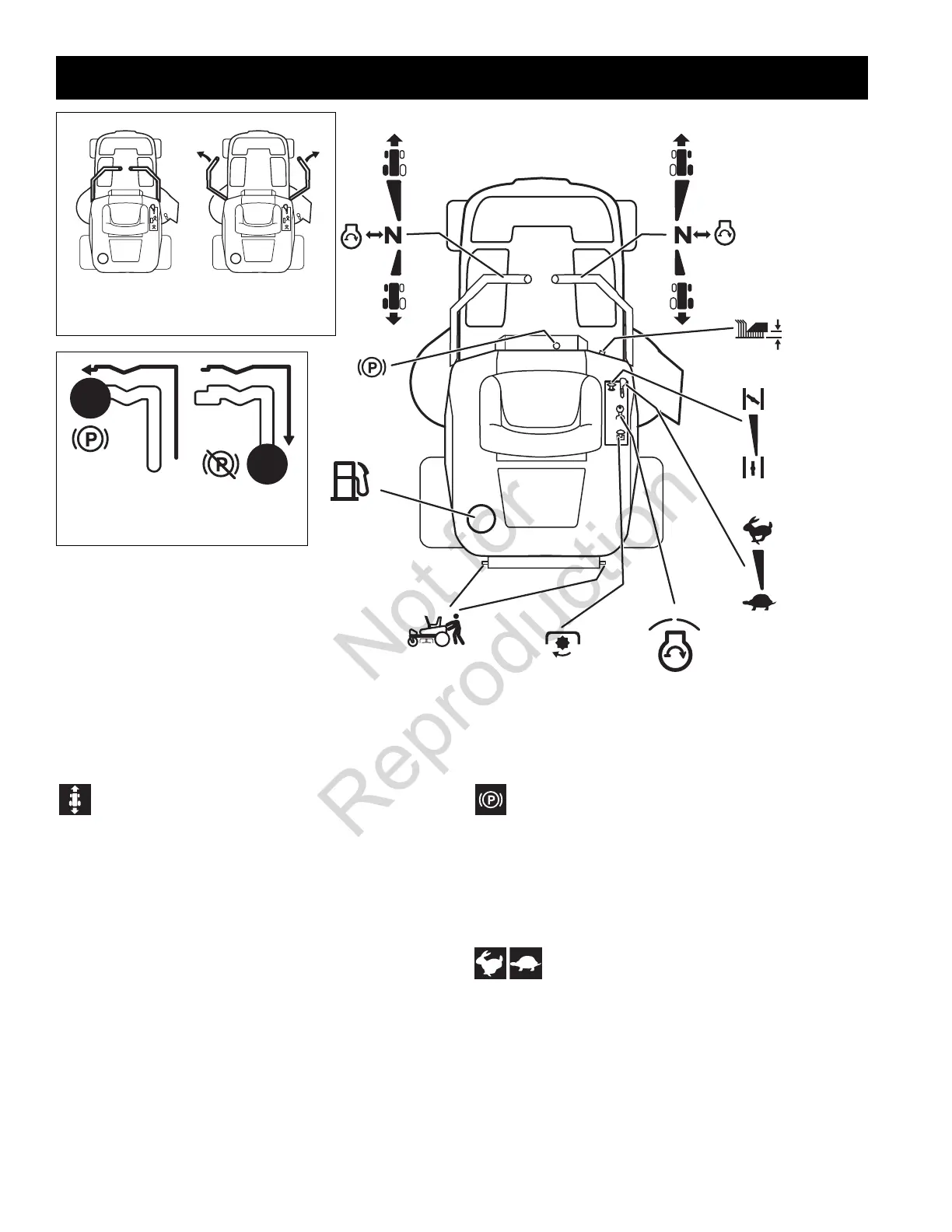

Kuva 1. Hallintalaitteet
OFF
RUN
START
HALLINTALAITTEET
Alla on kuvattu lyhyesti yksittäisten
hallintalaitteiden toiminta. Käynnistämiseen,
pysäyttämiseen, ajamiseen ja leikkaamiseen on
käytettävä useita hallintalaitteita peräkkäin
tietyssä järjestyksessä. Lue tämä osio
kokonaisuudessaan, niin tiedät, mikä
hallintalaiteyhdistelmä ja -järjestys mihinkin
tehtävään sopii.
KÄYTTÖ
10 www.murray.com
Ajonopeusvivut —
AJOASENTO
Ajonopeusvivut —
KÄYNNISTYS-/
LÄHTÖASENNOT
Seisontajarrun
vipu — PÄÄLLÄ-
asennossa
Vasemmanpuoleinen
ajonopeuden säätövipu
Oikeanpuoleine
n ajonopeuden
säätövipu
Leikkurin
leikkuukorkeuden
kytkin
Rikastin
(kiinni)
Rikastin
(auki)
Käyntinopeus
(nopea)
Käyntinopeus
(hidas)
Virtalukko
Leikkuuterän
kytkin
Voimansiirron
vapautusvivut
Polttoainesäiliön
korkki
Seisontajarrun
vipu
Seisontajarrun
vipu — IRTI-
asennossa
