Murray E20M42 - Fonctionnement; Fonctions de Commandes

10 www.murray.com
Leviers de vitesse d’avancement
Ces leviers contrôlent la vitesse de déplacement de la
tondeuse. Le levier gauche contrôle la roue motrice gauche
arrière et le levier droit contrôle la roue motrice droite
arrière.
Afin de démarrer la tondeuse, la bonne position consiste à
pousser les leviers vers les côtés, loins des genoux de
l’opérateur (encadré supérieur, Figure 1). En poussant les
leviers vers les genoux de l’opérateur ces derniers sont en
position CONDUITE.
A partir de la position CONDUITE, si vous déplacez le levier
vers l’avant ceci augmente la vitesse de AVANT de la roue
correspondante. Si vous tirez vers l’arrière ceci augmente la
vitesse de la MARCHE ARRIÈRE. Plus on pousse un levier,
plus la roue motrice tourne vite.
Veuillez consulter EXERCICE DE CONDUITE pour obtenir
des instructions de direction.
Levier du frein de stationnement
Déplacer le levier du frein de stationnement (encadré du
bas, Figure 1) vers le haut et latéralement dans l’encoche
du verrou. Verrouiller le frein de stationnement. Déplacer le
levier du frein de stationnement latéralement et vers le bas
pour débrayer ce dernier. Le moteur ne démarrera pas tant
que le frein de stationnement est engagé.
REMARQUE : Le frein de stationnement doit être débrayé
avant d’actionner les leviers de vitesse de déplacement.
Contrôle de la vitesse de la machine
Le contrôle de la vitesse de la machine règle la vitesse du
moteur. Veuillez toujours régler la vitesse de la machine sur
RAPIDE pour conduire et tondre. Veuillez régler le contrôle
de la vitesse de la machine sur LENT pour baisser la
vitesse du moteur. Ne JAMAIS allumer les lames de la
tondeuse lorsque la vitesse de la machine est réglée sur
LENT. Allumer les lames de la tondeuse uniquement
lorsque la vitesse de la machine est réglée sur RAPIDE.

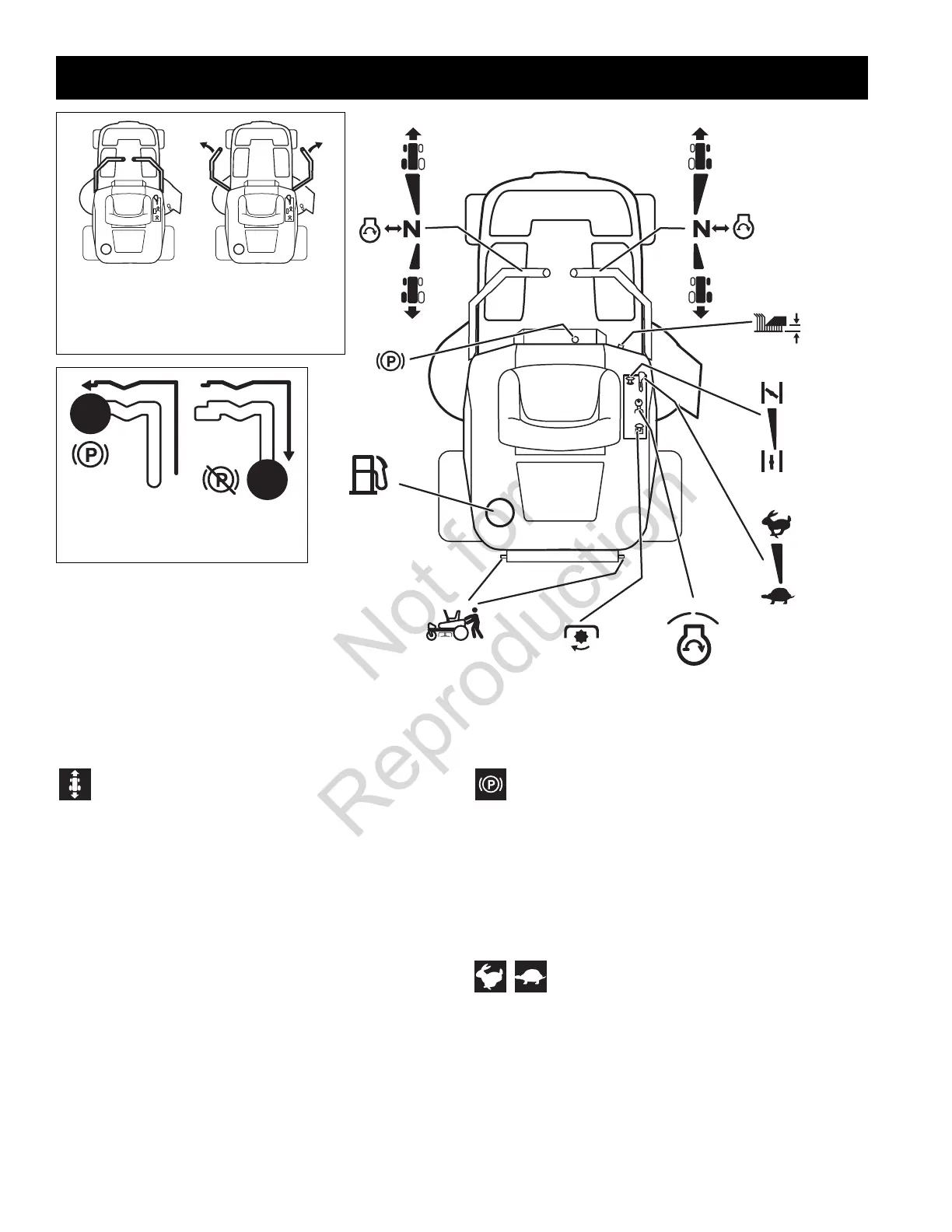

Figure 1. Commandes
OFF
RUN
START
FONCTIONS DE COMMANDES
Les informations ci-dessous décrivent
brièvement la fonction de chaque commande.
Démarrer, arrêter, conduire et tondre exigent
l’emploi combiné de plusieurs commandes
appliquées en séquences spécifiques. Pour
connaître les combinaison et séquence de
commandes à utiliser pour diverses tâches,
consulter toute la section.
FONCTIONNEMENT
Positions de
CONDUITE — des
leviers de vitesse
de déplacement
Positions de
DÉMARRER/
STATIONNER — des
leviers de vitesse de
déplacement
Position
EMBRAYER — du
levier de frein de
stationnement
Levier gauche de
commande de la vitesse
de déplacement
Levier droit de
commande de la vitesse
de déplacement
Commutateur de
la hauteur de
coupe de la
tondeuse
Starter
(fermé)
Starter
(ouvert)
Vitesse
moteur
(rapide)
Vitesse
moteur
(lente)
Contacteur
Commutateur de
la lame de tonte
Leviers de
débrayage de
transmission
Bouchon de
réservoir
d’essence
Levier du frein de
stationnement
Position
DÉBRAYER — du
levier de frein de
stationnement
