DÉPOSE ET INSTALLATION DU
PLATEAU CARTER DE COUPE —
CARTER DE 42 po (106,7 cm)
REMARQUE : Effectuer la dépose et l’installation de la
tondeuse sur une surface dure nivelée telle qu’un sol en
béton.
Dépose du plateau carter de coupe de la
tondeuse
1. ÉTEINDRE les lames de la tondeuse, mettre les leviers
de commande de la vitesse de déplacement en position
DÉMARRER/STATIONNER, embrayer le frein de
stationnement, ÉTEINDRE le contacteur, et attendre
que toutes les pièces en mouvement s’arrêtent.
2. Pivotez les roues avant vers l’avant.
3. Utilisez le levier de tension de courroie de la tondeuse
(D, Figure 11) afin de diminuer la tension de la courroie.
Enlevez la courroie d’entraînement de la tondeuse (B)
de la poulie du moteur (A).
4. Faites passer le contacteur de la position ÉTEINT à
MARCHE sans démarrer le moteur.
5. Utilisez le commutateur de hauteur de coupe de la
tondeuse pour soulever le carter de coupe.
6. Placez les cales en bois 4x4 (D, Figure 10) sous le rebord
avant et arrière du carter de coupe afin de le soutenir.
7. Utilisez le commutateur de hauteur de coupe de la
tondeuse pour baisser totalement la tondeuse afin
qu’elle s’appuie sur les cales en bois 4x4.
8. Placez le contacteur en position ÉTEINT et enlevez la clé.
9. Enlevez la goupille en épingle à cheveux (A) qui
verrouille le bras de levage arrière de la tondeuse.
Séparez le bras de levage du carter de coupe. Répétez
ceci des deux côtés de la tondeuse.
10. Enlevez la tige d’attelage (C) des supports de fixation.
11. Faire glisser le carter de coupe d’en dessous de la
tondeuse.
Installation du plateau carter de coupe de la
tondeuse
1. Glissez le carter de coupe sous le côté droit de la
tondeuse. Glisser la tondeuse vers l’avant et accrocher
la tige d’attelage (C, Figure 10) aux crochets avant du
carter de coupe.
2. Glisser le carter de coupe vers l’arrière et connecter les
bras de levage arrière au carter de coupe. Fixer sur les
goupilles en épingles à cheveux (A).
3. Insérer la clé dans le connecteur. Faites passer le
contacteur de la position ÉTEINT à MARCHE sans
démarrer le moteur.
AVERTISSEMENT
Après avoir diminué la hauteur de coupe de la
tondeuse, embrayer le frein de stationnement,
éteindre les lames de la tondeuse, placer le
contacteur en position ÉTEINT, et enlever la clé
avant d’essayer d’installer ou d´enlever la tondeuse.
A
B
C
D
E

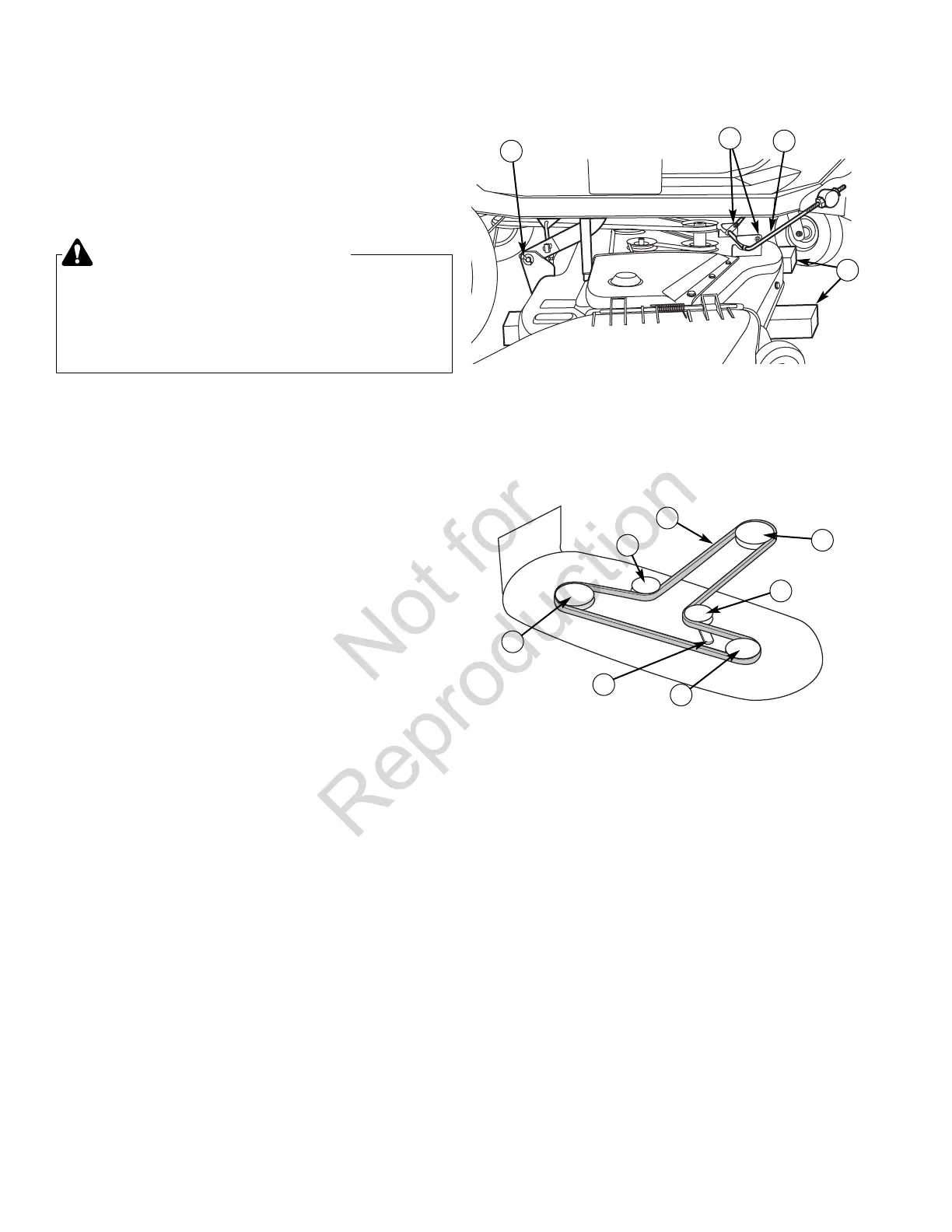

Figure 11. Acheminement des courroies de la
tondeuse — Carters de 42 po (106,7 cm)
A. Poulie motrice
B. Courroie d’entraînement de la tondeuse
C. Poulie de tension
D. Levier de tension de courroie de la tondeuse
E. Poulies de l’arbre
C
E
Figure 10. Composants d’attache de la tondeuse —
Carters de 42 po (106,7 cm)
A. Goupille en épingle à cheveux
B. 3/8-16 x 3/4 boulon et écrou de carrosserie
C. Tige d’attelage
D. Cales en bois 4x4
C
D
A
B
Carter
42 po (106,7 cm)
4. Utiliser le commutateur de hauteur de coupe afin de
soulever la tondeuse jusqu’à ce qu’elle ne s’appuie plus
sur les cales en bois 4x4 (D).
5. Placez le contacteur en position ÉTEINT et enlevez la
clé. Enlever les cales en bois 4x4 (D).
6. Utiliser le levier de tension de courroie de la tondeuse
pour détendre la courroie, et installer cette dernière
comme indiqué sur la Figure 11.
