REMPLACEMENT DE LA COURROIE DE
LA TONDEUSE
Remplacement de la courroie d’entraînement de
la tondeuse — Carters de 42 po (106,7 cm)
1. Stationner la tondeuse sur une surface nivelée.
Débrayer le PDF, éteindre le moteur, régler les leviers de
commande de la vitesse de déplacement sur
DÉMARRER/STATIONNER, et régler le levier de frein
de stationnement sur EMBRAYER. Retirer la clé.
2. Utiliser le bras de poulie de tension (C, Figure 40) pour
desserrer la tension de la courroie et enlever la courroie
d’entraînement de la tondeuse (A) de la poulie motrice
PDF (E).
3. Enlever la courroie des poulies de carter restantes.
Remarque : Il n’est pas nécessaire d’enlever le carter de
coupe.
4. Installer la nouvelle courroie (A) comme montré sur la
Figure 40.
AVERTISSEMENT
Avant d’inspecter ou de réaliser l’entretien de la
tondeuse, veuillez éteindre les lames, laissez le
contacteur en position ÈTEINT, et attendez que
toutes les pièces en mouvement s’arrêtent. Retirer la
clé de contact puis déconnecter le fil de bougie et
l’attacher loin de la bougie.
E
F
F
D
C
B
A

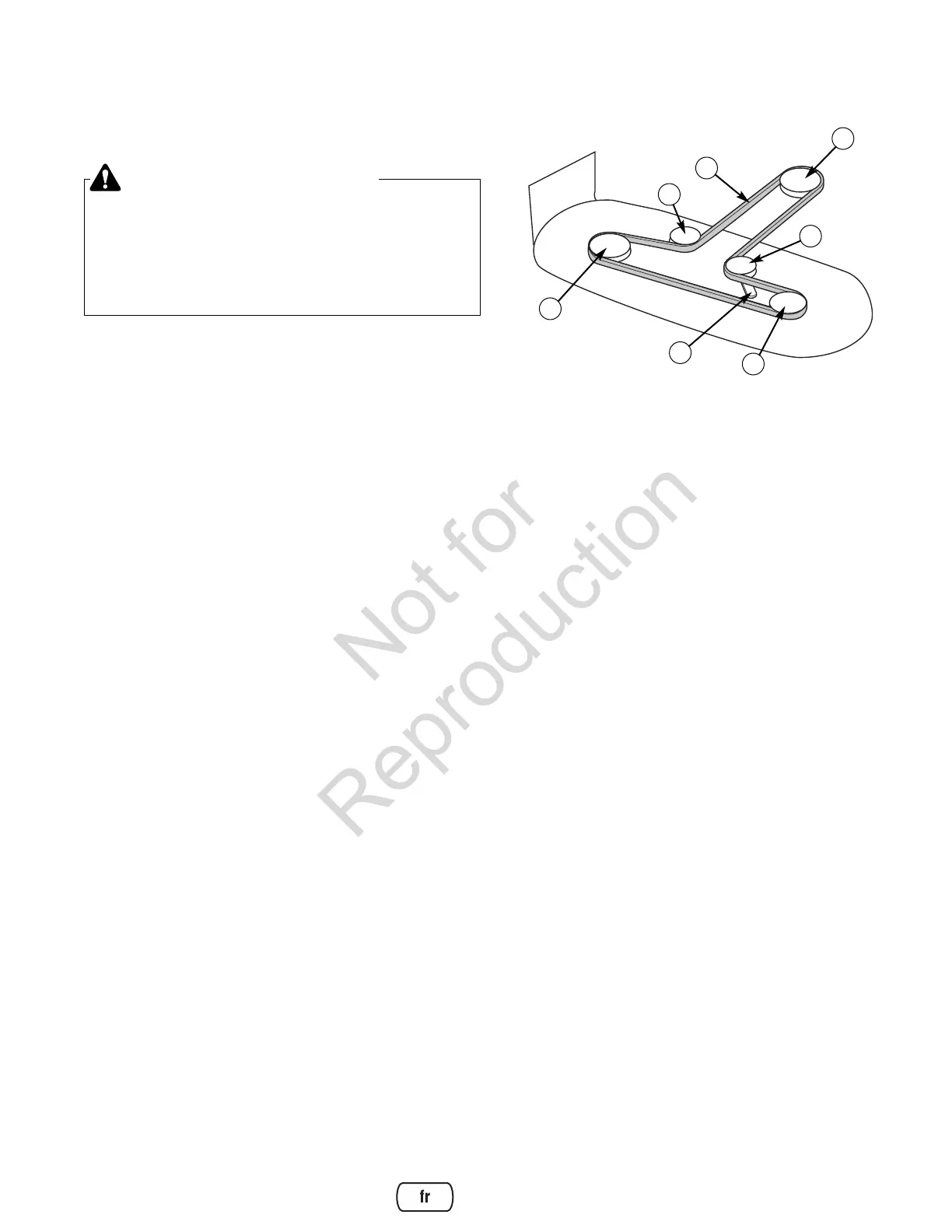

Figure 40. Acheminement des courroies PDF — Carters
de 42 po (106,7 cm)
A. Courroie d’entraînement de la tondeuse
B. Poulie de l’arbre droite
C. Bras de poulie de tension
D. Poulie de l’arbre gauche
E. Poulie motrice PDF
F. Poulie de tension postérieure
