16 www.murray.com
AFMONTERING OG INSTALLATION AF
KLIPPEAGGREGAT — 42" (106,7 cm)
AGGREGATER
BEMÆRK: Foretag demontering og montering af
plæneklipper på en hård, plan overflade, såsom et
cementgulv.
Demontering af klippeaggregatet
1. Slå klippeknivene FRA, skub hastighedskontrolstængerne
ud til deres START/PARKER-stillinger, aktiver
parkeringsbremsen, slå tændingskontakten FRA, tag
nøglen ud og vent indtil alle de bevægende dele stopper.
2. Drej forhjulene fremad.
3. Brug plæneklipperens remstrammerhåndtag (D,
figur 11) til at udløse remspændingen. Fjern
remstrammeren (B) fra motorens remskive (A).
4. Slå tændingskontakten fra FRA til KØR uden at starte
motoren.
5. Brug kontakten til klippehøjde til at hæve
klippeaggregatet.
6. Placer 4 x 4 træblokke (D, figur 10) under
klippeaggregatets forreste rend for at støtte det
forsvarligt.
7. Brug kontakten til klippehøjde for helt at sænke
plæneklipperen, således at den hviler på de 4 x 4
træblokke.
8. Drej tændingskontakten til FRA og tag nøglen ud.
9. Fjern den hårnålsklemme (A) der fastholder
plæneklipperens bageste løftearm. Fjern løftearmen fra
klippeaggregatet. Gentag dette på begge side af
plæneklipperen.
10. Fjern koblingsstangen (C) fra trækbeslaget.
11. Skub plæneklipperen ud under rideren.
Montering af klippeaggregatet
1. Skub klippeaggregatet ind under riderens højre side.
skub plæneklipperen fremad og hægt den forreste
koblingsstang (C, figur 10) til de forreste
klippeaggregaters kroge.
2. Skub klippeaggregatet tilbage og kobl de bageste
løftearme til klippeaggregatet. Fastgør dem med
hårnålsklemme (A).
3. Sæt nøglen i tændingen. Slå kontakten fra FRA til KØR
uden at starte motoren.
4. Brug kontakten til klippehøjde til at hæve plæneklipperen,
indtil den ikke længere hviler på de 4 x 4 træblokke (D).
5. Drej tændingskontakten til FRA og tag nøglen ud. Fjern
de 4 x 4 træblokke (D).
6. Brug plæneklipperens remstrammerhåndtag til at udløse
plæneklipperens remspænding, og monter remmen som
vist i figur 11.
ADVARSEL
Når plæneklipperens klippehøjde er sænket, aktiver
parkeringsbremsen, slå klippeknivene fra, drej
tændingskontakten til FRA, og tag nøglen ud inden
der gøres forsøg på at montere eller afmontere
plæneklipperen.
A
B
C
D
E

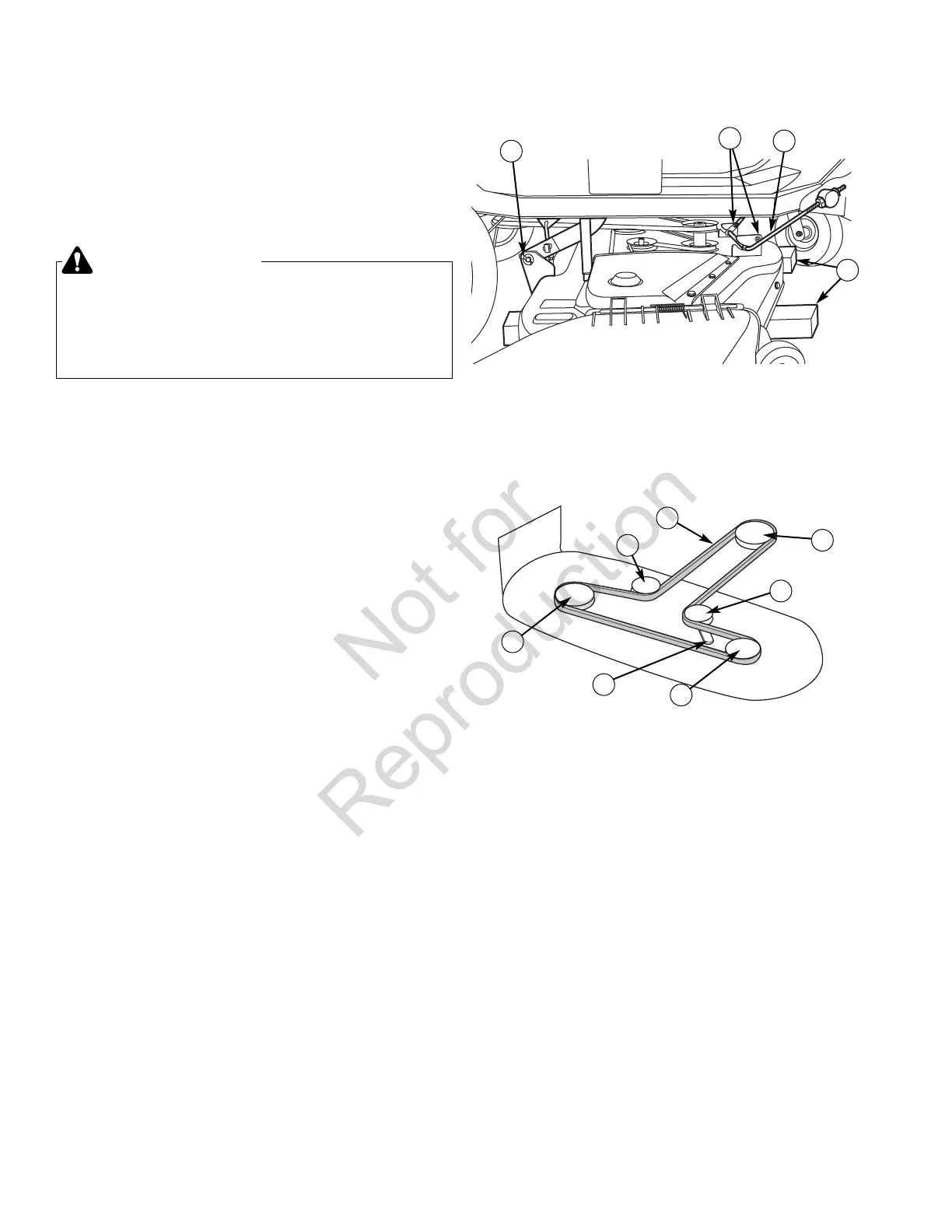

Figur 11. Plæneklipperens remføring —
42" (106,7 cm) Aggregater
A. Motorens remskive
B. Plæneklipperens drivrem
C. Strammeruller
D. Plæneklipperens remstrammerhåndtag
E. Drivakselremskiver
C
E
Figur 10. Plæneklipperens tilkoblingskomponenter —
42" (106,7 cm) Aggregater
A. Hårnålsklemme
B. 3/8-16 x 3/4 bræddebolt og flangemøtrik
C. Koblingsstang
D. 4 x 4 træblokke
C
D
A
B
42" (106,7 cm)
Aggregat
