21
NETTOYER LE PLATEAU DE COUPE ET
VÉRIFIER/REMPLACER LES LAMES DE
LA TONDEUSE
Intervalle d’entretien : Toutes les 25 heures ou selon le
besoin.
1. Retirer le plateau de coupe de la tondeuse (voir
« Pose et dépose du plateau carter de coupe de la
tondeuse » dans la section FONCTIONNEMENT).
2. Voir la Figure 20. Enlever la lame afin de l’inspecter ou
pour accéder en toute sécurité à la partie basse du
carter de coupe. Utiliser une cale en bois pour
empêcher la rotation de la lame et desserrer l’appareil
de fixation en tournant dans le sens des aiguilles d’une
montre.
3. Enlever l’appareil de fixation et la lame.
4. Nettoyer la partie basse du carter de coupe.
5. Inspecter les lames et vérifier qu’elles soient exemptes
d’entailles. Affûter la lame à la lime jusqu’à obtenir un
tranchant bien effilé. Changer la lame si elle est
endommagée.
6. Équilibrer la lame comme l’indique la Figure 21. Centrer
le trou de la lame sur un clou lubrifié avec une goutte
d’huile. Une lame équilibrée restera nivelée. Si la lame
n’est pas équilibrée, continuez d’aiguiser le côté lourd
jusqu’à ce qu’elle devienne.
7. Remonter la lame avec les ailes de gauches (D,
Figure 22) tournées du côté du carter comme sur
l’illustration.
8. Réinstaller le matériel de fixation tel qu’indiqué sur la
Figure 22. Utiliser une cale en bois pour empêcher la
rotation de la Lame et serrer le matériel de fixation au
couple suivant :
Lame de 42 po (106,7 cm) — 108-122 Nm
(80-90 pied-lb)
AVERTISSEMENT
Par mesure de sécurité, ne pas manipuler les lames
coupantes de la tondeuse avec des mains nues. Une
manipulation imprudente ou inappropriée des lames
risque de provoquer des blessures graves.
AVERTISSEMENT
Pour votre sécurité personnelle, le matériel de
fixation de la lame doit être installé comme indiqué
dans les instructions. Serrer le matériel de fixation
de la lame au couple indiqué dans les instructions.

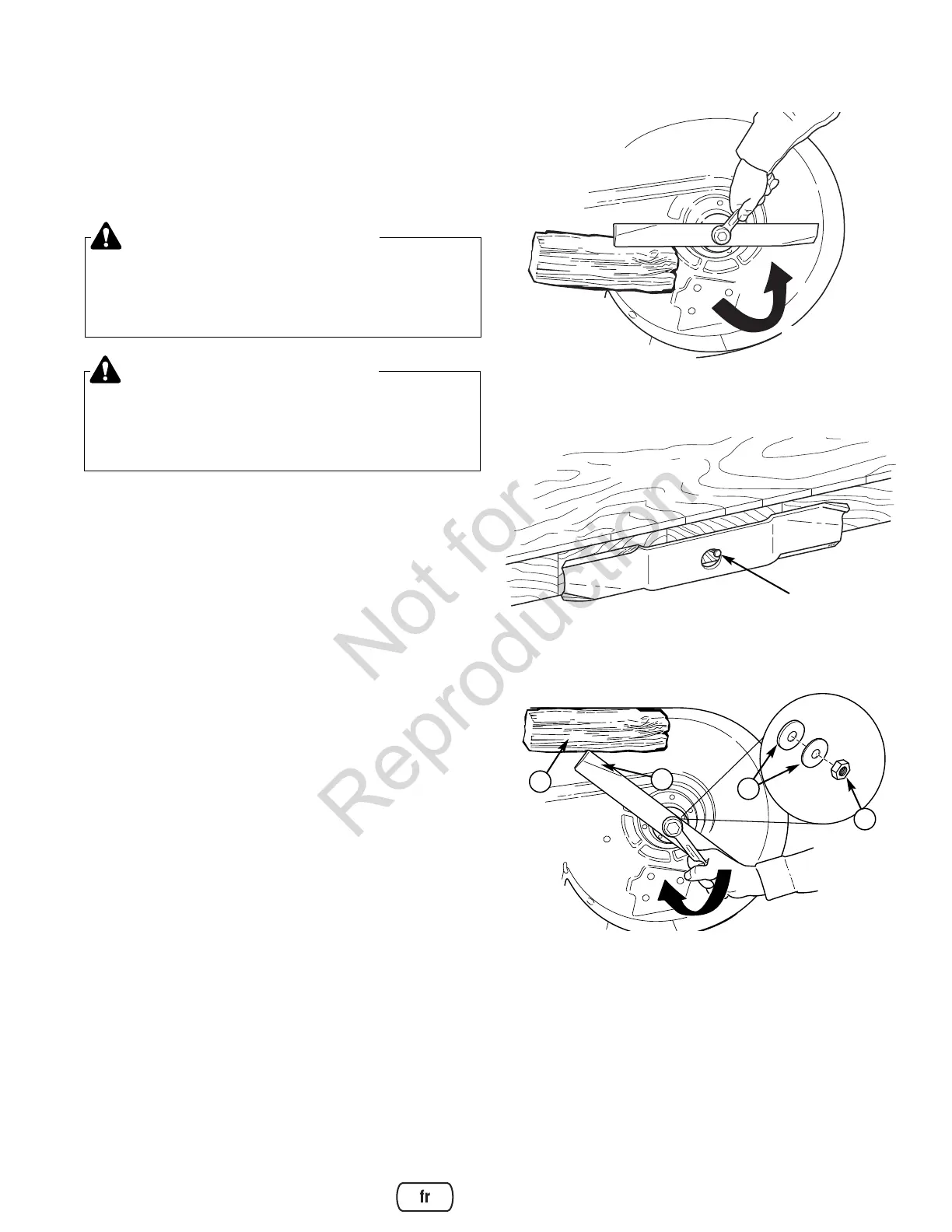

Figure 21. Équilibrage de la lame
Établi
Clou
Figure 20. Dépose de la lame —
Carter de 42 po (106,7 cm)
Figure 22. Pose de la lame — Carter de 42 po (106,7 cm)
A. Cale en bois (4 x 4)
B. Rondelles élastiques
C. Écrou de fixation de lame
D. Ailes gauches
A
B
C
D
DESSERRER
