23
CONTRÔLER/RÉGLER L’EMBRAYAGE
DE PDF (PRISE DE FORCE)
Intervalle d’entretien : 200 heures.
L’embrayage du commutateur de PDF (prise de force)
conduit les lames de coupe. L’embrayage PDF est embrayé
ou débrayé par le commutateur de la lame de coupe.
Vérifier le réglage de l’embrayage PDF chaque 200 heures
d’utilisation. Suivre également le procédure ci-après, si
l’embrayage ne s’engage pas, ou en cas d’installation d’un
nouveau embrayage.
1. Retirer la clé de contact et déconnecter le fil de bougie
pour éviter tout démarrage accidentel du moteur en
réglant la PDF.
2. Voir Figure 24. Noter la position des trois fenêtres de
réglage (A) du côté de la plaque de frein et des écrous
de réglage autofreinant (B).
3. Insérer la jauge d’épaisseur (C) 2,5 à 4 mm (0,012 à
0,015 po) à travers chaque fenêtre, positionner la jauge
entre la face du rotor et celle de l’armature comme
montré dans la Figure 25.
4. Serrer alternativement les écrous de réglage (B,
Figure 24) jusqu’à ce que la face du rotor et celle de
l’armature s’affleurent avec la jauge.
5. Vérifier l’égalité de la tension des fenêtres quand la
jauge est insérée et retirée, et faire les réglages
nécessaires en serrant ou désserant les écrous de
réglages.
REMARQUE : L’écart d’air actuel entre le rotor et l’armature
peut varier même après avoir exécuté la procédure
d’ajustement. Cela est dû aux variations dimensionnelles
des pièces et est une condition acceptable.
6. Vérifier la durée de freinage des lames de coupe. Les
lames de coupe et leur courroie d’entraînement doivent
s’arrêter complètement dans les cinq secondes qui
suivent la coupure du commutateur de PDF. Et le
réglage n’arrête pas le problème de frein de la
tondeuse, remplacer l’embrayage électrique PDF.

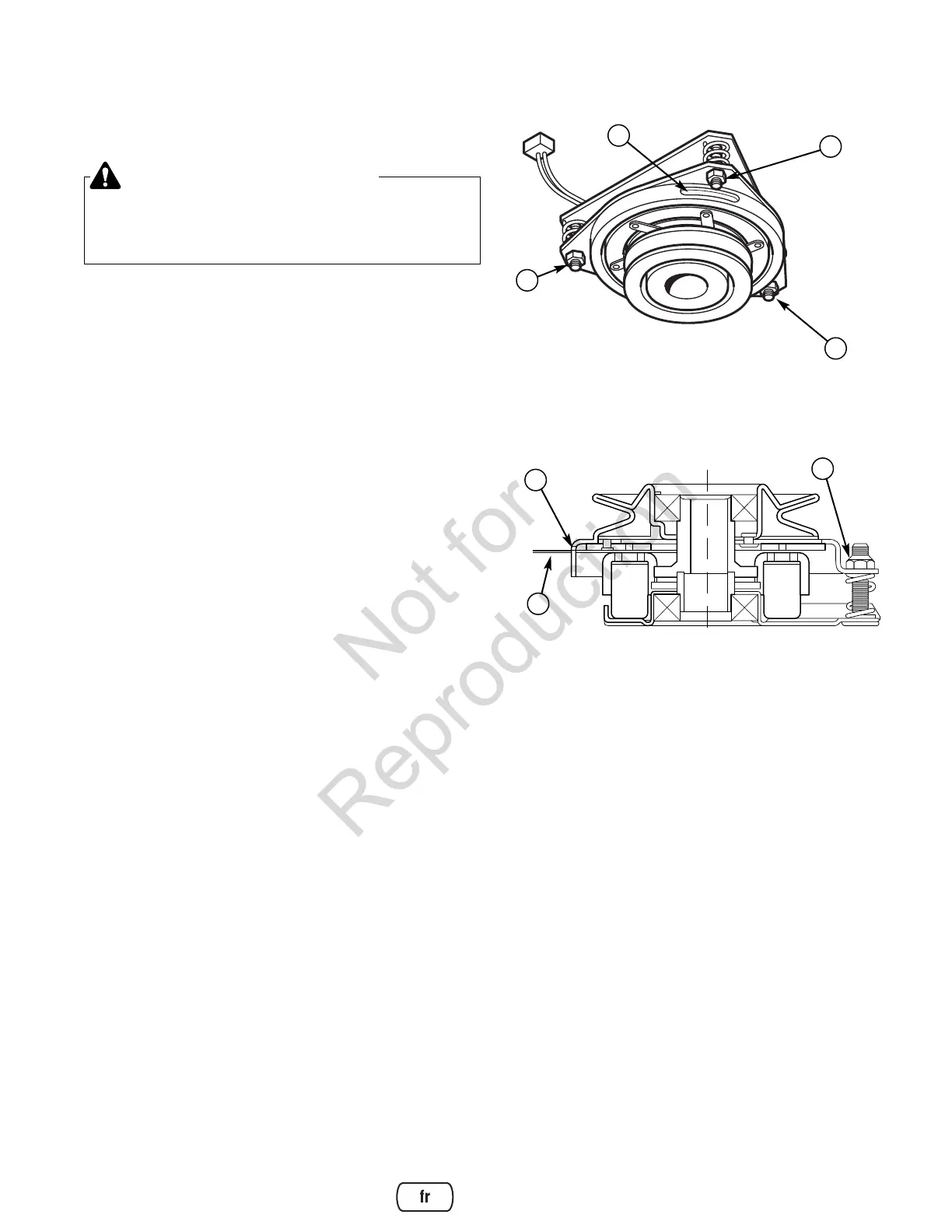

Figure 24. Réglage de l’embrayage de PDF
A. Fenêtre de réglage (Qté. 3, une d’elles est montré)
B. Écrou de réglage
A
B
B
B
A
B
C
Figure 25. Régler l’embrayage de PDF
A. Fenêtre
B. Écrou de réglage
C. Jauge d’épaisseur
AVERTISSEMENT
Pour éviter les graves blessures, effectuer le réglage
seulement avec moteur arrêté, clé retireée et tracteur
au niveau du sol.
