HUOLTO JA SÄÄDÖT
AJONOPEUDEN SÄÄTÖVIVUN SÄÄTÖ
Säätövivuissa on kolme säätömahdollisuutta:
Säätövivun korkeuden säätö: Vedä vivut käyttäjän syliä
kohti AJOASENTOON. Löysää kiinnityspultit (D, kuva 32)
ja nosta tai laske vipuja halutulle korkeudelle. Kiristä
kiinnityspultit (D).
Säätövipujen päiden välyksen säätö: Säätövipujen
päiden välys (C, kuva 33) on säädettävä sellaiseksi, etteivät
vivut osu toisiinsa AJOASENNOSSA. Löysää lukitusmutteri
(A, kuva 32) ja säädä kohokantaruuvin (B) pituus
sellaiseksi, etteivät vivut osu toisiinsa. Toista vastakkaisella
puolella. Kiristä lukitusmutteri (A), kunnes kohokantaruuvi
lukittuu paikalleen.
Käyttäjän tilan säätö: Käyttäjän ja säätövipujen välistä tilaa
voidaan kasvattaa irrottamalla alempi kiinnityspultti
(D, kuva 32), kääntämällä vipua eteenpäin ja asentamalla
kantaruuvi paikalleen ohjausvivun ja etummaisen raon läpi
(C). Toista sama toiselle ajonopeuden säätövivulle.
NOPEUDEN TASAPAINOSÄÄTÖ
Jos ruohonleikkuri puoltaa oikealle tai vasemmalle, kun
ajonopeuden säätövivut ovat kaikkein etummaisessa
asennossaan, oikeanpuoleisen vivun huippunopeutta
voidaan tasapainottaa kääntämällä säätönuppia (E,
kuva 32). Löysää lukitusmutteri ja kierrä nuppia
VASTAPÄIVÄÄN, kun haluat lisätä nopeutta, tai
MYÖTÄPÄIVÄÄN, kun haluat laskea nopeutta. Kiristä
lukitusmutteri, kun säätö on valmis.
LEIKKUUKORKEUDEN SÄÄTÖ
Jos haluat lisätä leikkuukorkeutta (nostaa leikkuukantta),
paina leikkuukorkeuden kytkimen yläreunaa (A, kuva 33).
Voit vähentää leikkuukorkeutta (laskea leikkuukantta)
painamalla kytkimen alareunaa. Leikkuukorkeuden säätöala
on 3,8-9,5 cm. Leikkuukorkeuden osoitin näyttää
leikkurikannen korkeuden. Leikkuukorkeuden osoitin (B)
sijaitsee ajettavan koneen edessä, heti ajajan vasemman
jalan takana.
VOIMANOTON KYTKIMEN SÄÄTÖ
Katso VOIMANOTON KYTKIMEN TARKASTUS/SÄÄTÖ
huolto-osassa.

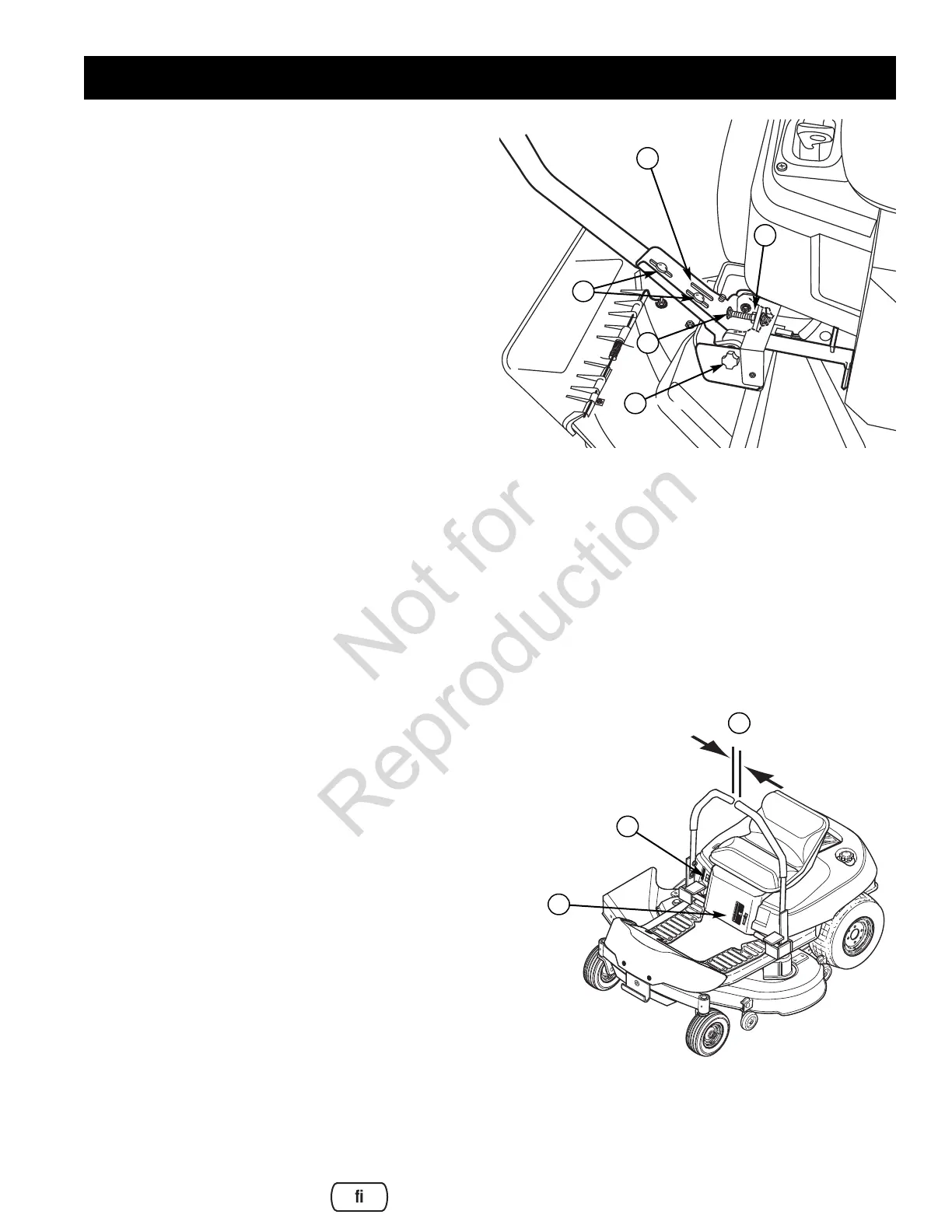

Kuva 32. Säätövivun säätö
A. Lukitusmutteri
B. Kohokantaruuvi
C. Etummainen ura
D. Kiinnityspultit
E. Nuppi
A
C
E
B
D
1
73
3
4
5
8
L
o
w
C
ut
1
4
3
2
H
igh
C
u
t
Cutting
Heigh
t
RAISE
MOWER
LOWER
MOWER
17
3
427
6
Kuva 33. Leikkuukorkeuden säätö
A. Leikkuukorkeuden säätökytkin
B. Leikkuukorkeuden osoitin
C. Säätövipujen päiden välys
A
C
B
27
