23
VOIMANOTON KYTKIMEN
TARKASTUS/SÄÄTÖ
Huoltoväli: 200 tunnin välein.
Voimanoton kytkin käyttää leikkuuteriä. Voimanoton kytkin
kytkeytyy vetoon ja irti leikkuuterän kytkimellä. Tarkasta
voimanoton kytkimen säätö 200 käyttötunnin välein. Tee
seuraavat työvaiheet, jos kytkin luistaa tai ei ota kiinni tai jos
laitteeseen on asennettu uusi kytkin.
1. Poista avain virtalukosta ja irrota sytytystulpan johdot,
jottei moottori vahingossakaan käynnisty voimanoton
kytkintä säädettäessä.
2. Katso kuvaa 24. Pane merkille kolmen säätöaukon (A)
sijainti jarrulevyn sivulla sekä nylock-säätömutterit (B).
3. Työnnä 2,5-4 mm:n rakotulkki (C) kustakin raosta, sijoita
tulkki roottorin pinnan ja varusteen pinnan väliin, kuten
kuvassa 25.
4. Kiristä vuorotellen säätömuttereita (B, kuva 24), kunnes
roottorin pinta ja varusteen pinta juuri ja juuri koskettavat
tulkkiin.
5. Tarkasta raoista, että kiristys on sama tulkkia
työnnettäessä ja irrotettaessa, ja tee tarvittavat säädöt
kiristämällä tai löysäämällä säätömuttereita.
HUOMIO: Varsinainen ilmarako roottorin ja varusteen välillä
voi vaihdella säädön työvaiheiden jälkeenkin. Tämä johtuu
komponenttien osien mitoituksen vaihtelusta, ja on
hyväksyttävää.
6. Tarkasta leikuuterän pysähtymisaika. Leikkuuterien ja
leikkurin käyttöhihnan tulee pysähtyä kokonaan viiden
sekunnin kuluessa sähköisen voimanoton kytkimen
kääntämisestä asentoon POIS PÄÄLTÄ. Jollei säätö
poista leikkurin jarrutusongelmaa, vaihda sähköinen
voimanoton kytkin.

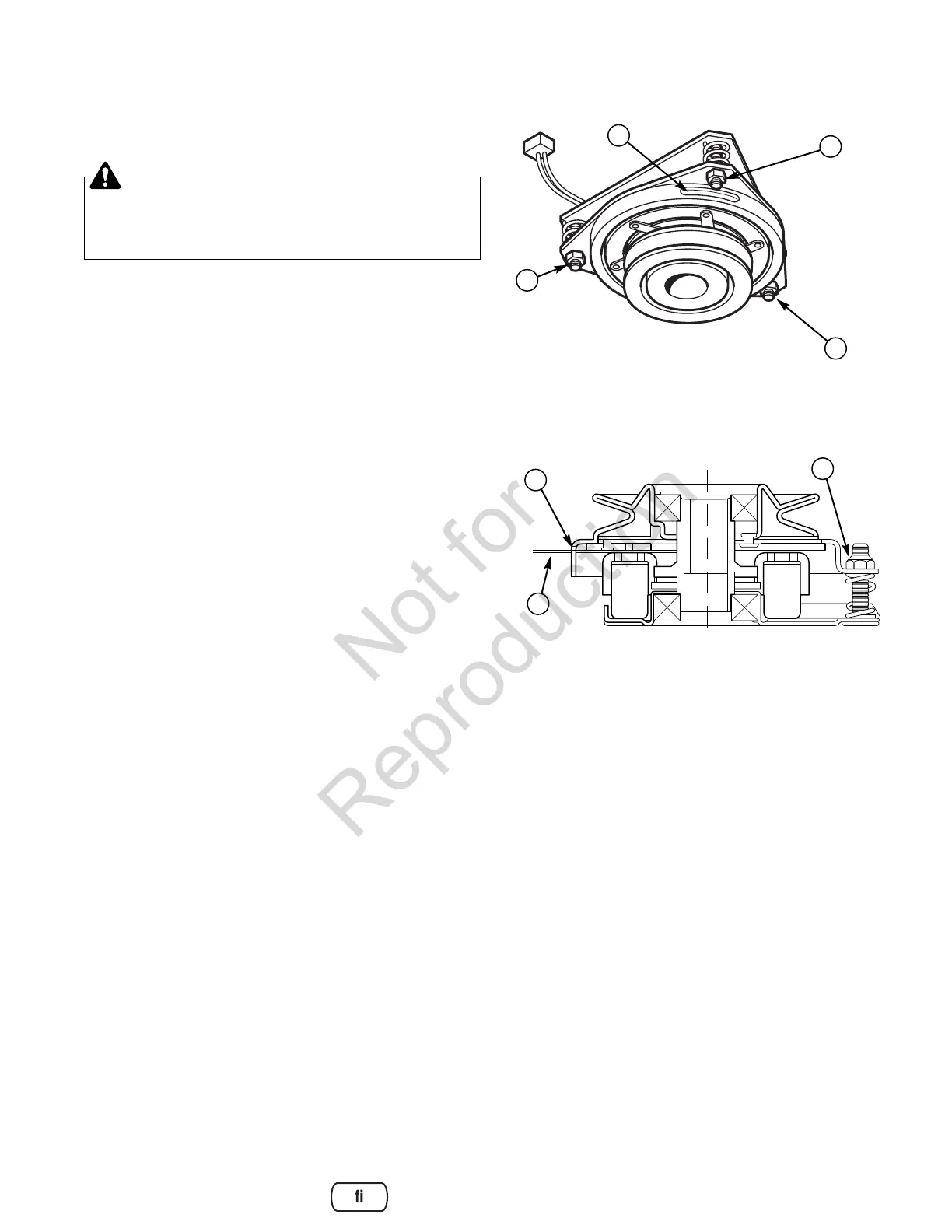

Kuva 24. Voimanoton kytkimen säätö
A. Säätörako (3 kpl, kuvassa näkyy 1)
B. Säätömutteri
A
B
B
B
A
B
C
Kuva 25. Säädä voimanoton kytkintä
A. Rako
B. Säätömutteri
C. Rakotulkki
VAROITUS
Jotta vältät vakavat vammat, säädä laitetta vain, kun
moottori on sammutettu ja avain poistettu ja traktori
on tasaisella maalla.
