16 www.murray.com
LEIKKURIKANNEN IRROTUS
JA ASENNUS — 42 TUUMAN
(106,7 cm:N) KANNET
HUOMIO: Leikkurin irrotus ja asennus on tehtävä kovalla,
tasaisella pinnalla, esimerkiksi betonilattialla.
Leikkuukannen irrotus
1. Kytke leikkuuterät POIS, työnnä ajonopeuden säätövivut
ulospäin KÄYNNISTYS-/PYSÄKÖINTIASENTOON,
kytke seisontajarru, käännä virtalukko asentoon OFF ja
odota, kunnes kaikki liikkuvat osat pysähtyvät.
2. Käännä etupyörät eteenpäin.
3. Löysää hihna leikkurin hihnanvapautusvivulla (D,
kuva 11). Ota leikkurin hihna (B) moottorin
hihnapyörältä (A).
4. Käännä virtalukko asennosta OFF asentoon RUN
käynnistämättä moottoria.
5. Nosta leikkuukantta leikkuukorkeuden säätökytkimellä.
6. Aseta leikkuukannen etu- ja takalipan alle nelikulmaiset
puupalikat, jotka tukevat sen varmasti paikalleen.
7. Laske leikkuri täysin ala-asentoonsa leikkuukorkeuden
säätökytkimellä, niin että se lepää nelikulmaisten
puupalikoiden päällä.
8. Käännä virtalukko asentoon OFF ja poista avain.
9. Irrota neulapihti (A), jolla leikkurin takimmainen
nostovarsi on kiinnitetty. Irrota nostovarsi
leikkuukannesta. Toista toimenpide leikkurin
kummallakin puolella.
10. Irrota vetotanko (C) vetopidikkeestä.
11. Liu’uta leikkuukansi pois paikaltaan leikkurin alta.
Leikkuukannen asennus
1. Liu’uta leikkuukansi leikkurin oikealta puolelta leikkurin
alle. Liu’uta leikkuukantta eteenpäin ja kiinnitä
etummainen vetotanko (C, kuva 10) leikkuukannen
etummaisiin koukkuihin.
2. Liu’uta leikkuukantta taaksepäin ja kytke takimmainen
nostovarsi leikkuukanteen. Kiinnitä neulapihdeillä (A).
3. Työnnä avain virtalukkoon. Käännä virtalukko asennosta
OFF asentoon RUN käynnistämättä moottoria.
4. Nosta leikkuriosaa leikkuukorkeuden säätökytkimellä,
kunnes se ei lepää enää nelikulmaisten puupalikoiden
päällä (D).
5. Käännä virtalukko asentoon OFF ja poista avain. Poista
nelikulmaiset palikat (D).
6. Löysää leikkuriosan hihnaa hihan vapautusvivulla ja
asenna hihna paikalleen, kuten kuvassa 11.
VAROITUS
Kun olet laskenut leikkuukorkeutta, kytke
seisontajarru, pysäytä leikkurin terät, käännä
virtalukko asentoon OFF ja poista avain, ennen kuin
yrität asentaa tai poistaa leikkuriosaa.
A
B
C
D
E

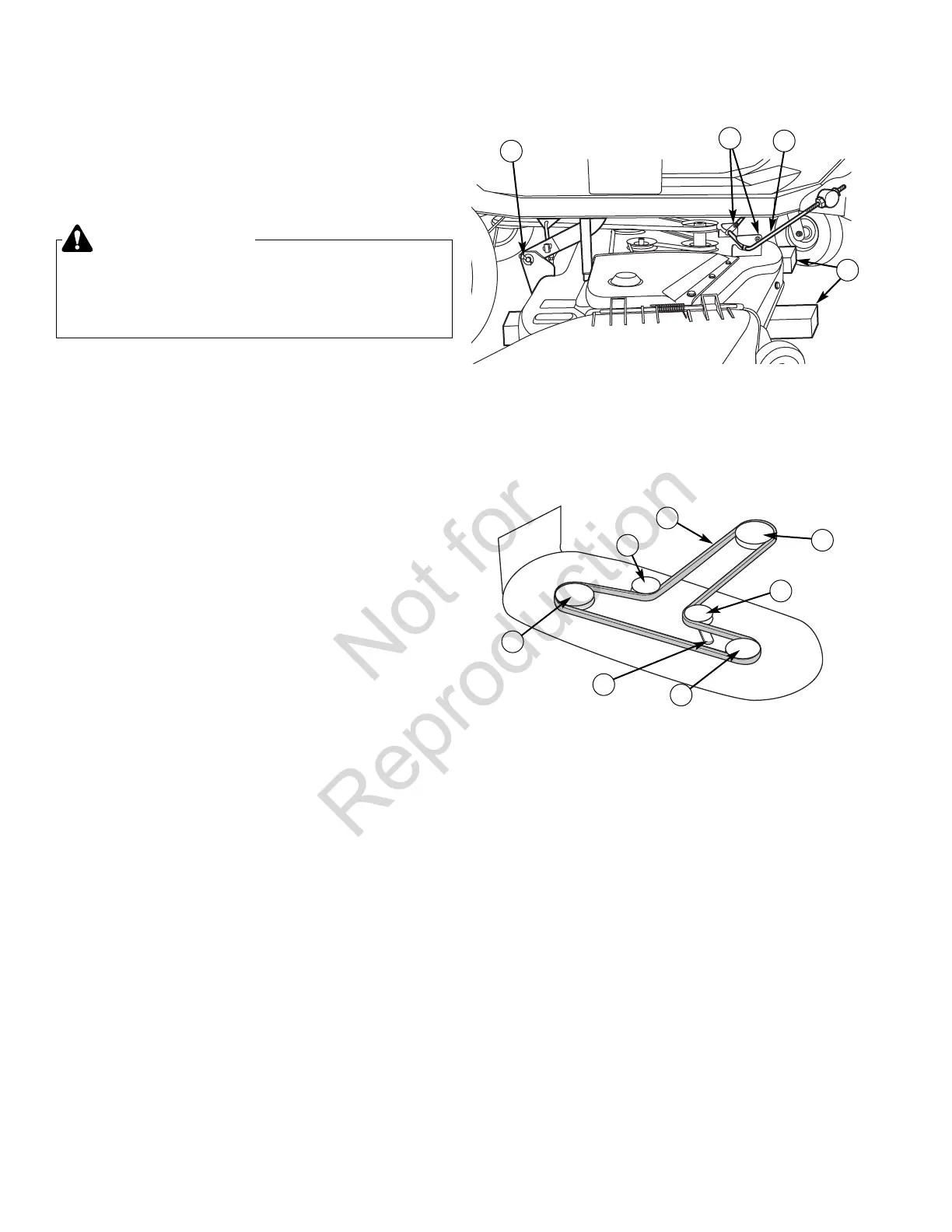

Kuva 11. Leikkuriosan hihnan vienti —
42 tuuman (106,7 cm:n) kannet
A. Moottorin hihnapyörä
B. Leikkuriosan vetohihna
C. Ohjaushihnapyörät
D. Leikkurihihnan vapautinvipu
E. Akselien hihnapyörät
C
E
Kuva 10. Leikkuriosan vetokomponentit —
42 tuuman (106,7 cm:n) kannet
A. Neulapihti
B. 3/8-16 x 3/4 kohokantaruuvi ja laippamutteri
C. Vetotanko
D. Nelikulmaiset puupalikat
C
D
A
B
