SERVICE OG JUSTERINGER
JUSTERING AF HÅNDTAG TIL
HASTIGHEDSKONTROL
Betjeningshåndtagene har tre justeringer:
Justering af betjeningshåndtagets højde: Træk
håndtagene indad, henover førerens skød, til deres KØRE-
stilling. Skru montageboltene løs (D, figur 32) og hæv eller
sænk håndtagene til den ønskede stilling. Stram
montageboltene (D).
Justering af betjeningshåndtagenes slutafstand:
Betjeningshåndtagenes slutafstand (C, figur 33) skal
justeres så håndtagene ikke rører hinanden når de sættes i
KØRE-stilling. Skru låsemøtrikken løs (A, figur 32) og juster
længden af bræddebolten (B) så håndtagene ikke rører
hinanden. Gentag på den modsatte side. Stram
låsemøtrikken (A) for at låse bræddebolten i stilling.
Justering af førerens afstand: Afstanden mellem føreren
og betjeningshåndtagene kan øges ved at fjerne den
nederste montagebolt (D, figur 32), vippe håndtaget fremad
og montere hovedskruen igen gennem betjeningshåndtaget
og den forreste rille (C). Gentag med det andet
hastighedshåndtag.
JUSTERING AF
HASTIGHEDSBALANCERINGEN
Hvis rideren trækker til højre eller venstre når håndtagene til
hastighedskontrol er i stillingen længst fremad, kan
tophastigheden af det højre håndtag balanceres ved at
dreje indstillingsknappen (E, figur 32). Skru låsemøtrikken
løs og drej knappen MOD URET for at sætte farten op eller
MED URET for at sætte farten ned. Stram låsemøtrikken når
du er færdig.
KLIPPEHØJDEJUSTERING
For at forøge plæneklipperens klippehøjde (hæve
klippeaggregatet), tryk på toppen af kontakten til
plæneklipperens klippehøjdejustering (A, figur 33).
For at reducere plæneklipperens klippehøjde (sænke
klippeaggregatet), tryk på det nederste afsnit af kontakten.
Plæneklipperens klippehøjde er 9,5 til 3,9 cm (3-3/4 til
1-1/2"). Klippehøjdemåleren viser klippeaggregatets stilling.
Klippehøjdemåleren (B) er placeret foran rideren, lige
bagved førerens venstre ben.
JUSTERING AF KRAFTUDTAGETS
KOBLING
Se EFTERSE/JUSTER KRAFTUDTAGETS KOBLING i
afsnittet om Vedligeholdelse.

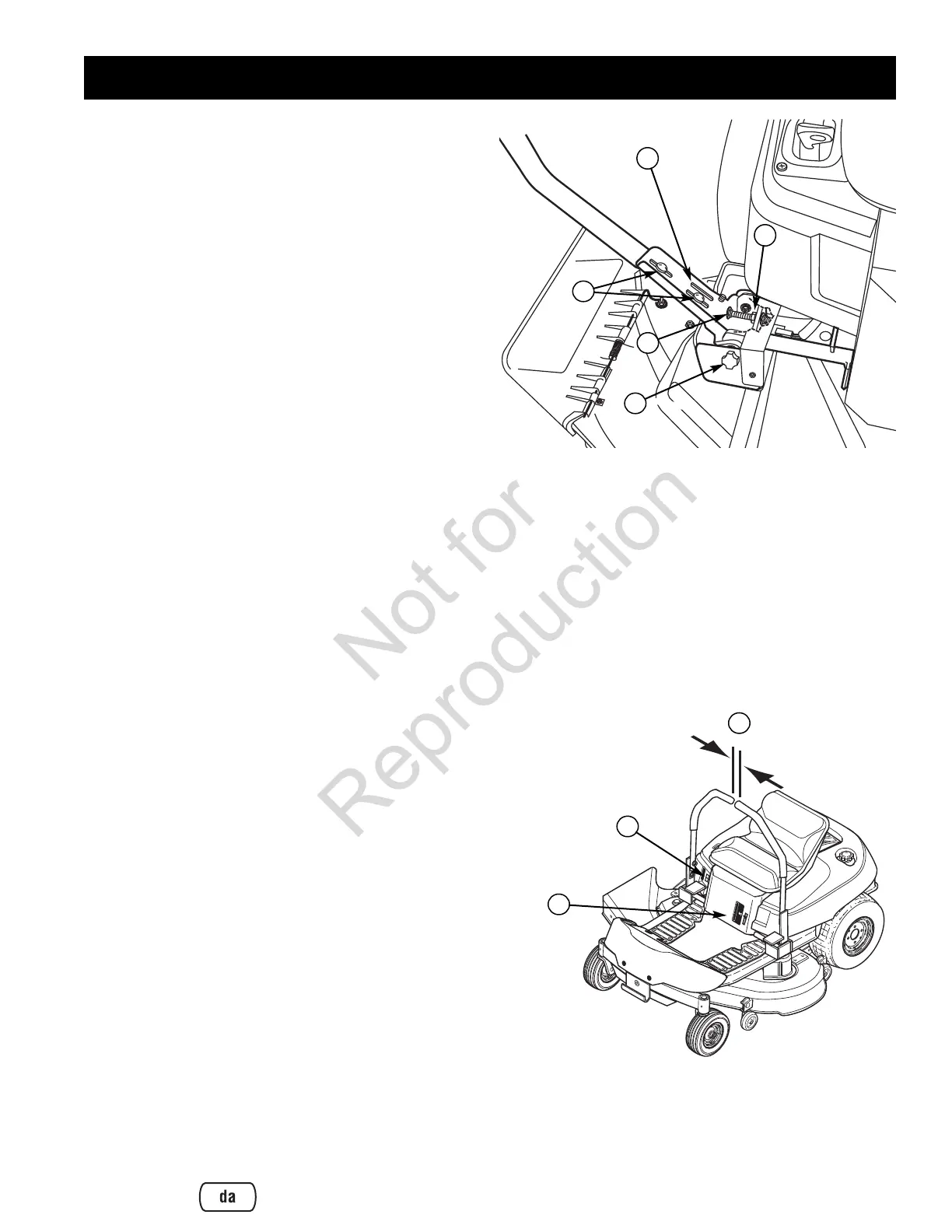

Figur 32. Justering af betjeningshåndtag
A. Låsemøtrik
B. Bræddebolt
C. Forreste rille
D. Montagebolte
E. Indstillingsknap
A
C
E
B
D
1
73
3
4
5
8
L
o
w
C
ut
1
4
3
2
H
igh
C
u
t
Cutting
Heigh
t
RAISE
MOWER
LOWER
MOWER
17
3
427
6
Figur 33. Klippehøjdejustering
A. Kontakt til klippehøjdejustering
B. Klippehøjdemåler
C. Betjeningshåndtagets slutafstand
A
C
B
27
