27
ENTRETIEN ET RÉGLAGES
RÉGLAGE DU LEVIER DE COMMANDE
DE LA VITESSE DE DEPLACEMENT
Les leviers de commandes ont trois réglages :
Pour régler la hauteur du levier de commande : Pousser
les leviers vers les genoux de l’opérateur afin qu’ils
parviennent à leurs positions de CONDUITE. Desserrer les
boulons de montage (D, Figure 32) et soulever ou baisser
les leviers à la position voulue. Serrer les boulons de
montage (D).
Pour régler l’écartement du levier de commande :
L’écartement de l’extrémité du levier de commande
(C, Figure 33) devrait être réglé de manière à ce que les
leviers ne rentrent en contact les uns avec les autres que
lorsqu’ils sont dans les positions de CONDUITE. Desserrer
le contre-écrou (A, Figure 32) et régler la longueur du
boulon de carrosserie (B) afin que les leviers ne rentrent
pas en contact les uns avec les autres. Refaire la même
chose de l’autre côté. Serrer le contre-écrou (A) afin de
verrouiller le boulon de carrosserie.
Pour ajuster le jeu de l’opérateur : L’espace entre
l’opérateur et les leviers de commande peut être augmenté
en enlevant le boulon de montage inférieur (D, Figure 32),
en pivotant le levier vers l’avant, et en installant de nouveau
la vis de fixation à travers le levier de commande et la fente
avant (C). Répéter avec l’autre levier de commande de
vitesse de déplacement.
RÉGLAGE DE L’EQUILIBRAGE DE
LA VITESSE
Si la tondeuse tire vers la droite ou vers la gauche lorsque
les leviers de commande de la vitesse de déplacement sont
en position maximum vers l’avant, la viitesse maximale du
levier droit peut être équilibrée en tournant le bouton de
réglage (E, Figure 32). Desserrer le contre-écrou et tourner
le bouton DANS LE SENS CONTRAIRE DES AIGUILLES
D’UNE MONTRE afin d’augmenter la vitesse ou DANS LE
SENS DES AIGUILLES D’UNE MONTRE pour réduire la
vitesse. Serrer le contre-écrou.
RÉGLAGE DE LA HAUTEUR DE COUPE
Pour augmenter la hauteur de coupe (augmenter le carter
de coupe), appuyer sur la partie supérieure du
commutateur de réglage de hauteur de coupe (A,
Figure 33). Pour baisser la hauteur de coupe (baisser le
carter de coupe), appuyer sur la partie inférieure du
commutateur. La plage de hauteur de coupe de la tondeuse
est de 9,5 à 3,8 cm (3-3/4 à 1-1/2 po). La jauge de hauteur
de coupe indique la position du plateau de coupe de la
tondeuse. La jauge de hauteur de coupe (B) est située sur
la partie avant de la tondeuse, derrière la jambe gauche du
conducteur.
RÉGLAGE DE L’EMBRAYAGE DE PDF
Voi la section Entretien CONTRÔLER/RÉGLER
L’EMBRAYAGE DE PDF.

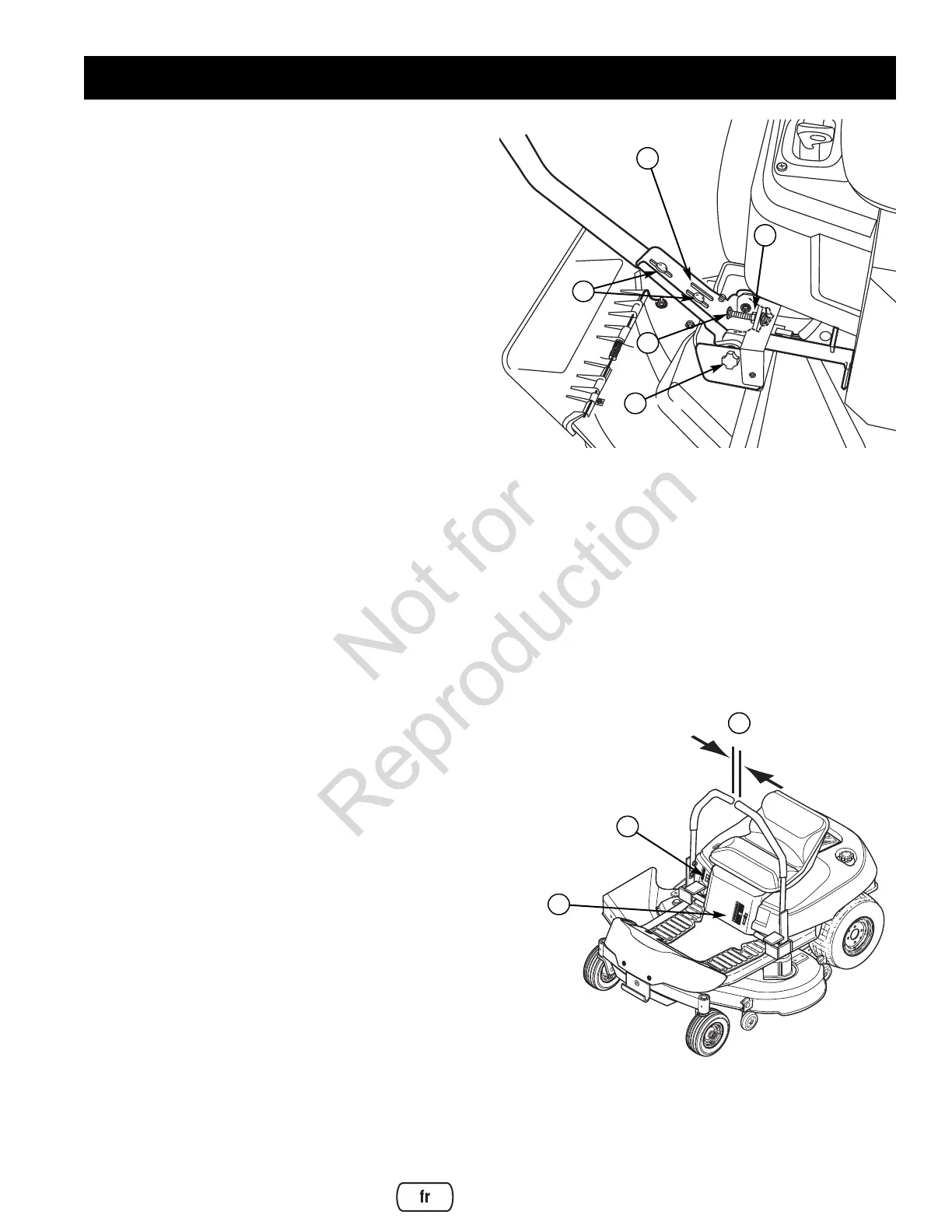

Figure 32. Réglage du levier de commande de vitesse
A. Contre-écrou
B. Boulon de carrosserie
C. Fente avant
D. Boulons de montage
E. Bouton de réglage
A
C
E
B
D
1
73
3
4
5
8
L
o
w
C
ut
1
4
3
2
H
igh
C
u
t
Cutting
Heigh
t
RAISE
MOWER
LOWER
MOWER
17
3
427
6
Figure 33. Réglage hauteur de coupe
A. Commutateur de réglage de hauteur de coupe
B. Jauge de hauteur de coupe
C. Ecartement de l’extrémité du levier de commande
A
C
B
