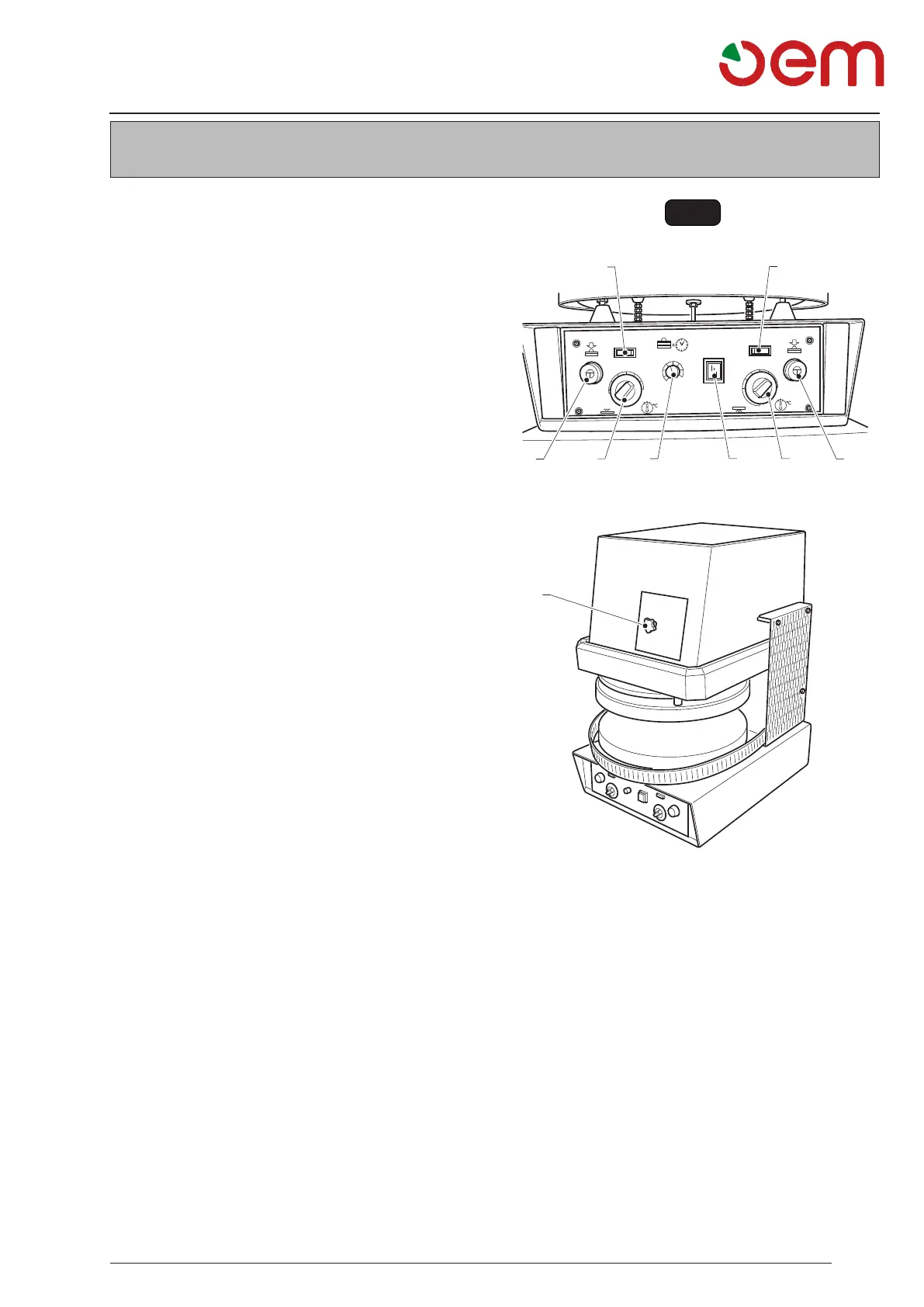

5.1 - SCHALTTAFEL UND SIGNALLAMPEN
(Fig. 1)
An der Maschine sind folgende Steuerelemente vor-
handen:
1 Leitungsschalter
Wenn der Schalter (1) auf “I” gestellt wird, wird der
Maschine Spannung zugeführt und die Lampen (2)
und (3) leuchten auf.
2 Lampe Heizung oberer Teller
Das Aufleuchten der Lampe zeigt an, dass die
Heizung des oberen Tellers in Betrieb ist; wenn die
eingestellte Temperatur erreicht wurde, schaltet sich
die Lampe aus.
3 Lampe Heizung unterer Teller
Das Aueuchten der Lampe zeigt an, dass die Hei-
zung des unteren Tellers in Betrieb ist; wenn die
eingestellte Temperatur erreicht wurde, schaltet sich
die Lampe aus.
4 Thermostat Heizung oberer Teller
Durch Drehen des Drehknopfs des Thermostats (4)
wird die Temperatur des oberen Tellers eingestellt.
5 Thermostat Heizung unterer Teller
Durch Drehen des Drehknopfs des Thermostats (5)
wird die Temperatur des unteren Tellers eingestellt.
6 Zeituhr
Durch Drehen des Drehknopf der Zeituhr (6) wird
die Dauer der Teigpressung eingestellt; wenn die
eingestellte Zeit erreicht wird, hebt sich der obere
Teller.
7 Drehknopf Einstellung Scheibenstärke
Durch Drehen des Drehknopfs (7) kann die Stärke der
Teigscheibe eingestellt werden; bei Rechtsdrehung
nimmt die Stärke ab, bei Linksdrehung hingegen zu.
8 Taste Senkung oberer Teller
Wenn beide Tasten gedrückt werden, senkt sich der
obere Teller bis zum Endschalter und bleibt für die
mit der Zeituhr (6) eingestellten Zeit gesenkt.
Wenn die Tasten während der Senkung freigegeben
werden, erfolgt die Bewegung des Tellers in die um-
gekehrte Richtung und hebt sich.
