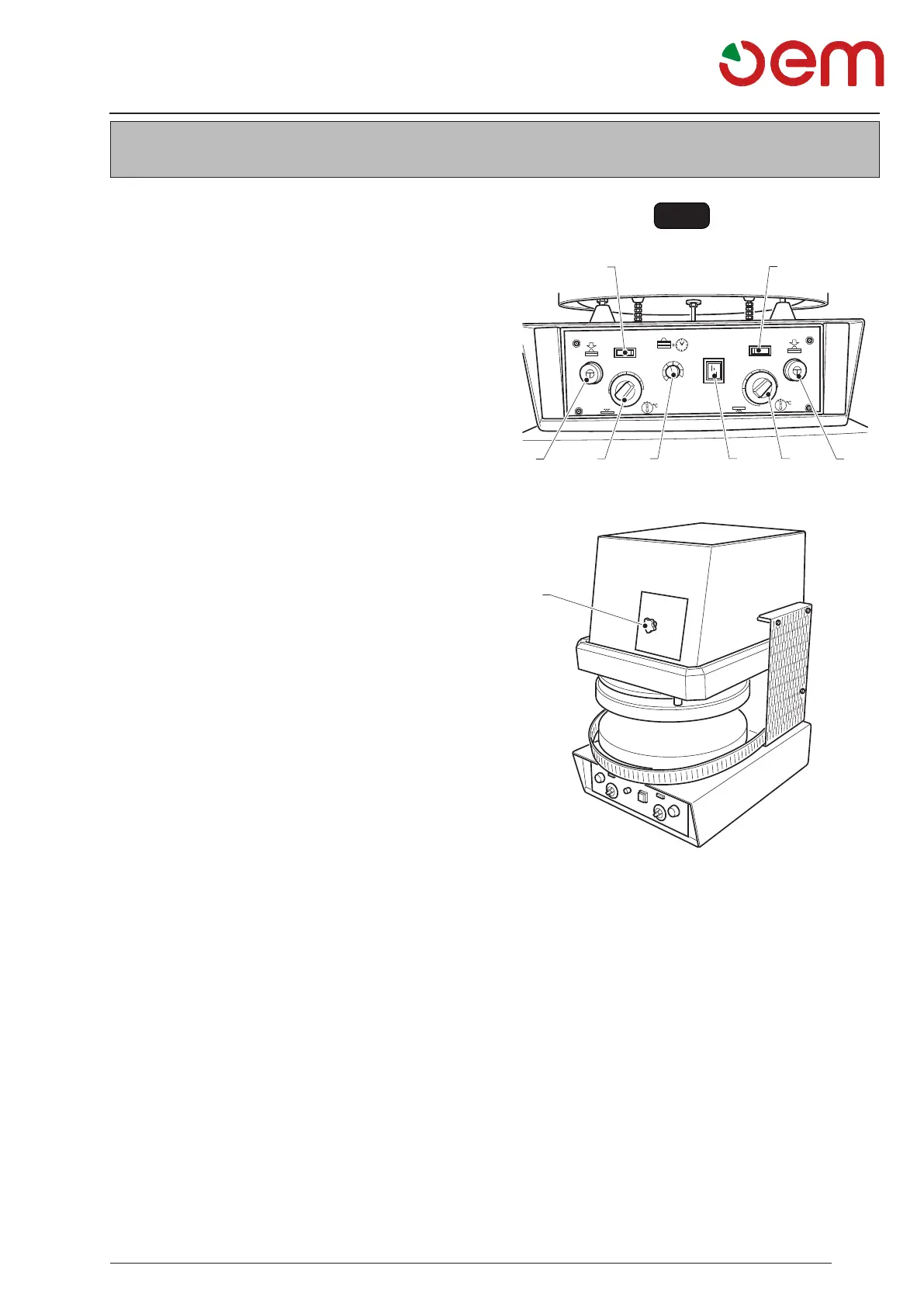

5.1 - PAINÉL CONTROLOS E LÂMPADAS DE
SINALIZAÇÃO (Fig. 1)
Na máquina encontram-se os seguintes controlos:
1 Interruptor de circuito
Posicionado o interruptor (1) em “I”, a máquina é
alimentada e as lâmpadas (2) e (3) acendem-se.
2 Lâmpada de aquecimento do prato superior
A iluminação da lâmpada indica que o aquecimento
do prato superior está ligado; quando a temperatura
denida é atingida, a lâmpada apaga-se.
3 Lâmpada de aquecimento do prato inferior
A iluminação da lâmpada indica que o aquecimento
do prato inferior está ligado; quando a temperatura
denida é atingida, a lâmpada apaga-se.
4 Termóstato de aquecimento do prato superior
Rodando o manípulo do termóstato (4), dene-se a
temperatura do prato superior.
5 Termóstato de aquecimento do prato inferior
Rodando o manípulo do termóstato (5), dene-se a
temperatura do prato inferior.
6 Temporizador
Rodando o manípulo do temporizador (6), dene-se
o tempo de prensagem da massa; quando o tempo
denido é atingido, o prato superior sobe.
7 Manípulo de regulação da espessura do disco
Com o manípulo (7), é possível denir a espessura
do disco de massa; rodando-o para a direita, a es-
pessura diminui e para a esquerda aumenta.
8 Botão de descida do prato superior
Premindo ambos os botões e mantendo-os premi-
dos, o prato superior desce até ao m de curso e
permanece em baixo durante o tempo denido no
temporizador (6).
Soltando os botões durante a descida, o prato inverte
o movimento e sobe
.
