3.3.a - PRÜFUNG DES ELEKTRISCHEN A
NSCHLUSSES (Abb. 4)
Zum dreiphasigen 400 V-Anschluss ist es notwendig
sich zu versichern, daß die Motordrehung einwandfrei
erfolgt, zu diesem Zweck wie folgt vorgehen:
• Den Hauptschalter an der oberen Seite der Maschine
auf “ON” stellen.
• Den Linieschalter (1) “Position I” drücken, er leuchtet.
• Wenn der Anschluss korrekt ist, hebt sich das obere
Teller(2).
• Wenn der Anschluss nicht korrekt ist, senkt sich der
Teller (2). Danach den Schalter (1) auf "0" stellen und
den Schalter vor der Maschine abschalten, um die
Maschine sofort abzuschalten.
GEFAHRLAGE
Sich vor eventuellen VerКnderungen des elektri-
schen Anschlusses versichern, daІ der LEITUNGS-
TRENNSCHALTER ausgeschaltet ist (Leitung ist
nicht unter SpannungsumstКnden), dann:
zwei der drei Phasen am Hauptschalter sind umzukeh-
ren, dann ist der Maschinenbetrieb wieder zu prüfen.
3.3.b - ALLPOLIGER ANSCHLUSS (Abb. 4)
Zum allpoligen Anschluss ist die Maschine mit einer
Schraube (3) versehen.
Zum Anschluss ist die Mutter der Schraube (3) auszu-
schrauben, das Kabel des allpoligen Netzes ist an der
Schraube anzuschliessen und die Mutter ist wieder
einzuschrauben.
3.4 - ERSTES STARTEN (Abb. 4)
Laut Hinweisen in dem sich auf den Maschinenbetrieb
beziehenden Abschnitt die Maschine starten und sich
versichern, daß alle Aggregate korrekt funktionieren.

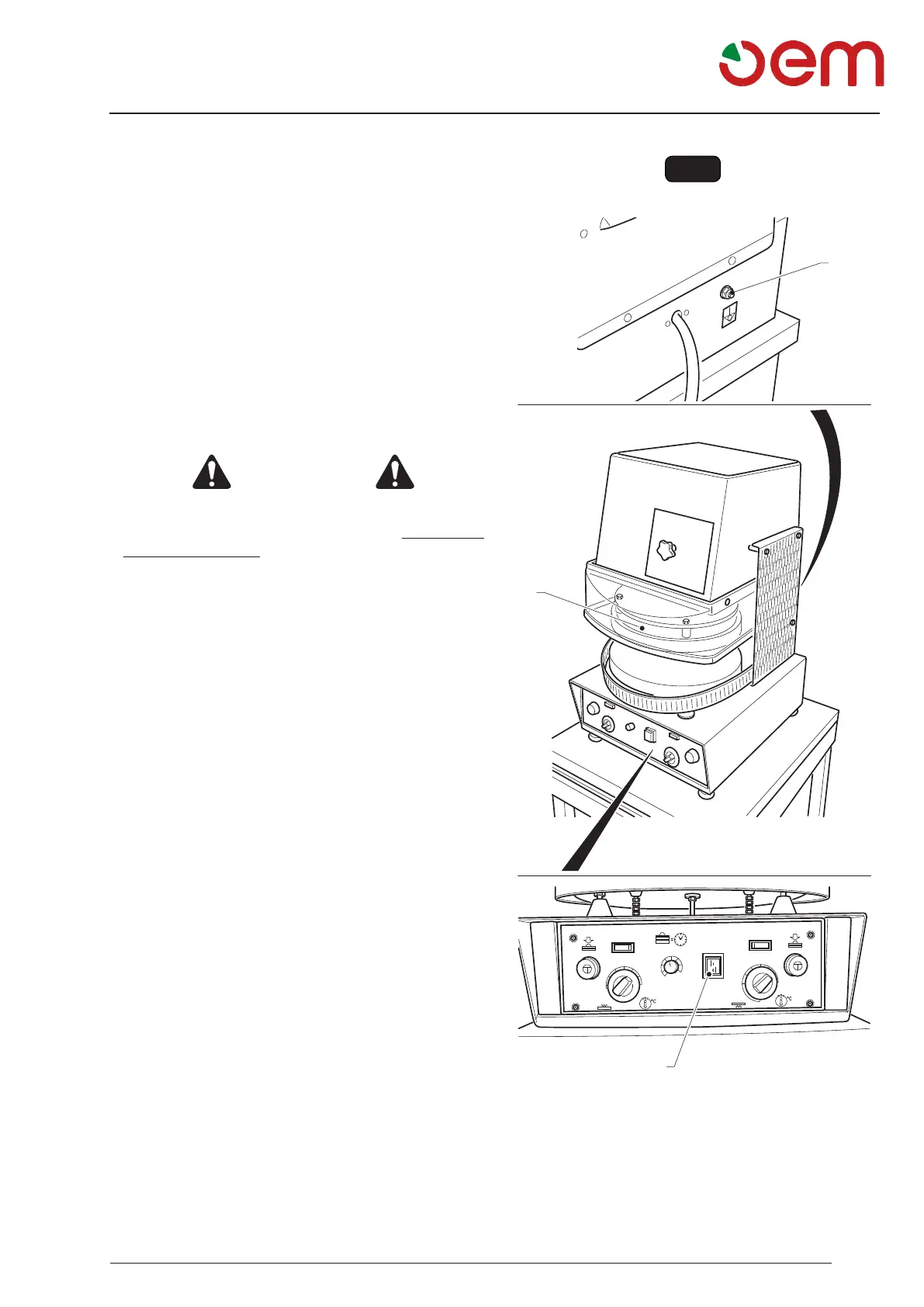

ABB. 4
