PF 33 MT - PF 46 MT
Installazione e collegamenti
I - 11

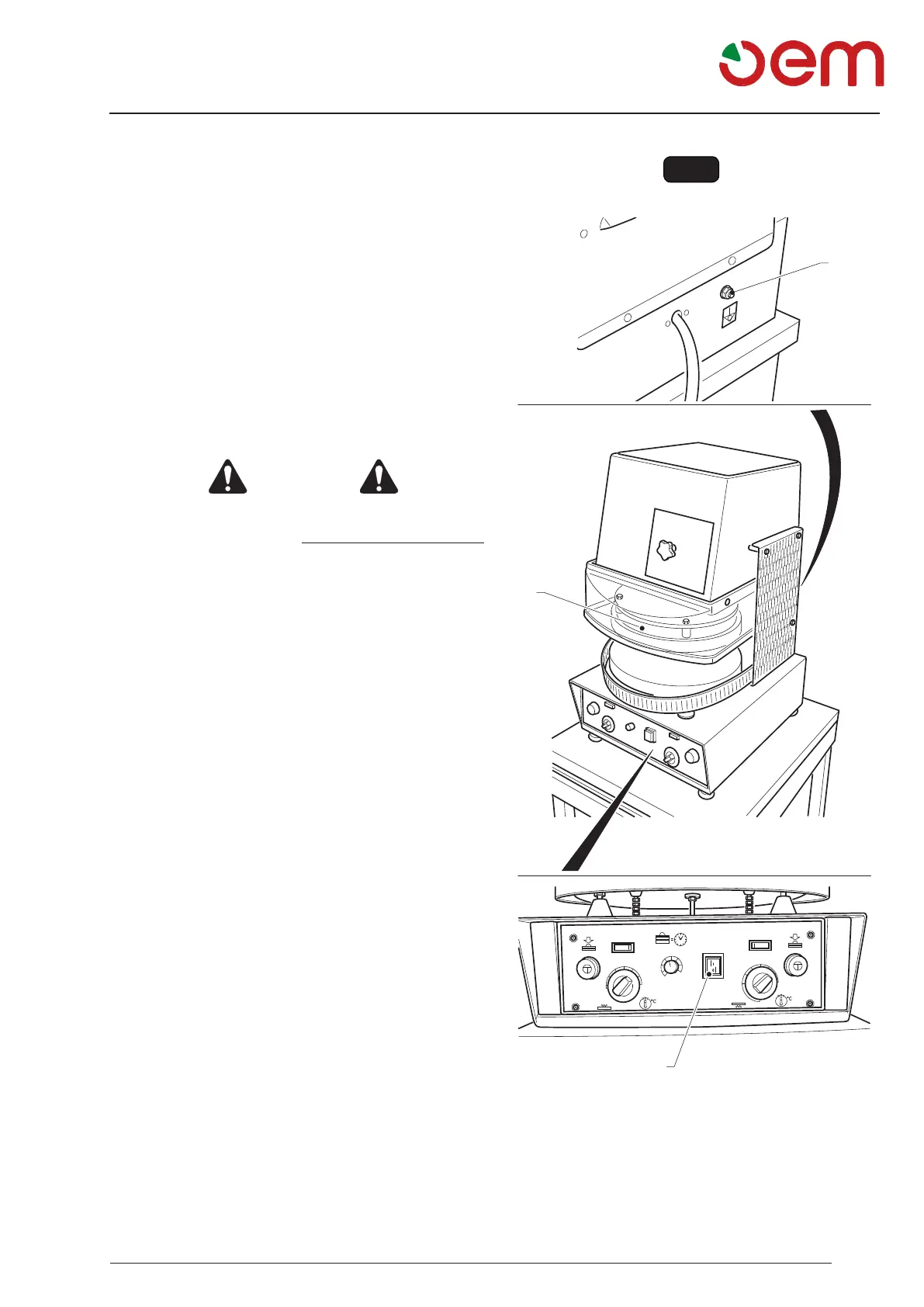

FIG. 4
180
160
140
120
100
80
60
180
160
1
0
0,1
2
3
4
5
6
140
120
100
80
60
S
2
1
3
3.3.a - CONTROLLO DEL CORRETTO COLLEGA-

Per il collegamento 400 V trifase è necessario controllare
che la rotazione del motore sia corretta, per il controllo
agire come segue:
• Posizionaresu"ON"l'interruttoregeneraleamonte
della macchina.
• Premerelʼinterruttoredilinea(1)“PosizioneI”chesi
illumina.
• Seilcollegamentoècorrettoilpiattosuperiore(2)si
alza.
• Seilcollegamentononècorrettoilpiatto(2)siab-
bassa quindi spegnere immediatamente la macchina
posizionandolʼinterruttore(1)su “0” e disinserire
lʼinterruttorepostoamontedellamacchina.
PERICOLO
 -


 invertireduedeitrelidifasesull'interruttoregenerale
e ricontrollare il corretto funzionamento.
3.3.b - 
 
La macchina è dotata di una vite (3) per il collegamento
equipotenziale.
Per il collegamento svitare il dado della vite (3), collegare
il cavo della rete equipotenziale alla vite e riavvitare il
dado.

Avviare la macchina come indicato nel paragrafo fun-
zionamento e controllare il corretto funzionamento di
tutti i gruppi.
