PF 33 MT - PF 46 MT
Instalação e ligação
P - 10
FIG. 3
1
1
1
2
3
5
1
5

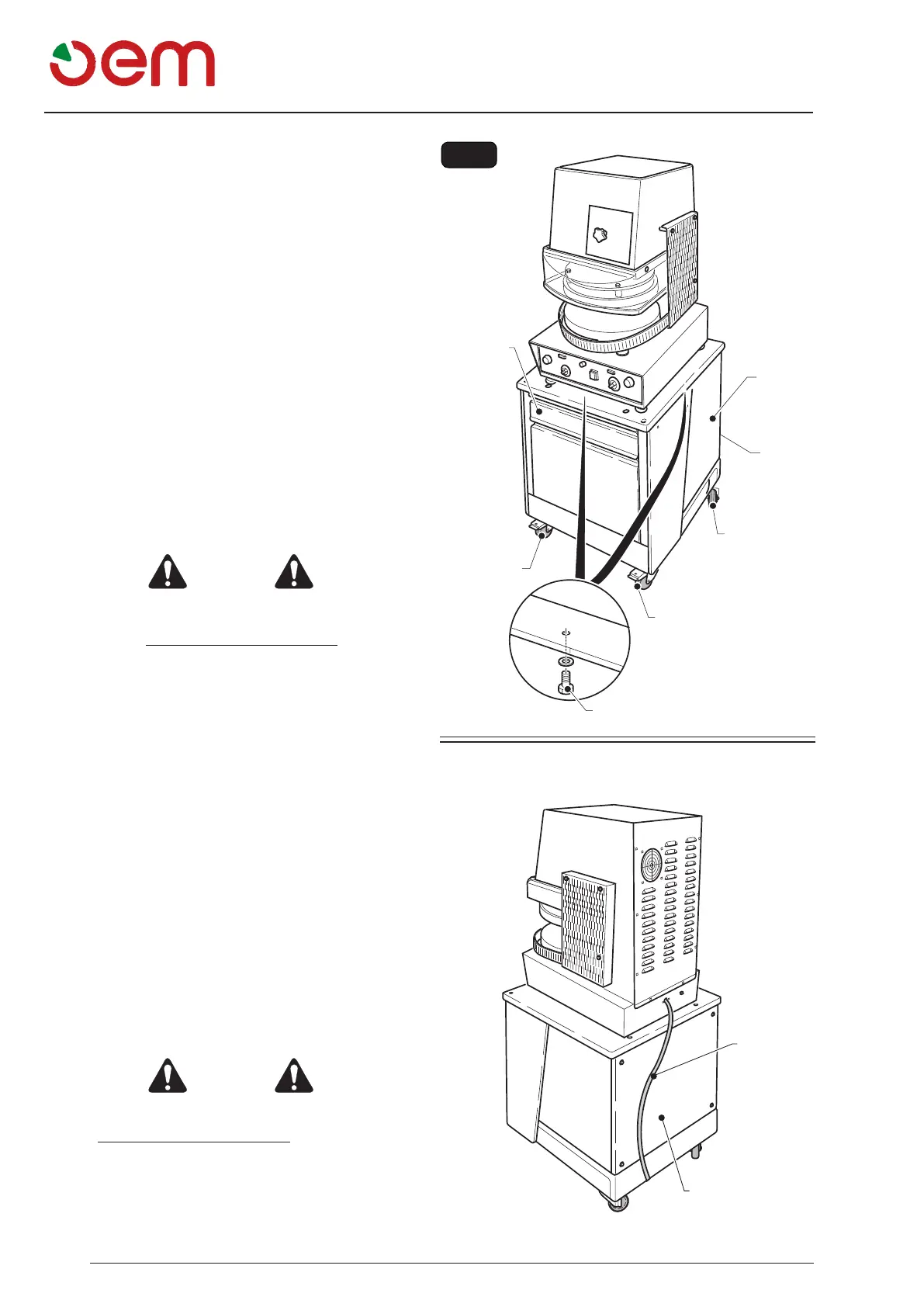

3.2.b - POSICIONAMENTO NO SUPORTE
COM CARRO (Fig. 3)
É possível posicionar a máquina sobre um suporte
apropriado com carro opcional. Para o posicionamento
proceder da seguinte maneira:
• Bloquear as rodas (1) do suporte com carro (2).
• Levantar a máquina como indicado no parágrafo 3.1
e posicioná-la sobre o suporte (2).
• Retire a gaveta (3) e o espaldar (5) para facilitar o
acesso à parte inferior da superfície de apoio.
• Fixar a máquina no suporte por meio de parafusos
(4) que foram entregues com a máquina.
3.3 - LIGAÇÃO ELÉCTRICA (Fig. 4)
PERIGO
• A linha eléctrica de alimentação deve ser dota-
da de um SECCIONADOR de LINHA omnipolar
adequado (interruptor automático magnetotérmico
e diferencial) posicionado antes do interruptor
general da unidade de controlo com abertura
mínima dos contactos de 3 mm.
• O INTERRUPTOR DE ALIMENTAÇÃO deve ser
colocado próximo da máquina por forma a ser
sempre visível em qualquer momento pelo ope-
rador durante as operações de trabalho, manu-
tenção e limpeza.
• A instalação terra deve estar em conformidade
com as normas eléctricas nacionais em vigor.
• Os cabos elétricos de alimentação devem ser
dimensionados em função da máxima corrente
requerida pela máquina e de modo que a queda
de tensão total, com plena carga, resulte inferior
aos 2%.
• Os dados relativos à linha eléctrica de alimenta-
ção devem corresponder com aqueles indicados
na placa de identicação e com os dados indi-
cados na tabela das características técnicas na
introdução do presente manual.
PERIGO
Antes de efectuar a ligação eléctrica, assegurar-se
que o SECCIONADOR de LINHA esteja desligado
(linha sem tensão), e então:
• Ligar o cabo de alimentação (1) que sai da máquina
ao seccionador de linha posicionado antes da mesma.
