PF 33 MT - PF 46 MT
D - 9
Maschinenaufstellung und - anschluss
FIG. 2
FIG. 1
1
2
400 mm
400 mm
1000 mm
600 mm
GEFAHRLAGE
Nur Fachtechniker dürfen alle in diesem Abschnitt
beschriebenen Verfahren durchführen.

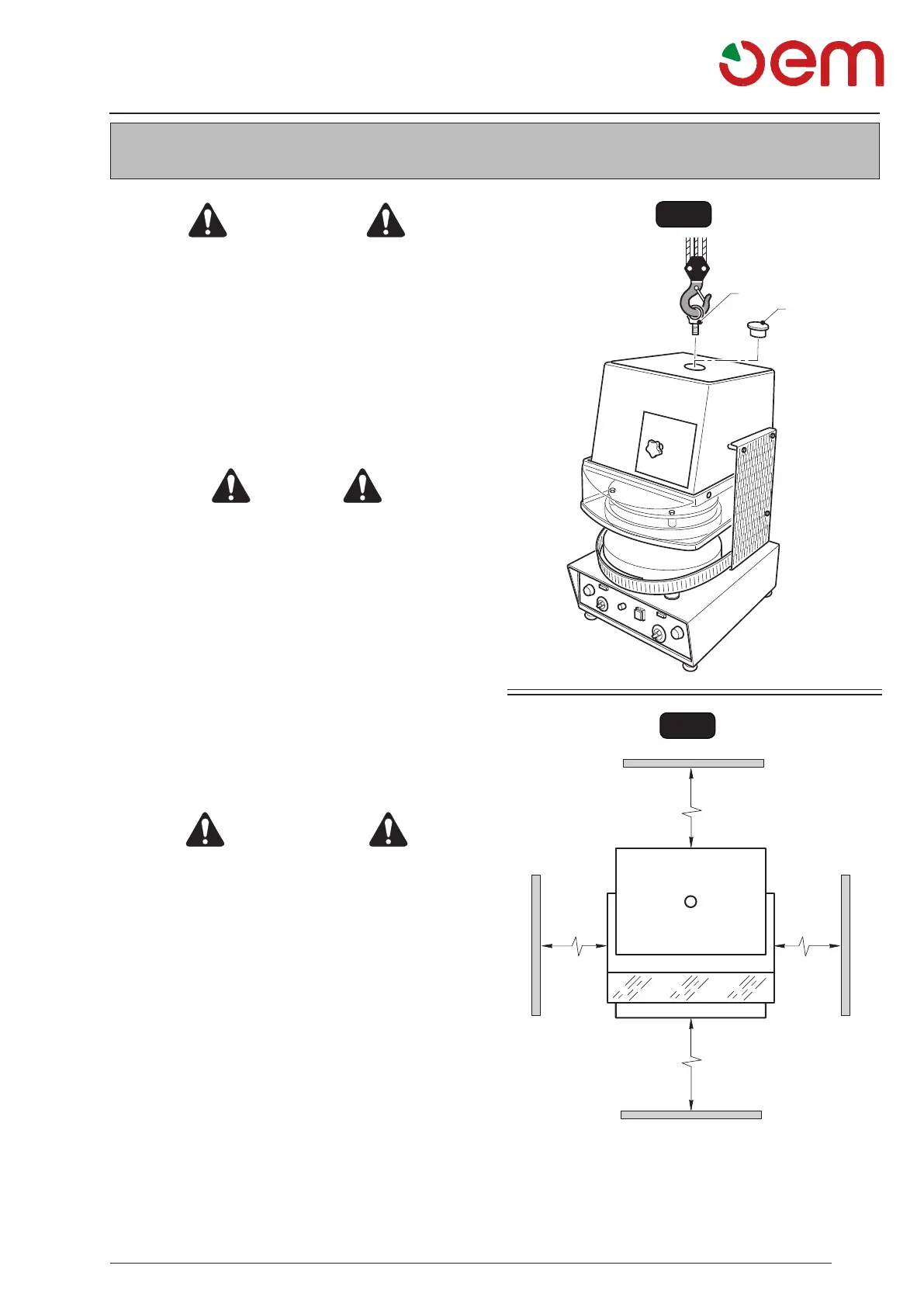

3.1 - MASCHINENHEBEN (Abb. 1)
• Den Deckel (1) entfernen
• Die Einhänge-Öse (2) anschrauben
• Den Haken eins Krans oder Lastzuges an der Einhän-
ge-Öse (2) befestigen.
GEFAHR
Es ist verboten neben dem Kran/Flaschenzug oder
unter der erhobenen Maschine zu stehen.
3.2 - MASCHINENPOSITIONIEREN (Abb. 2)
3.2.a - POSITIONIEREN DER BANK-MASCHINE
GEFAHRLAGE
Sich versichern, daß die Auageebene die in dem
Abschnitt "TECHNISCHE DATEN" angegebenen
Lasten stützen kann.
Die Hinweise in der Fig. 2 sorgfältig beachten, da die-
selben die erforderlichen, vom Benutzer/Techniker zu
beachtenden Sicherheitsmindestabstände angeben, um
jedes Arbeits- oder Instandhaltungsverfahren genau und
problemlos durchführen zu können.
Abschnitt 3
ABB. 1
ABB. 2
