Olec OLITE - 64 MV247 Board Layout for al 9

9-8 94MS20 Rev. B4

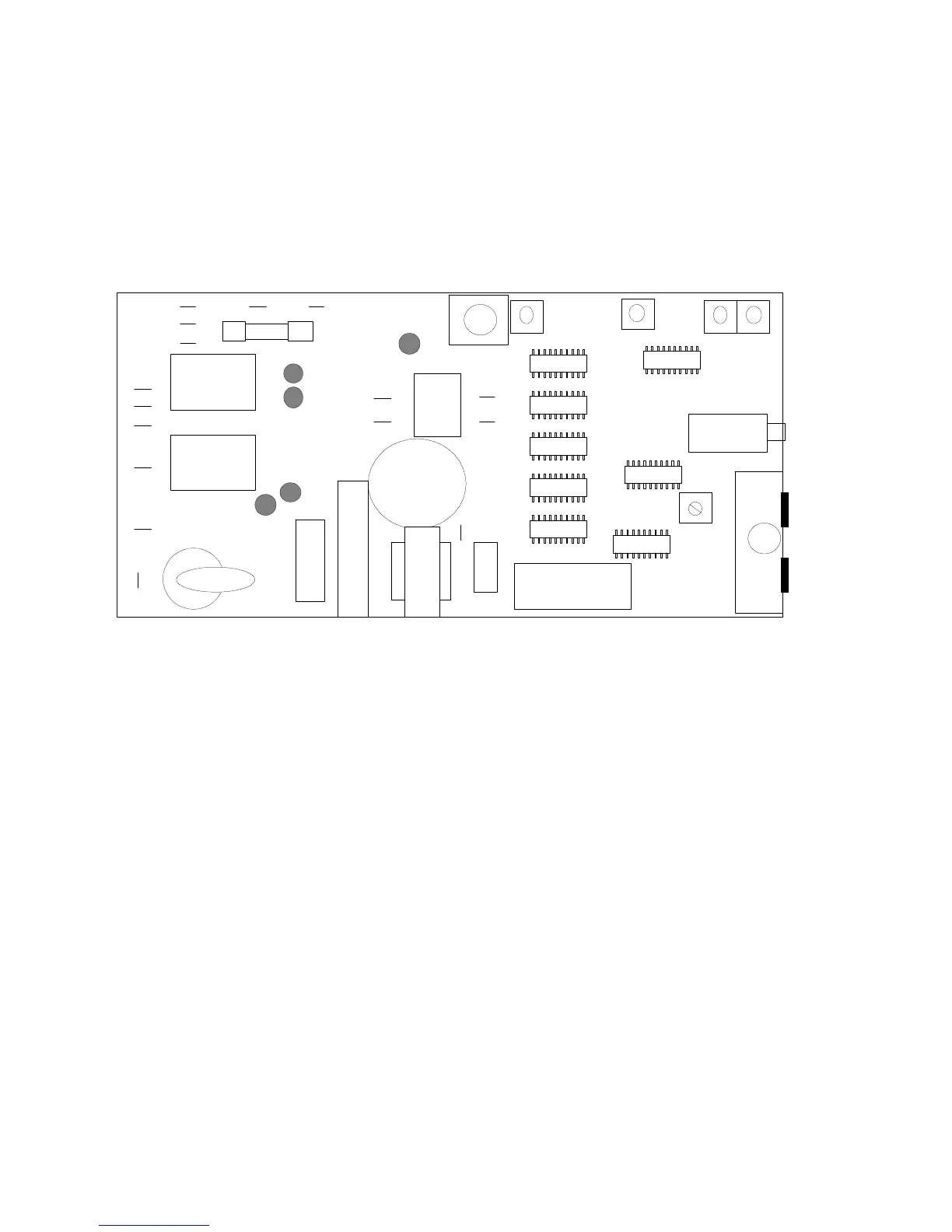

64MV247 Board Layout for AL 9
1) Ballast COM
2) AC COM
3) Lamp COM
4) Blower COM
5) Blower HOT
6) Medium Cap Input, brown
7) High Cap Input, blue
8) Low Cap Input, yellow
9) Lamp Lead HOT
10) Ballast AC HOT
11) Incoming AC HOT
12) Shutter Motor -
13) Shutter Motor +
14) Shutter Switch -
15) Shutter Switch +
16) Ground
A) Idle Adjustment
B) External Interlock
C) Photocell Din (to integrator)
D) Control Din (to integrator)
E) Overall Photocell adjust
F) Photocell A(high) adjust
G) Photocell B(low) adjust
H) Photocell
DS1) POWER
DS2) BLOWER
DS3) MED POWER
DS4) HIGH POWER
DS5) SHUTTER MOTOR
9
8
7
4
10 11
12
13
1
2
3
14
15
16
5
6
Fuse 10 Amp
DS1
DS2
DS3
DS4
DS5
A
B
C
D
EFGH
