5. Steuerschnittstellen für externe Geräte
5-1. LAN-Verbindung
Verwenden Sie LAN-Kabel, um AW-HE50, AW-RP50 und Hostcomputer zu verbinden.
Wenn Sie das Gerät direkt mit einer anderen Vorrichtung verbinden, verwenden Sie ein Crossover-Kabel.
Für Netzwerkverbindungen über eine Vorrichtung wie z. B. einen Hub (Switching-Hub) verwenden Sie Straight-Kabel.
Wenn kein Hub verwendet werden soll, achten Sie darauf, dass die Länge des LAN-Kabels 100 m nicht überschreitet
(bei Verwendung eines Kabels der Kategorie 5 oder höher).
Für weitere Details zu den Verbindungen und Einstellungen von AW-HE50 und AW-RP50 siehe “2-2-2. Anschlussbeispiel”
(Bedienungsanleitung <Grundlagen>).
Für Einzelheiten zu den verfügbaren Funktionen bei Verbindung mit dem Hostcomputer siehe “6. Verbindungen mit einem
Computer”.

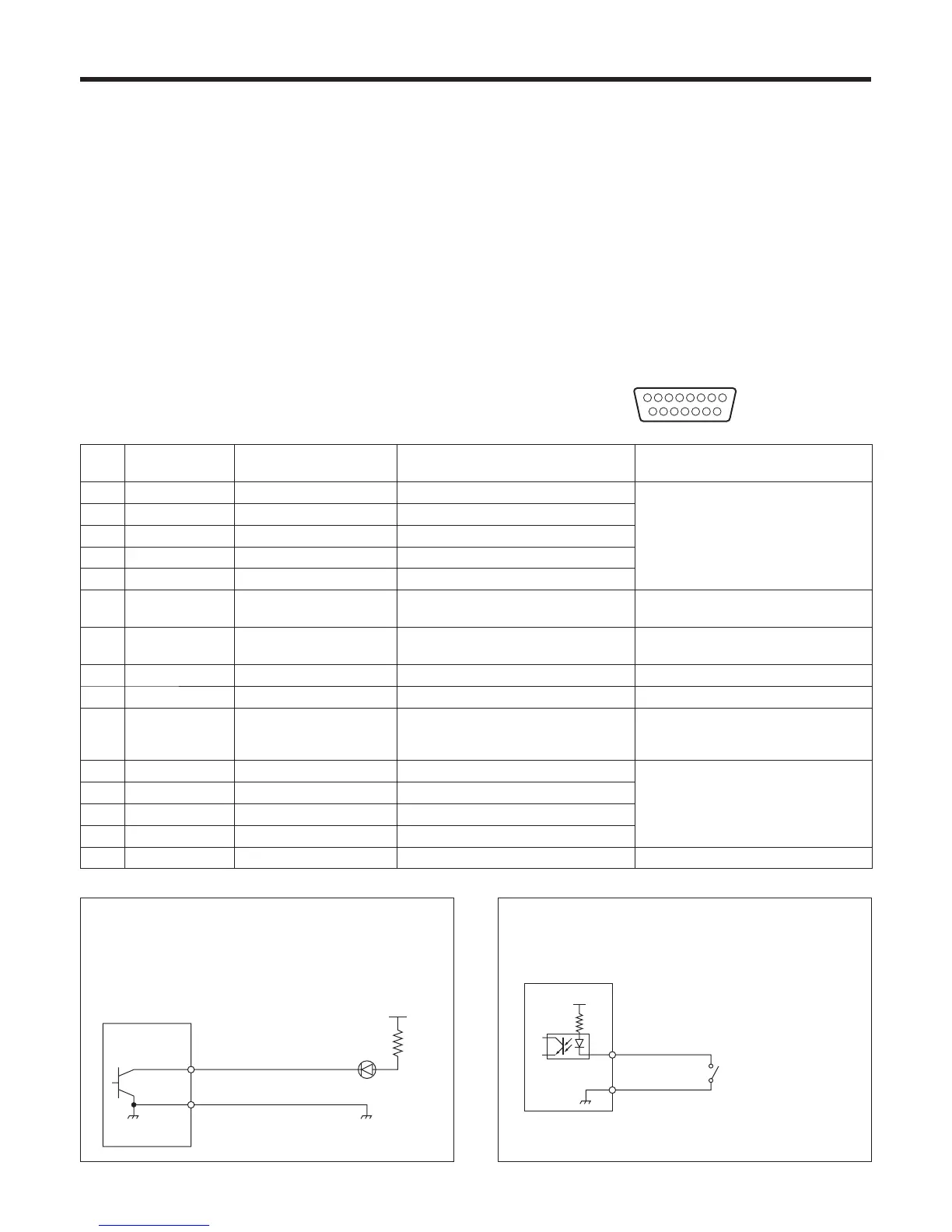

5-2. TALLY/GPI
Der Anschluss TALLY/GPI besitzt fünf Kontakteingänge
zur Steuerung des Gerätes über eine externe Vorrichtung
und sieben Open-Collector-Ausgänge zur Ausgabe der
Tally- und Status-Information vom Gerät zu einer externen
Vorrichtung.
(D-sub 15-polig, Buchse, Zollgewinde)
81
15
9
Stift-
Nr.
Signal Eingang/Ausgang Details des Signals Funktion
1 TALLY OUT1 Open-Collector-Ausgang Tally-Ausgang von Eingangsbild 1 Ein Niederpegelsignal wird während der
Tally-Ausgabe ausgegeben.
2 TALLY OUT2 Open-Collector-Ausgang Tally-Ausgang von Eingangsbild 2
3 TALLY OUT3 Open-Collector-Ausgang Tally-Ausgang von Eingangsbild 3
4 TALLY OUT4 Open-Collector-Ausgang Tally-Ausgang von Eingangsbild 4
5 TALLY OUT5 Open-Collector-Ausgang Tally-Ausgang von Eingangsbild 5
6 ALARM Open-Collector-Ausgang Lüfteralarm- oder Stromalarm-Ausgang Ein Niederpegelsignal wird bei
Auftreten einer Störung ausgegeben.
7 KEY ON Open-Collector-Ausgang Key-Kombinationsstatus-Ausgang Ein niedriger Pegel wird während der
Key-Kombinationen ausgegeben.
8 (RESERVE) Kontakt-Eingang (Reserve)
9 NC Unbenutzt
10 Tally Disable Kontakt-Eingang Tally-Signal aktivieren/deaktivieren Dieses Signal wird durch den
Kontakteingang aktiviert (und bei
Unterbrechung deaktiviert).
11 AUTO Kontakt-Eingang Taste AUTO des Übergangsteils Das Signal wird durch den
Kontakteingang (30 ms oder mehr)
funktionsfähig gemacht.
12 CUT Kontakt-Eingang Taste CUT des Übergangsteils
13 KeyON Kontakt-Eingang Taste KEY ON des Übergangsteils
14 PinPON Kontakt-Eingang Taste PinP des Übergangsteils
15 GND Masse Masse
GND
TALLY OUT1 – 5
ALARM
KEY ON
Tally-LED
Beispiel einer Open-Collector-Ausgangsverbindung
Stellen Sie sicher, dass die unten angegebenen
Bedingungen erfüllt sind.
Durchschlagfestigkeit: Max. DC 24 V
Stromstärke: Max. 50 mA
AW-HS50
(Max. Spannung: 24 V)
(Max. Stromstärke: 50 mA)
GND
Tally Disable
AUTO
CUT
KeyON
PinPON
+3.3 V
Beispiel einer Kontakteingangsverbindung
Verwenden Sie Kontakteingänge.
AW-HS50
