5. Interfacce di controllo di dispositivi esterni
5-1. Connessione LAN
Utilizzare cavi LAN per collegare l’AW-HE50, l’AW-RP50 e il computer host.
Se l’unità viene collegata direttamente a un altro dispositivo, utilizzare un cavo incrociato.
Per le connessioni di rete mediante un dispositivo, per esempio un hub (hub di commutazione), utilizzare cavi dritti.
Se non si utilizza un hub, verificare che la lunghezza del cavo LAN non superi 100 metri (utilizzare un cavo di categoria 5 o
superiore).
Per ulteriori dettagli sui collegamenti e sulle impostazioni dell’AW-HE50 e dell’AW-RP50, vedere “2-2-2. Esempi di
collegamenti” (Istruzioni per l’uso <Basilari>).
Per informazioni dettagliate sulle funzioni disponibili quando si esegue il collegamento con un computer host, vedere
“6. Collegamenti con un computer”.

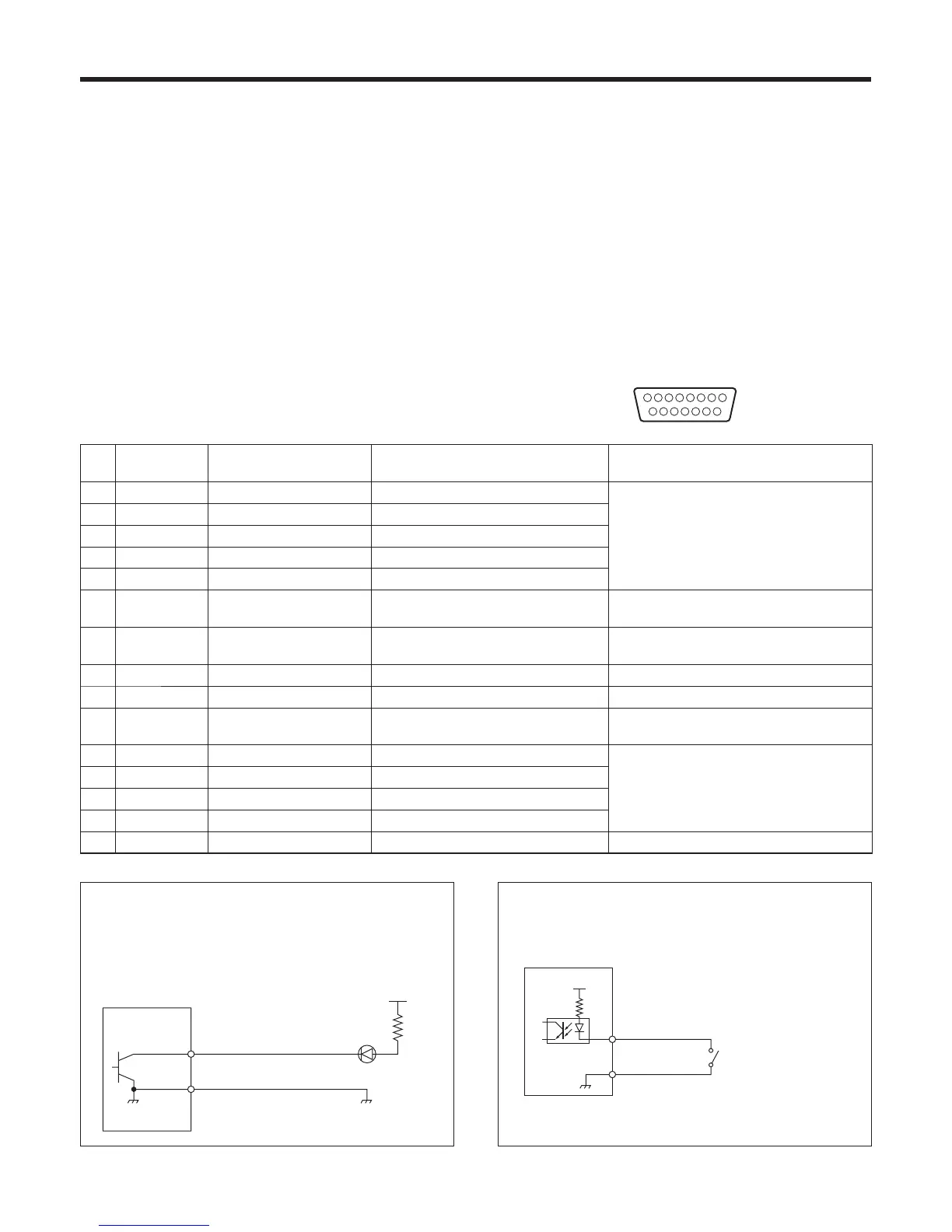

5-2. TALLY/GPI
Il connettore TALLY/GPI è munito di cinque porte di ingresso
a contatto, per controllare l’unità da un dispositivo esterno,
e di sette porte di uscita a collettore aperto, per inviare
in uscita le informazioni tally e di stato dall’unità a un
dispositivo esterno.
(D-sub 15 pin, femmina, filettatura in pollici)
81
15
9
N.
pin
Segnale Ingresso/uscita Dettagli del segnale Operazione
1 TALLY OUT1 Uscita a collettore aperto Uscita tally dell’immagine in ingresso 1 Viene inviato in uscita un segnale a basso
livello durante l’uscita tally.
2 TALLY OUT2 Uscita a collettore aperto Uscita tally dell’immagine in ingresso 2
3 TALLY OUT3 Uscita a collettore aperto Uscita tally dell’immagine in ingresso 3
4 TALLY OUT4 Uscita a collettore aperto Uscita tally dell’immagine in ingresso 4
5 TALLY OUT5 Uscita a collettore aperto Uscita tally dell’immagine in ingresso 5
6 ALARM Uscita a collettore aperto Uscita allarme ventola o allarme
alimentazione
Viene inviato in uscita un segnale a basso
livello se si è verificato un problema.
7 KEY ON Uscita a collettore aperto Uscita stato di combinazione chiave Viene inviato in uscita un segnale a basso
livello durante la combinazione delle chiavi.
8 (RESERVE) Ingresso a contatto (Riservato)
9 NC Non usato
10 Tally Disable Ingresso a contatto Attivazione/disattivazione segnale tally Questo segnale viene attivato dall’ingresso a
contatto (e disattivato se aperto).
11 AUTO Ingresso a contatto Tasto AUTO nell’area delle transizioni Il segnale viene reso operativo dall’ingresso
a contatto (30 ms o più).
12 CUT Ingresso a contatto Tasto CUT nell’area delle transizioni
13 KeyON Ingresso a contatto Tasto KEY ON nell’area delle transizioni
14 PinPON Ingresso a contatto Tasto PinP nell’area delle transizioni
15 GND Massa Massa
GND
TALLY OUT1 – 5
ALARM
KEY ON
LED tally
Esempio di collegamento di un’uscita a collettore
aperto
Verificare che siano rispettate le seguenti condizioni.
Resistenza dielettrica: max. 24 V c.c.
Corrente: max. 50 mA
AW-HS50
(Tensione max.: 24 V)
(Corrente max.: 50 mA)
GND
Tally Disable
AUTO
CUT
KeyON
PinPON
+3.3 V
Esempio di collegamento di un ingresso a contatto
Dotare di ingressi a contatto.
AW-HS50
To Next Page
