45 (S)
5. Interfaces para control de aparatos externos
5-1. Conexión LAN
Utilice cables LAN para conectar la AW-HE50, el AW-RP50 y el ordenador anfitrión.
Cuando conecte directamente la unidad a otro aparato, utilice un cable de cruce.
Para las conexiones a través de un aparato como, por ejemplo, un concentrador (concentrador de conmutación), utilice cables
rectos.
Cuando no se vaya a utilizar un concentrador, asegúrese de que la longitud del cable no sobrepase los 100 metros (cuando se
utilice un cable de categoría 5 o superior).
Para conocer más detalles de las conexiones de la AW-HE50 y del AW-RP50 y los ajustes, consulte “2-2-2. Ejemplo de
conexiones” (<Lo básico> Instrucciones de funcionamiento).
Para conocer detalles de las funciones disponibles cuando se ha hecho una conexión a un ordenador anfitrión, consulte “6.
Conexiones con un ordenador”.

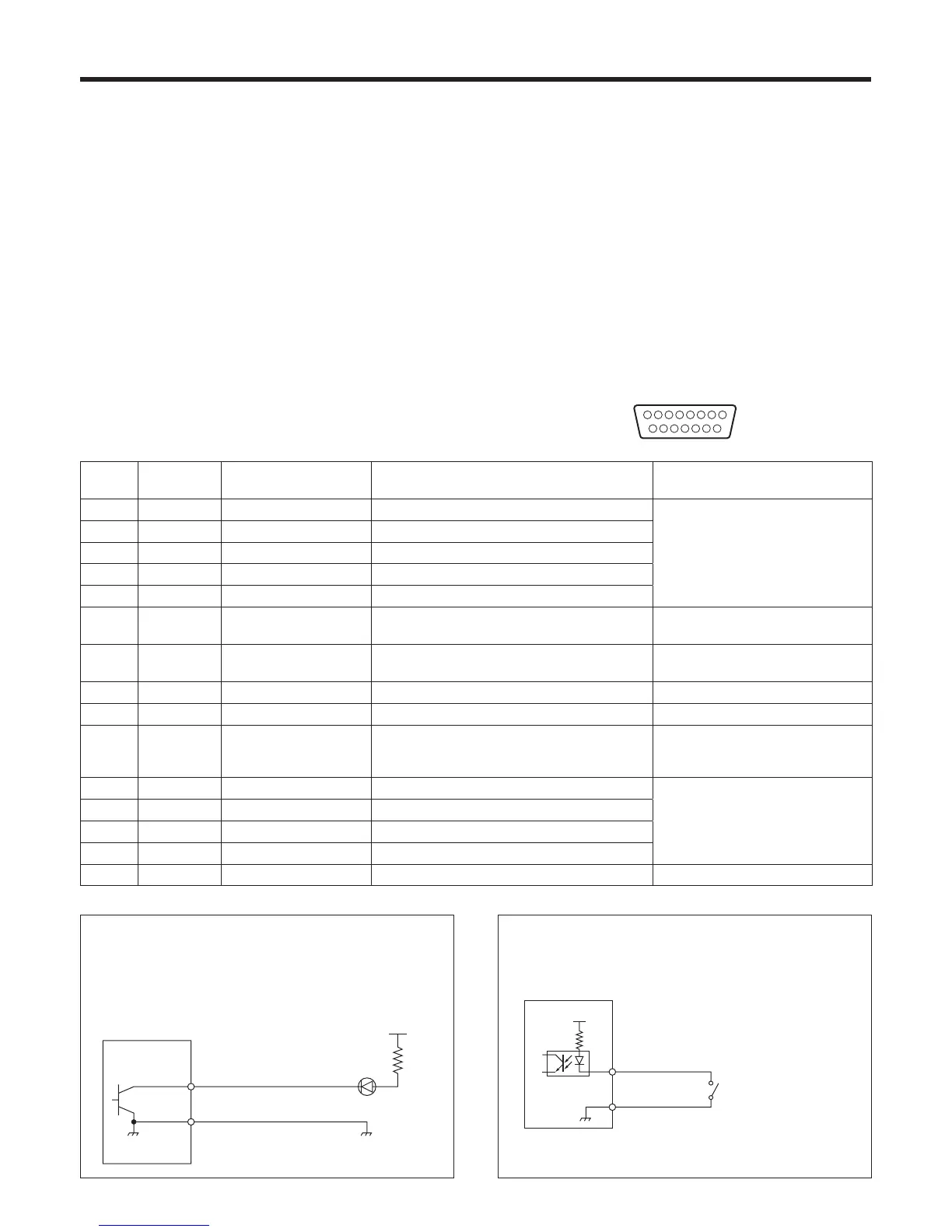

5-2. TALLY/GPI
El conector TALLY/GPI incorpora cinco puertos de entrada
de contacto para controlar la unidad desde un aparato
externo, y siete puertos de salida de colector abierto
para dar salida a un aparato externo a la información de
señalización y estado procedente de la unidad.
(D-sub, 15 contactos, hembra, rosca en pulgadas)
81
15
9
N.° de
contacto
Señal Entrada/Salida Detalles de señal Operación
1 TALLY OUT1 Salida de colector abierto Salida de señalización de la imagen de entrada 1 Durante la salida de señalización sale
una señal de bajo nivel.
2 TALLY OUT2 Salida de colector abierto Salida de señalización de la imagen de entrada 2
3 TALLY OUT3 Salida de colector abierto Salida de señalización de la imagen de entrada 3
4 TALLY OUT4 Salida de colector abierto Salida de señalización de la imagen de entrada 4
5 TALLY OUT5 Salida de colector abierto Salida de señalización de la imagen de entrada 5
6 ALARM Salida de colector abierto Alarma de ventilador o salida de alarma de
alimentación
Cuando se produce un problema sale
una señal de bajo nivel.
7 KEY ON Salida de colector abierto Salida del estado de combinación de keying Durante las combinaciones de keying
sale un nivel bajo.
8 (RESERVE) Entrada de contacto (Reserva)
9 NC No se utiliza
10 Tally Disable Entrada de contacto Activación/desactivación de señal de
señalización
Esta señal se activa mediante la
entrada de contacto (y se desactiva
cuando está abierta).
11 AUTO Entrada de contacto Botón AUTO de la parte de transición Esta señal entra en funcionamiento
mediante la entrada de contacto
(30 ms o más).
12 CUT Entrada de contacto Botón CUT de la parte de transición
13 KeyON Entrada de contacto Botón KEY ON de la parte de transición
14 PinPON Entrada de contacto Botón PinP de la parte de transición
15 GND Tierra Tierra
GND
TALLY OUT1 – 5
ALARM
KEY ON
LED de señalización
Ejemplo de conexión de salida de colector abierto
Asegúrese de que se cumplan las condiciones dadas a
continuación.
Resistencia dieléctrica: Máxima de 24 V CC
Corriente: Máxima de 50 mA
AW-HS50
(Tensión máxima: 24 V)
(Corriente máxima: 50 mA)
GND
Tally Disable
AUTO
CUT
KeyON
PinPON
+3.3 V
Ejemplo de una conexión de entrada de contacto
Provea entradas de contactos.
AW-HS50
