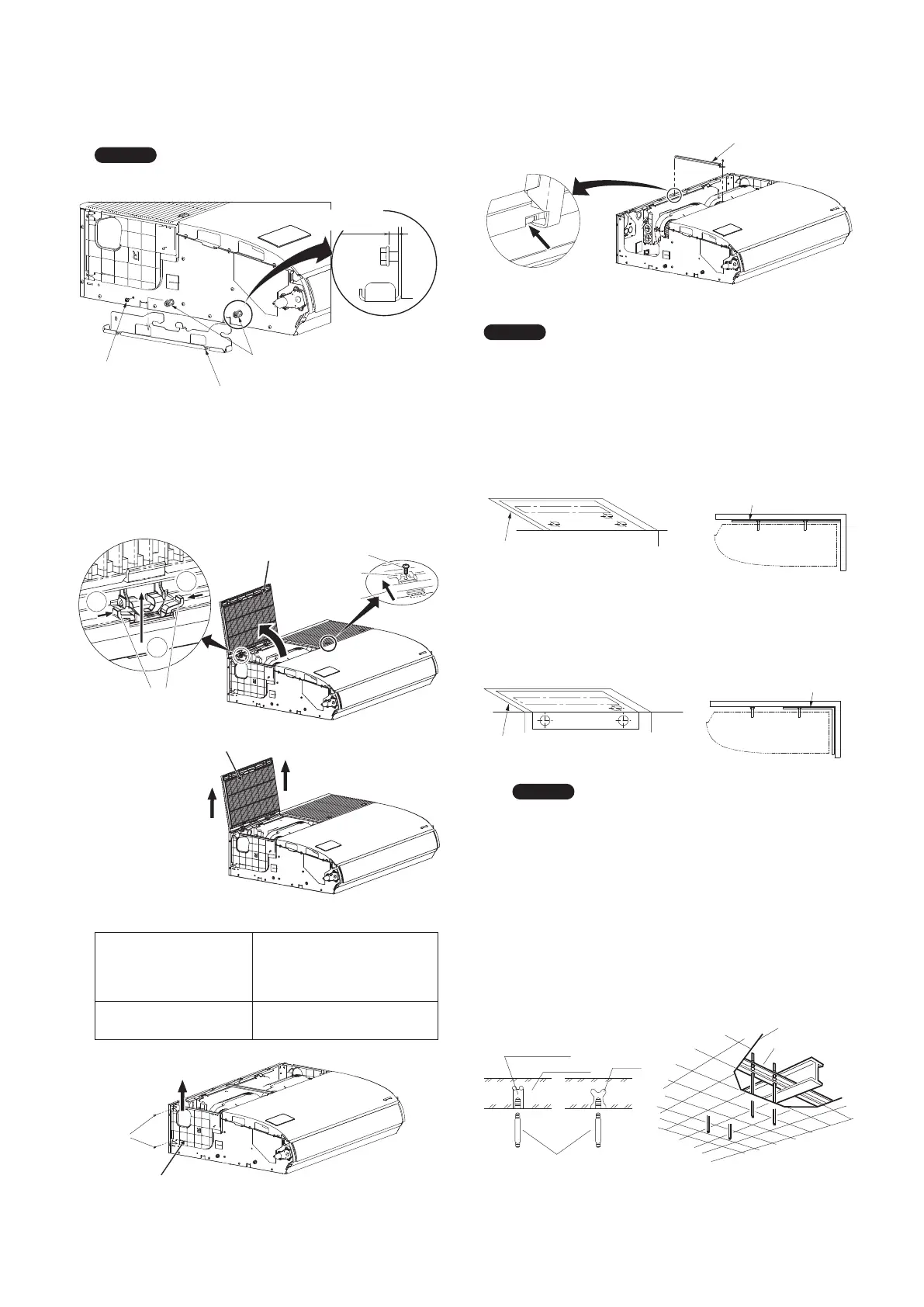

3-2. Preparazione prima dell’installazione
(1) Rimuovere la staffa (per sospendere l’unità interna).
Allentare i bulloni di sospensione M8.
Rimuovere quindi la staffa.
NOTA
Allentare i bulloni di sospensione M8 ed esporre lo stelo
dei bulloni per meno di 8 mm.
Vite M4 per impedire il
distacco della staffa
Bulloni di sospensione M8 per
sospendere l’unità interna
Staffa
Meno di 8 mm
(2) Rimuovere la griglia della presa d’aria prima di sospendere
l’unità interna. Per prima cosa, rimuovere le 2 viti di
fissaggio dai dispositivi di blocco. Aprire la griglia della
presa d’aria e trattenere le linguette del dispositivi di
bloccaggio su entrambi i lati. Rimuovere quindi la griglia
della presa d’aria e le linguette di sospensione poste sul
lato sinistro e destro dell’unità interna.



1
1
2
Far scorrere
Dispositivo di
bloccaggio
linguette
Vite
Griglia della
presa d’aria
Griglia della presa d’aria
Rimuovere
Rimuovere
(3) Rimuovere la piastra laterale sul lato della tubazione.
Collegamento tubazione
sul lato posteriore e
superiore
Rimuovere 2 viti.
Far scorrere la piastra laterale
nella direzione mostrata dalla
freccia e rimuoverla.
Collegamento tubazione
sul lato destro
Non rimuovere la piastra
laterale.
Rimuovere
Vite
Piastra laterale
(4) Rimuovere la staffa centrale.
Durante le operazioni di cablaggio, se necessario
rimuovere la staffa centrale. Una volta completato il
cablaggio, reinstallare la staffa centrale nella posizione
originaria.
Staffa centrale
3-3. Sospensione dell’unità interna
NOTA
Essendo in carta, lo schema può subire variazioni dimensionali
a causa delle temperature e dell’umidità. Per questo, prima di
praticare i fori, è necessario controllare ed eventualmente
correggere le distanze fra i segni.
(1) Posizionando lo schema d’installazione a grandezza
naturale sul soffitto, è possibile individuare la posizione dei
bulloni di sospensione.
Segnare con una matita i punti in cui praticare i fori.
Schema d’installazione a
grandezza naturale
Soffitto
Parete
Schema d’installazione a
grandezza naturale
(2) Piegando lo schema d’installazione a grandezza naturale
ad angolo retto tra soffitto e parete, è possibile individuare
la posizione dell’entrata per la tubazione e il cablaggio
interni e anche dei bulloni di sospensione.
Segnare con una matita i punti in cui praticare i fori.
Schema d’installazione
a grandezza naturale
Soffitto
Parete
Schema d’installazione a
grandezza naturale
NOTA
Le misure indicate si riferiscono a quando l’unità interna è
posizionata contro una parete.
Se viene installata lontana dalla parete, è necessario
tenere conto anche dell’inclinazione richiesta per lo
scarico.
(3) Praticare i fori nei 4 punti indicati nello schema a
grandezza naturale.
(4) A seconda del tipo di soffitto:
a) Inserire i bulloni di sospensione
oppure
b) Usare i supporti a soffitto esistenti o realizzare dei
supporti adatti.
Ancoraggio a muro
Tappo a muro
Bullone di sospensione
(M10 oppure 3/8")
(non in dotazione)
Inserire
Mattonelle del soffitto
Supporto del
soffitto
Cemento
a) b)
