1. GENERALIDADES
Este manual descreve brevemente onde e como instalar o sistema de ar condicionado. Por favor, leia todas as instruções para as
unidades interiores e exteriores, e certifique-se de que todas as peças listadas estão incluídas com o sistema antes de começar
qualquer serviço.
A instalação da tubagem deve ser mantida a um mínimo.
ADVERTÊNCIA
Este símbolo mostra que este equipamento utiliza um refrigerante inflamável. No caso de fuga do
refrigerante num ambiente com uma fonte de ignição externa, existe a possibilidade de inflamação do
refrigerante.
PRECAUÇÃO
Este símbolo mostra o tipo de refrigerante inflamável contido no sistema.
PRECAUÇÃO
Este símbolo mostra que as Instruções de operação devem ser atentamente lidas.
PRECAUÇÃO
Este símbolo mostra que pessoal de assistência deve manusear este equipamento com referência ao
Manual técnico.
PRECAUÇÃO
Este símbolo mostra que existem informações nas Instruções de operação e/ou Instruções de instalação.
1-1. Ferramentas necessárias para a instalação (não
fornecidas)
1. Chave de fendas normal
2. Chave de fendas Phillips
3. Faca ou aparelho para pelar cabos
4. Fita métrica
5. Nível de carpinteiro
6. Serra de sabre ou serra de ponta
7. Serra para metais
8. Brocas ocas
9. Martelo
10. Perfuradora
11. Cortador de tubos
12. Alargador de tubos
13. Chave dinamométrica
14. Chave ajustável
15. Escareador (para retirar rebarbas)
1-2. Acessórios fornecidos com a unidade
Os acessórios fornecidos se encontram dentro da unidade
interior.
Abra a grade de admissão de ar da unidade interior e retire a
embalagem dos acessórios.
Consulte a secção “3-2. Preparação antes da instalação”.

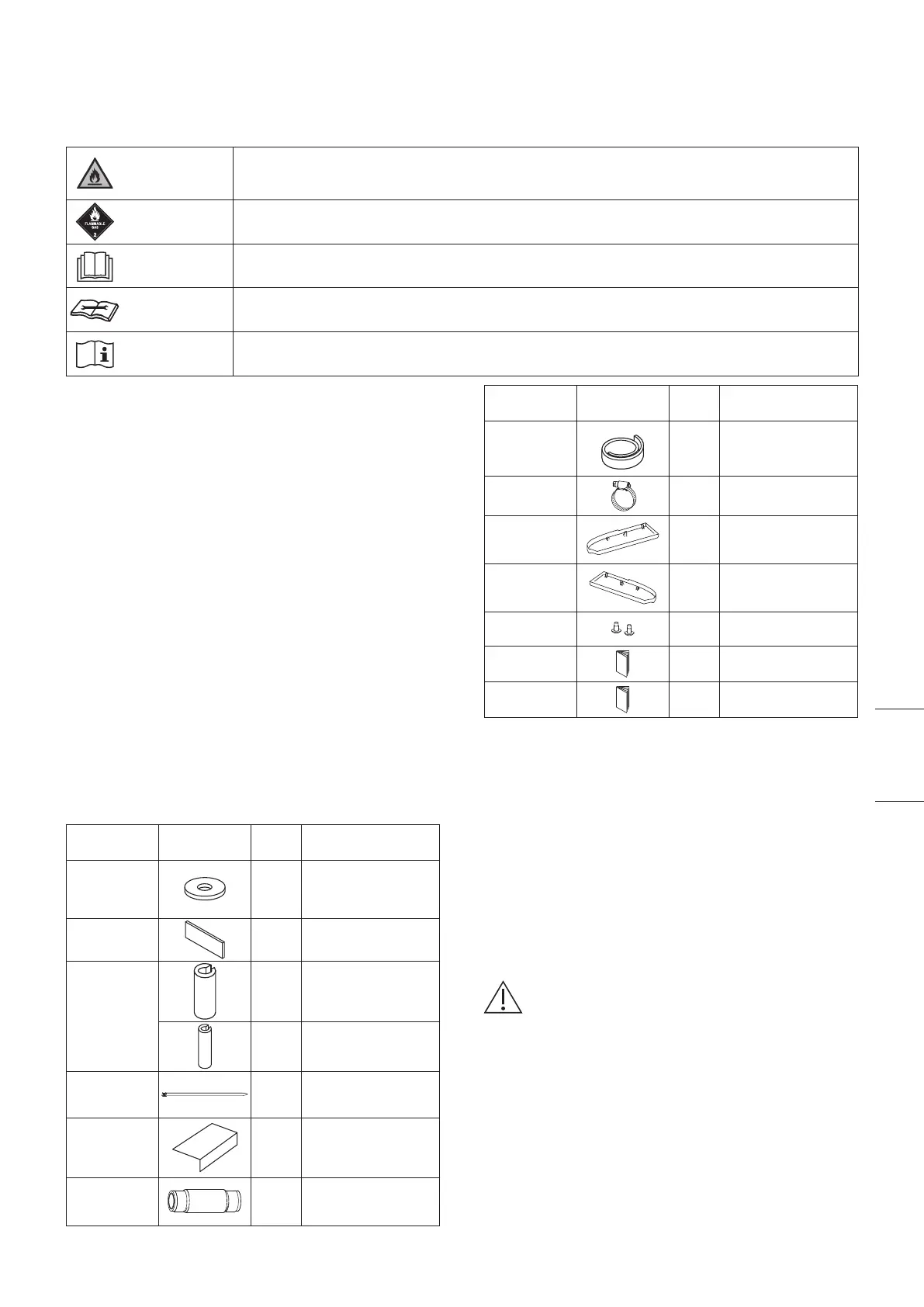

Tabela 1-1 (Tecto)
Nomes dos
componentes
Figura Quant. Observações
Anilha
especial
4
Para suspensão
temporária da
unidade interior
desde o tecto
Isolante de
drenagem
2
Para união do tubo
flexível de drenagem
Isolante de
afunilamento
1
Para união do tubo
flexível de gás
1
Para uniões do tubo
de líquido
Abraçadeira
6
Para isolante de
afunilamento e
cablagem
Diagrama de
instalação
em escala
completa
1
Para posicionamento
da instalação
Tubo flexível
de drenagem
1
Para unidade
principal + uniões dos
tubos PVC
Nomes dos
componentes
Figura Quant. Observações
Fita isolante
2
Para porcas
afuniladas de tubos
de gás e líquido
Banda de
tubo flexível
1
Para ligação do tubo
flexível de drenagem
Tampa lateral
(R)
1
(Embalada na caixa
de cartão) Para lado
direito
Tampa lateral
(L)
1
(Embalada na caixa
de cartão) Para lado
esquerdo
Parafuso
2
Para tampa lateral
(L/R)
Instruções de
operação
1
Instruções de
instalação
1
1-3. Tipo do tubo de cobre e material de isolamento
Se quiser comprar esses materiais separadamente de uma
fonte local, precisará:
1. Tubo de cobre recozido desoxidado para a tubagem do
refrigerante.
2. Isolamento de polietileno de espuma para tubos de cobre
conforme necessário para o comprimento preciso da
tubagem. A espessura da parede do isolamento não deve
ser menor do que 8 mm.
3. Utilize fio de cobre isolado para a instalação eléctrica de
campo.
O tamanho dos fios varia com o comprimento total da
instalação eléctrica.
Consulte a secção “4. INSTALAÇÃO ELÉCTRICA” para
mais informações.
PRECAUÇÃO
Verifique as normas e regulamentos locais de instalações
eléctricas antes de comprar o fio.
Verifique também se existem quaisquer instruções ou
limitações especificadas.
1-4.
Materiais adicionais necessários para a Instalação
1. Fita para refrigeração (blindada)
2. Braçadeiras ou grampos isolados para o fio de ligação
(Consulte as normas locais.)
3. Massa de enchimento
4. Lubrificante para a tubagem de refrigeração
5. Grampos ou braçadeiras tipo sela para segurar a tubagem
do refrigerante
6. Balança para pesar
