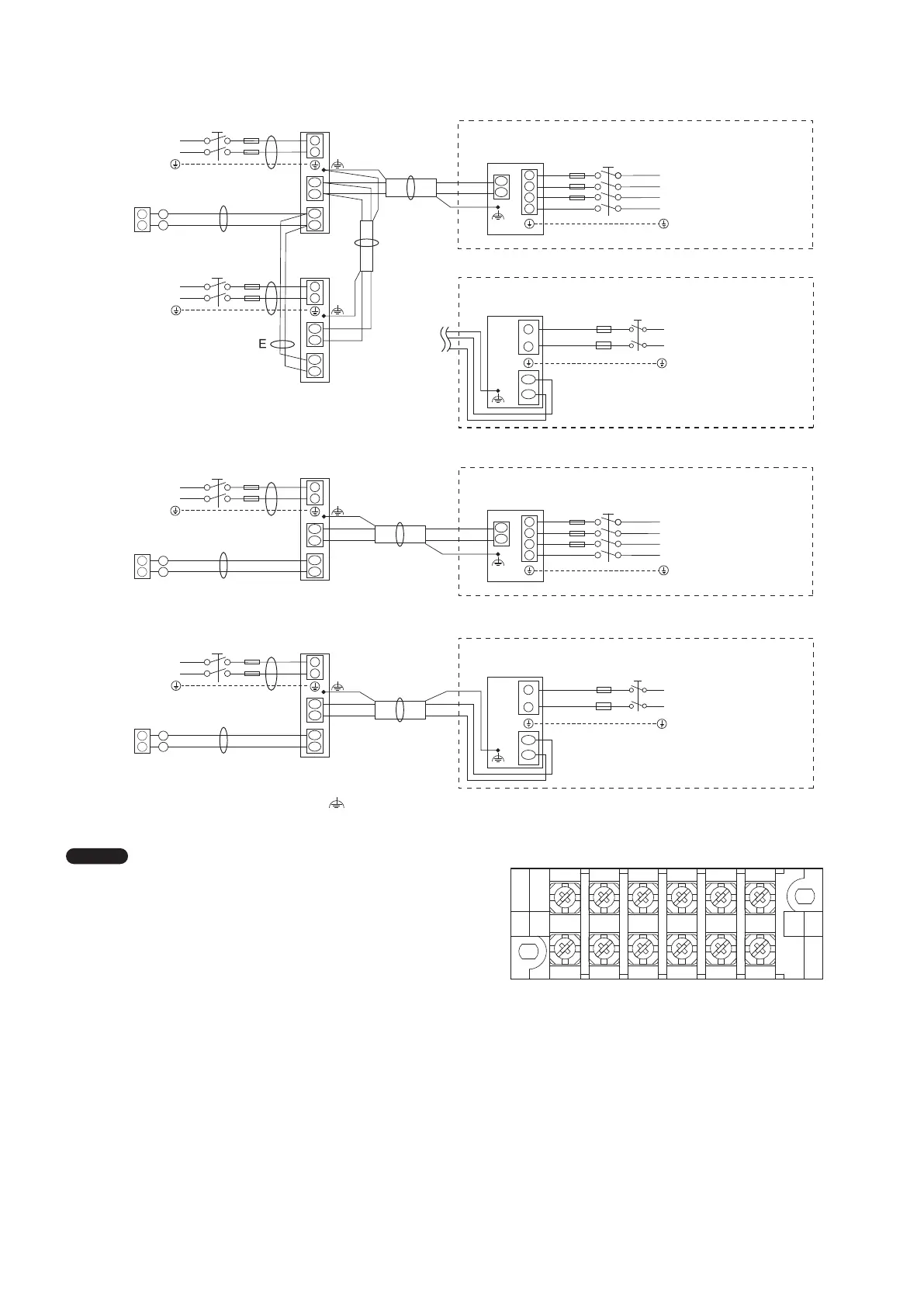

4-3. Diagramas do sistema eléctrico
N OTA
(1) Consulte a secção “4-2. Comprimento e diâmetro do
fio recomendados para o sistema de fornecimento de
energia” para a explicação de “B”, “C”, “D” e “E” no
diagrama acima.
(2) O diagrama de ligação básica da unidade interior mostra
os quadros de terminais e, portanto, os quadros de
terminais no seu equipamento podem diferir do mostrado
no diagrama.
(3) O endereço do circuito do refrigerante (R.C.) deve ser
definido antes de ligar a alimentação.
(4) Com respeito à definição do endereço R.C., consulte as
instruções de instalação fornecidas com o telecomando
(opcional).
A definição automática do endereço pode ser
automaticamente executada pelo telecomando.
Fornecimento
de energia
Cablagem do
telecomando
Cablagem de
controlo entre
unidades
L N U1 U2 R1 R2
Quadro de terminais 6P
Tipo T2
L2
L1
U2
U1
L3
N
L1
L2
L3
N
U2
R2
U1
R1
R2
R1
L
N
U2
U1
2
1
D
C
B
L
N
L
N
2
1
B
C
L
N
L
N
U2
U1
N
L
L2
L1
U2
U1
L3
N
L1
L2
L3
N
U2
R2
U1
R1
R2
R1
L
N
U2
U1
2
1
D
B
L
N
L
N
2
1
B
C
C
L
N
L
N
U2
U1
N
L
2
1
D
2
1
Fornecimento de energia
220-230-240V ~ 50Hz
■
Europa
■
Oceania
Telecomando
WHT
BLK
Fornecimento de energia
220-230-240V ~ 50Hz
Fornecimento de energia
380-400-415V 3N ~ 50Hz
Ligação à terra
Ligação à terra
* Ligações do modelo trifásico
Unidade exterior (trifásica)
Unidade inversora
Ligação à terra
Unidade
interior
(Nº 1)
Unidade
interior
(Nº 2)
Ligação à terra
* Ligações do modelo monofásico
Fornecimento de energia
220-230-240V ~ 50Hz
Unidade exterior (monofásica)
Unidade inversora
Fornecimento de energia
230-240V ~ 50Hz
Telecomando
Telecomando
WHT
BLK
WHT
BLK
Fornecimento de energia
230-240V ~ 50Hz
Fornecimento de energia
400-415V 3N ~ 50Hz
Ligação à terra
Ligação à terra
* Ligações do modelo trifásico
Unidade exterior (trifásica)
Unidade inversora
Ligação à terra
Unidade
interior
Unidade
interior
Ligação à terra
* Ligações do modelo monofásico
Fornecimento de energia
230-240V ~ 50Hz
Unidade exterior (monofásica)
Unidade inversora
(
: Ligação à terra funcional)
