ESPAÑOL
1. GENERAL
Este manual describe brevemente el lugar y la forma de instalación de un sistema acondicionador de aire. Lea todas las instrucciones para las
unidades interior y exterior, y cerciórese de haber recibido todas las piezas antes de iniciar la instalación del sistema.
La instalación de las tuberías debe reducirse al mínimo.
ADVERTENCIA
Este símbolo indica que este equipo utiliza un refrigerante inflamable. Si se produce una fuga del
refrigerante y hay presente una fuente de ignición externa, existe la posibilidad de ignición.
PRECAUCIÓN
Este símbolo indica el tipo de refrigerante inflamable que contiene el sistema.
PRECAUCIÓN
Este símbolo indica que las instrucciones de funcionamiento se deben leer detenidamente.
PRECAUCIÓN
Este símbolo indica que el personal de mantenimiento debe manipular este equipo consultando el
Manual técnico.
PRECAUCIÓN
Este símbolo indica que hay información incluida en las instrucciones de funcionamiento o las
instrucciones de instalación.
1-1. Herramientas necesarias para la instalación (no
suministradas)
1. Destornillador de punta plana
2. Destornillador de cabeza Phillips
3. Cuchillo o pelador de cables
4. Cinta de medir
5. Nivel de carpintero
6. Sierra o serrucho de calar
7. Sierra para metales
8. Brocas sacatestigos
9. Martillo
10. Taladro
11. Cortador de tubos
12. Herramienta de abocardado de tubos
13. Llave dinamométrica
14. Llave inglesa
15. Escariador (para quitar las rebabas)
1-2. Accesorios suministrados con la unidad
Las piezas se encuentran dentro de la unidad interior.
Abra la rejilla de entrada de aire de la unidad interior y retire el
paquete de accesorios.
Consulte la sección “3-2. Preparativos antes de la instalación”.

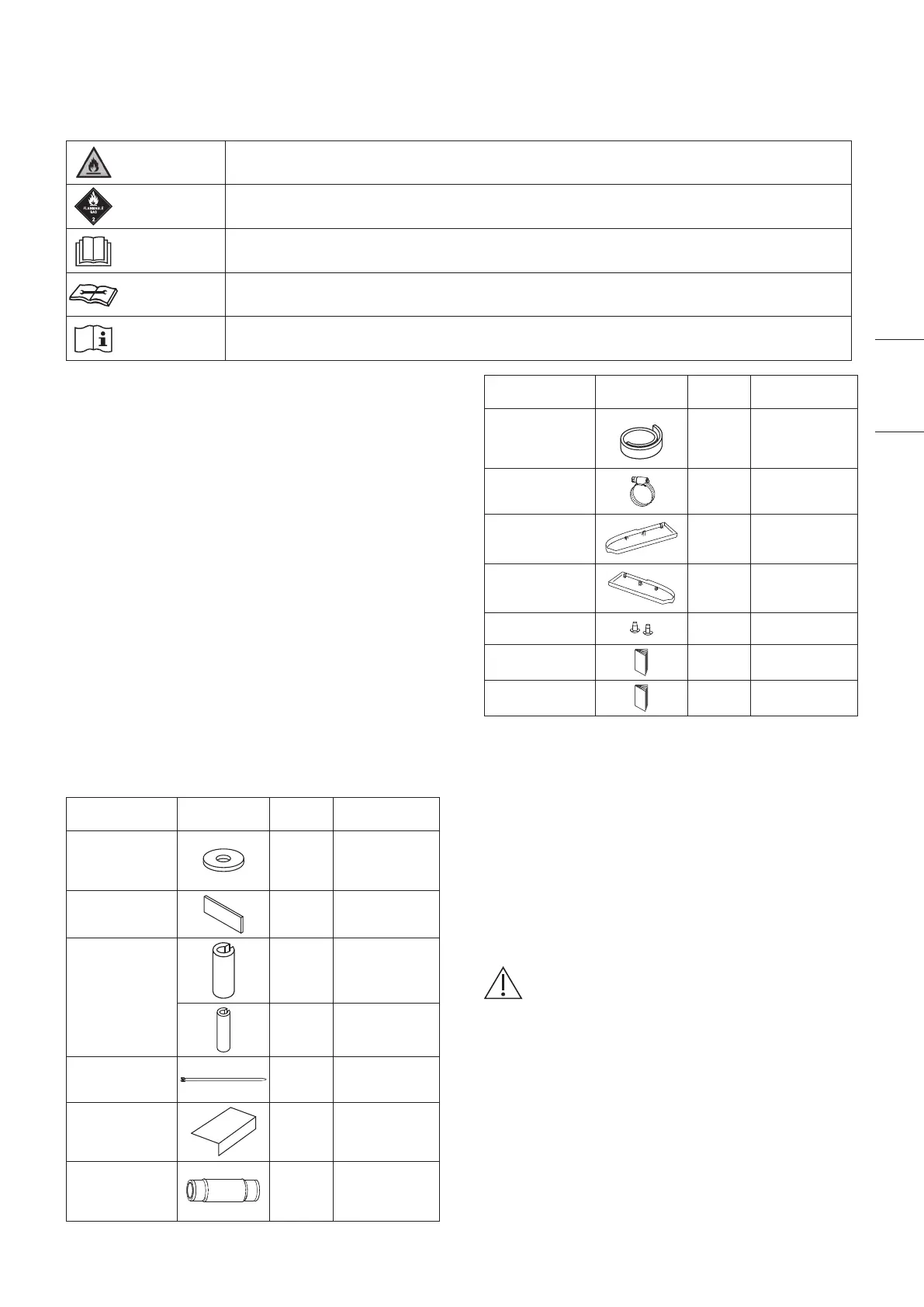

Tabla 1-1 (
Techo
)
Nombre de las
piezas
Figura Cantidad Observaciones
Arandela
especial
4
Para suspender
temporalmente
la unidad interior
del techo
Aislante de
drenaje
2
Para conexión
de manguera de
drenaje
Aislante para
partes
abocardadas
1
Para unión de
tubo de gas
1
Para uniones
del tubo de
líquido
Abrazadera
6
Para aislante de
drenaje y
cableado
Diagrama de
instalación de
escala completa
1
Para instalación
en posición
Manguera de
drenaje
1
Para la unidad
principal +
conexiones de
tubería PVC
Nombre de las
piezas
Figura Cantidad Observaciones
Cinta aislante
2
Para tuercas
abocardadas de
tubos de gas y
líquido
Banda de
manguera
1
Para conexión
de manguera
de drenaje
Cubierta lateral
(D)
1
(En paquete de
cartón) Para el
lado derecho
Cubierta lateral
(I)
1
(En paquete de
cartón) Para el
lado izquierdo
Tornillo
2
Para cubierta
lateral (I/D)
Instrucciones de
funcionamiento
1
Instrucciones de
instalación
1
1-3. Tipo de tubo de cobre y material aislante
Si desea adquirir estos materiales por separado en el mercado
local, necesitará:
1. Tubo de cobre recocido desoxidado para la tubería de
refrigerante.
2. Aislante de espuma de polietileno para los tubos de cobre
según sus necesidades para la longitud precisa de los
tubos. El espesor de la pared del aislador no debe ser
inferior a 8 mm.
3. Utilice cable de cobre aislado para el cableado en el sitio.
El tamaño de los cables varía según la longitud total del
cableado.
Consulte la sección “4. CABLEADO ELÉCTRICO” para
obtener más información.
PRECAUCIÓN
Consulte las normas y los códigos eléctricos locales antes
de obtener los cables.
Además, compruebe cualquier instrucción o limitación
especificada.
1-4.
Materiales adicionales necesarios para la instalación
1. Cinta de refrigeración (blindada)
2. Grapas o abrazaderas aisladas para el cable de conexión
(consulte los códigos locales.)
3. Masilla
4. Lubricante para la tubería de refrigeración
5.
Abrazaderas o monturas para fijar la tubería de refrigerante
6. Balanza para pesar
