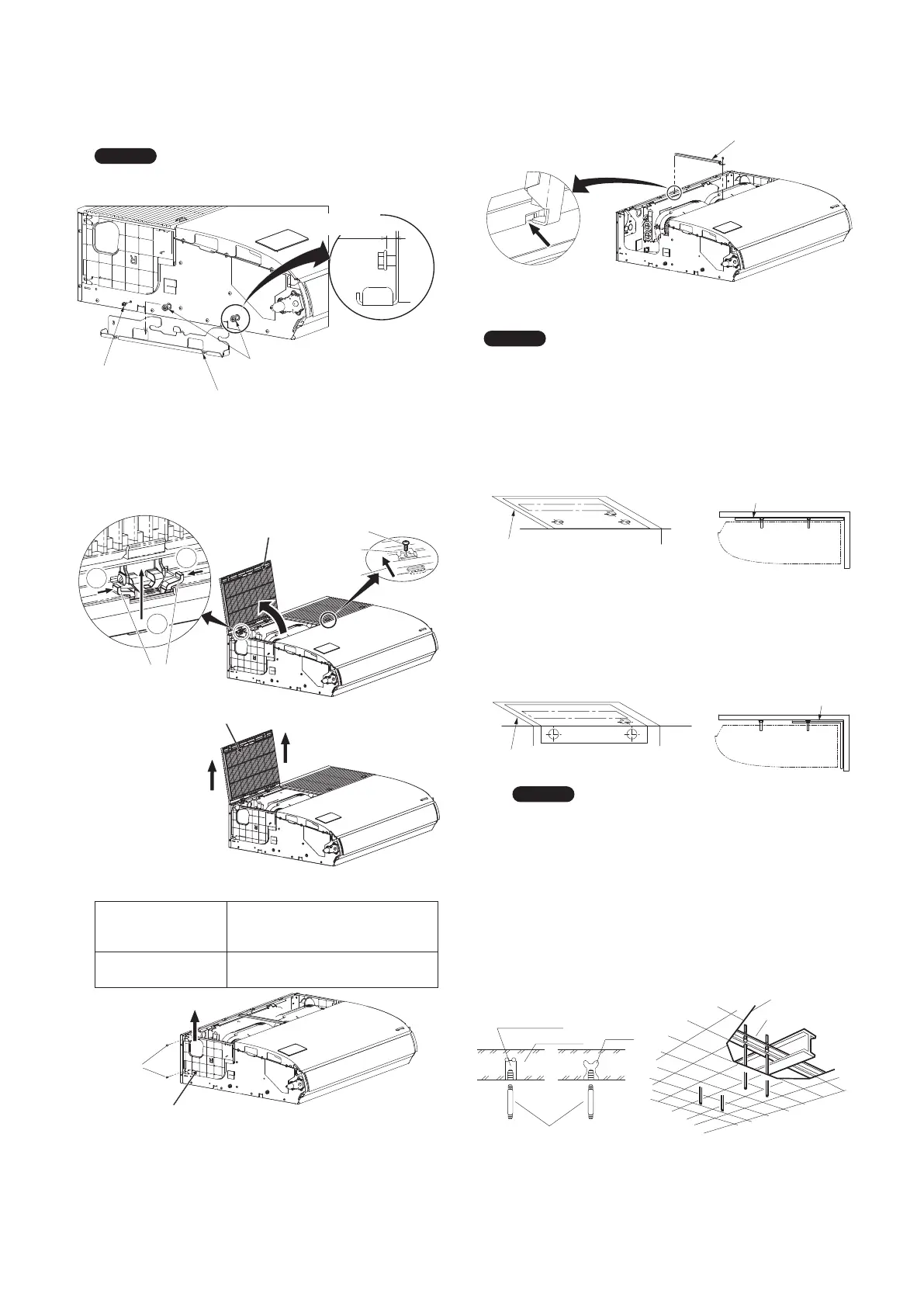

3-2. Preparação antes da instalação
(1) Retire o suporte (para suspensão da unidade interior).
Desaperte os parafusos de suspensão M8.
Logo, retire o suporte.
N OTA
Desaperte os parafusos de suspensão M8 e exponha o
eixo dos parafusos menos de 8 mm.
Parafuso M4 para evitar
a remoção do suporte
Parafusos de suspensão M8 para
suspender a unidade interior
Suporte
Menos de 8 mm
(2)
Retire a grade de admissão de ar antes de suspender a
unidade interior. Primeiro, retire os 2 parafusos de fixação
fixados com os fechos. Abra a grade de admissão de ar e
segure as garras das dobradiças em ambos os lados. Logo,
retire a grade de admissão de ar e a orelha de suspensão
localizadas nos lados esquerdo e direito da unidade interior.
1
1
2
Deslize
Fecho
garras
Parafuso
Grade de
admissão de ar
Grade de admissão de ar
Retire
Retire
(3) Retire a chapa lateral do lado da tubagem.
Ligação da tubagem
dos lados traseiro e
superior
Retire os 2 parafusos.
Deslize a chapa lateral na
direcção da seta e remova-a.
Ligação da tubagem
do lado direito
Não retire a chapa lateral.
Retire
Parafuso
Chapa lateral
(4) Retire o suporte central.
Ao fazer a instalação eléctrica, retire o suporte central, se
necessário. Ao concluir a instalação eléctrica, reinstale o
suporte central em sua posição original.
Suporte central
3-3. Suspensão da unidade interior
N OTA
Como o diagrama é feito de papel, ele pode encolher ou
espichar ligeiramente em virtude de alta temperatura ou
humidade. Por esta razão, antes de perfurar os orifícios,
mantenha as dimensões correctas entre as marcações.
(1)
Se o diagrama de instalação em escala completa for colocado
no tecto, as localizações de cada parafuso de suspensão
poderão ser escolhidas.
Utilize um lápis para marcar os furos a serem feitos.
Diagrama de instalação
em escala completa
Tecto
Parede
Diagrama de instalação
em escala completa
(2) Se o diagrama de instalação em escala completa for
dobrado num ângulo recto e colocado no tecto e parede,
tanto as localizações das entradas para a tubagem interior
e cablagem, como as localizações de cada parafuso de
suspensão poderão ser escolhidas.
Utilize um lápis para marcar os furos a serem feitos.
Diagrama de instalação
em escala completa
Tecto
Parede
Diagrama de instalação
em escala completa
N OTA
As dimensões quando a unidade interior é colocada rente
à parede.
Quando instalar longe da parede, o declive de drenagem
deve ser tomado em consideração.
(3) Faça os furos nos 4 pontos indicados no diagrama em
escala completa.
(4) Dependendo do tipo de tecto:
a) Insira os parafusos de suspensão.
ou
b) Utilize os suportes de tecto existentes ou construa um
suporte adequado.
Furo em âncora
Furo em obturador
Parafuso de suspensão
(M10 ou 3/8") (não fornecido)
Inserção
Ladrilhos de tecto
Suporte de tecto
Concreto
a) b)
