j) Quando os cilindros tiverem sido correctamente enchidos e o processo for concluído, certifique-se de que os cilindros e o
equipamento são retirados do local prontamente e todas as válvulas de isolamento no equipamento são fechadas.
k) O refrigerante recuperado não deve ser carregado em outro sistema de refrigerante, a menos que tenha sido limpo e
verificado.
● A carga electrostática pode acumular-se e criar uma condição perigosa ao carregar ou descarregar o refrigerante.
Para evitar fogo ou explosão, dissipe a electricidade estática durante a transferência aterrando e ligando os recipientes e o
equipamento antes da carga/descarga.
15. RECUPERAÇÃO
N OTA
Consulte as Instruções de instalação que acompanham a unidade exterior.
16. VERIFICAÇÃO DO LIMITE DE DENSIDADE
O refrigerante (R32), que é utilizado no aparelho de ar condicionado, é um refrigerante inflamável. Portanto, os requisitos para o
espaço de instalação do aparelho são determinados de acordo com a quantidade de carga de refrigerante [m
c
] utilizada no aparelho.

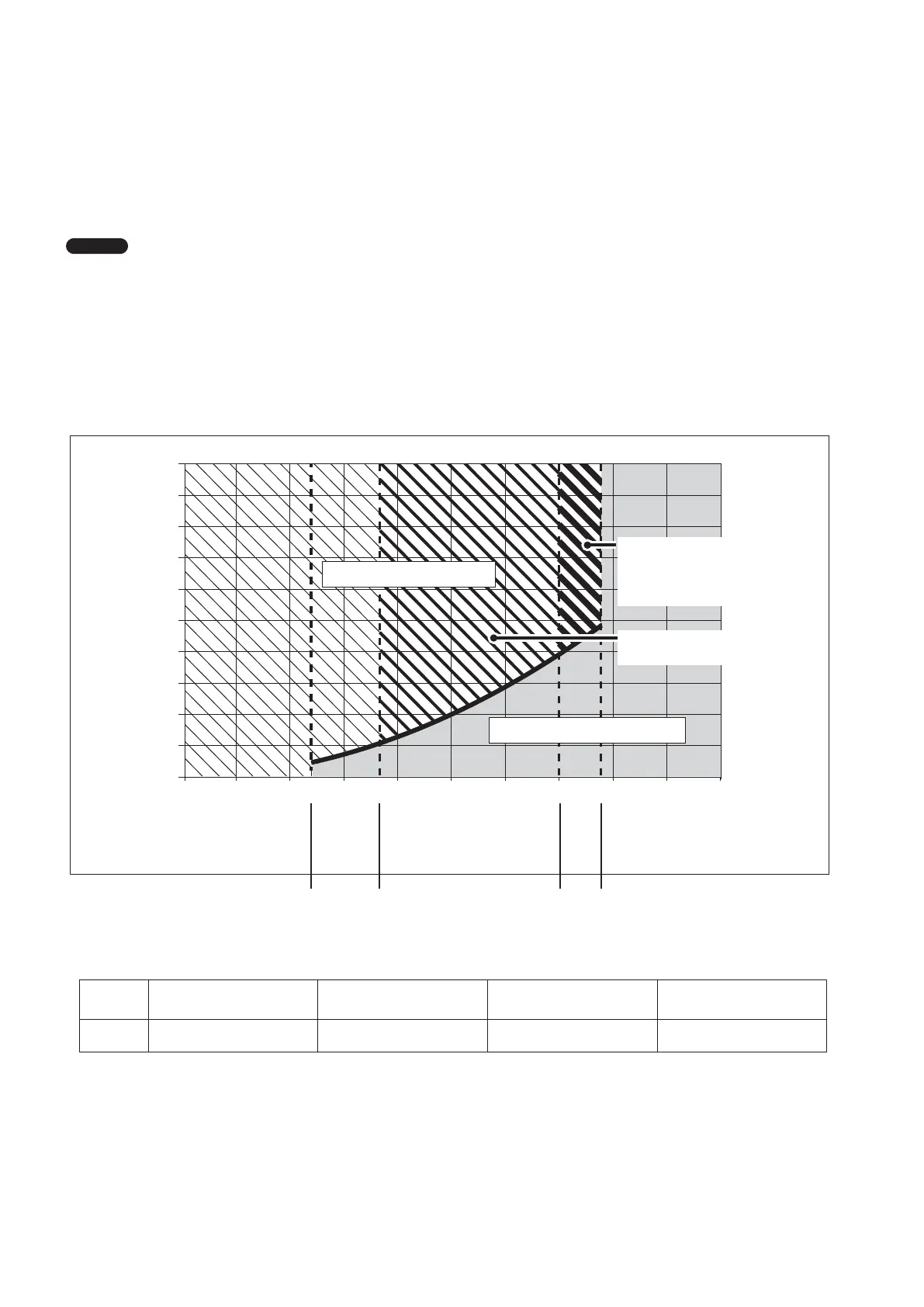

O espaço do piso interior mínimo comparado com a quantidade de refrigerante é aproximadamente o seguinte:
1,22 3,501,80 3,88
0,0
2,0
4,0
6,0
8,0
10,0
12,0
14,0
16,0
18,0
20,0
2,01,51,00,50,0 3,0 4,02,5 3,5 5,04,5
[Amin] : Espaço mínimo do piso interior (
m
2
)
[m
c
] : Quantidade de carga
de refrigerante (kg)
Não pode ser instalado
Pode ser instalado
* U-60PZ2R5, U-71PZ2R5,
U-100PZ2R5, U-100PZ2R8,
U-100PZ2E5, U-100PZ2E8
Não pode ser instalado
* U-60PZ2R5, U-71PZ2R5
Não pode ser instalado
[m
c
] : A quantidade de carga de refrigerante (Total de refrigerante ao sair da fábrica e quantidade de carga de refrigerante no
campo).
[m
max
] : Quantidade máxima de carga de refrigerante
U-60PZ2R5, U-71PZ2R5 U-100PZ2R5, U-100PZ2R8
U-100PZ2E5, U-100PZ2E8
U-125PZ2R5, U-125PZ2R8
U-125PZ2E5, U-125PZ2E8
U-140PZ2R5, U-140PZ2R8
U-140PZ2E5, U-140PZ2E8
[m
max
] 1,80 3,50 3,88 3,88
[m
c
] ≤ 1,22 : Pode ser instalado
1,22 < [m
c
] ≤ [m
max
] : Instalação possível na gama indicada pela linha inclinada
[m
c
] > [m
max
] : Não pode ser instalado
