Panasonic S-36PT2E5B - Installazione del Tubo DI Scarico

112

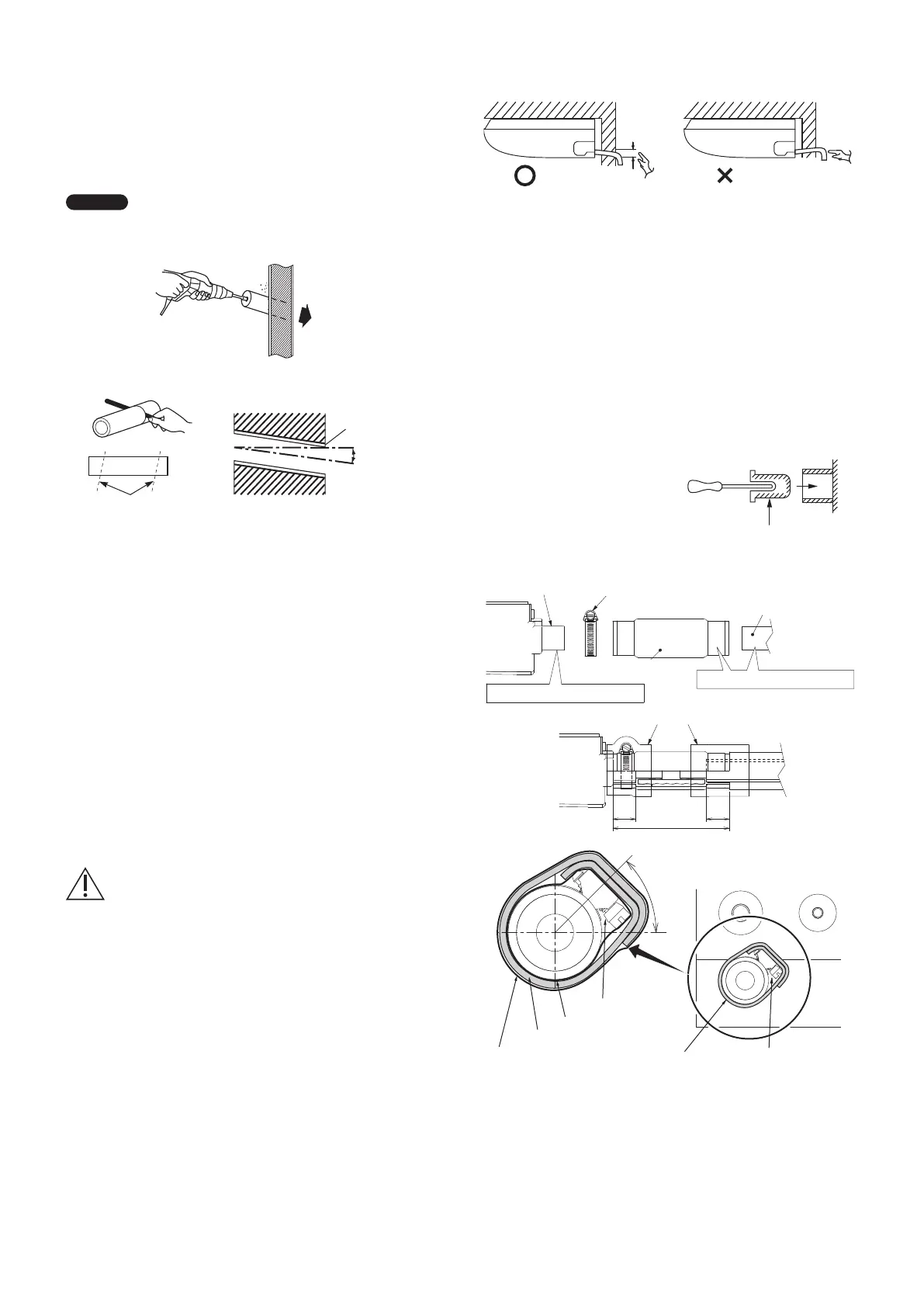

3-6. Installazione del tubo di scarico
● Preparare un tubo in PVC duro per lo scarico e collegarlo al
tubo di scarico dell’unità interna con la fascetta fermatubi in
dotazione in modo da prevenire perdite di acqua.
● Misurare lo spessore della parete dall’interno all’esterno e
tagliare un tubo in PVC con una leggera angolazione in
modo che si inserisca bene. Inserire il tubo in PVC nel muro.
NOTA
Il foro deve venire fatto con una leggera inclinazione in basso
verso l’esterno.
Lato
interno
Lato
esterno
INTERNO
Tubo in PVC duro (non in dotazione)
Tagliare con leggera
angolazione
Tubo in PVC
Leggera
angolazione
Parete
ESTERNO
(1) Collegamento del tubo flessibile di scarico
● Il tubo flessibile di scarico è collegato sotto la tubazione del
refrigerante.
(2) Installazione del tubo flessibile di scarico
●
Per prima cosa inserire il tubo flessibile di scarico (in
dotazione) nella fascetta fermatubi (in dotazione), quindi
collegare il tubo flessibile di scarico all’apertura di scarico
dell’unità.
● Inserire completamente il tubo flessibile di scarico, finché
non urta contro il fondo del raccordo.
●
Fissare la fascetta fermatubi in modo che la parte fissa sia
inclinata verso l’alto di 45° usando del nastro in vinile (non in
dotazione) per il tubo flessibile di scarico (in dotazione).
● La coppia di serraggio della vite della fascetta fermatubi è di
30 - 35N · cm.
● Avvolgere il nastro in vinile sulla fascetta fermatubi.
● Collegare sia il tubo flessibile di scarico che il tubo in PVC
(VP20 o materiale simile, non in dotazione). Inserire
completamente, finché il tubo in PVC non urta contro il fondo
e aderisce con l’adesivo per PVC.
ATTENZIONE
● Avvolgere l’isolatore di scarico (in dotazione) tra il
raccordo del tubo flessibile di scarico e la tubazione, in
modo che la tubazione in rame non rimanga esposta.
Avvolgere anche fascetta fermacavi. Avvolgere la
fascetta fermatubi con l’isolatore di scarico, dove la vite
è posizionata rivolta verso l’alto.
Serrare quindi l’isolatore con nastro in vinile, in modo da
evitare che si stacchi. Se rimane una parte di tubazione
esposta, si può formare condensa.
● Assicurarsi di utilizzare solamente il tubo flessibile di
scarico in dotazione.
● Fascette fermatubi di altro tipo acquistate separatamente
potrebbero pizzicare o corrugare il tubo flessibile di scarico,
con pericolo di perdite.
Assicurarsi pertanto di usare le fascette fermatubi in
dotazione.
● Collegare il tubo di scarico in modo che sia inclinato verso il
basso dall’unità verso l’esterno.
Corretto Non corretto
Inclinazione
verso il basso:
min. 1/100
Inclinazione
verso l’alto:
● Evitare la formazione di sifoni, o punti in cui rimanga
intrappolata l’acqua, nel corso della tubazione.
● Isolare le tubazioni all’interno del locale, in modo da evitare il
gocciolamento di condensa.
● Una volta collegata la tubazione di scarico, versare
un’adeguata quantità d’acqua nella coppa di scarico
attraverso il foro sul lato dell’apertura di scarico dell’aria.
Controllare che lo scarico dell’acqua avvenga correttamente.
* Se il tubo flessibile di scarico viene fatto passare dal lato
sinistro, consultare la figura sotto la sezione 3-5 e seguire la
procedura sopra descritta per installare il tubo flessibile.
Riapplicare il tappo in gomma rimosso in precedenza sul lato
destro.
Il tappo in gomma può venire inserito agevolmente
spingendolo nell’apertura di
scarico dell’unità principale
con un cacciavite o un
utensile simile.
Premere a fondo il tappo
nell’apertura di scarico
dell’unità principale.
130
26 26
Fascetta fermatubi
(in dotazione)
Non usare adesivo.
Fissare con adesivo per PVC.
Tubo in PVC duro
(VP2, non in dotazione)
Tubo flessibile di
scarico (in dotazione)
Apertura di
scarico dell’unità
Isolante di scarico (in dotazione)
(
45°
)
Fascetta serratubi
Nastro in vinile
Isolatore di scarico
Nastro in vinile
Isolatore di scarico
Fascetta serratubi
Tappo in gomma
Cacciavite
Apertura di scarico
00_301038_All.indb 112 2018/6/11 15:43:37
