AVVERTENZA

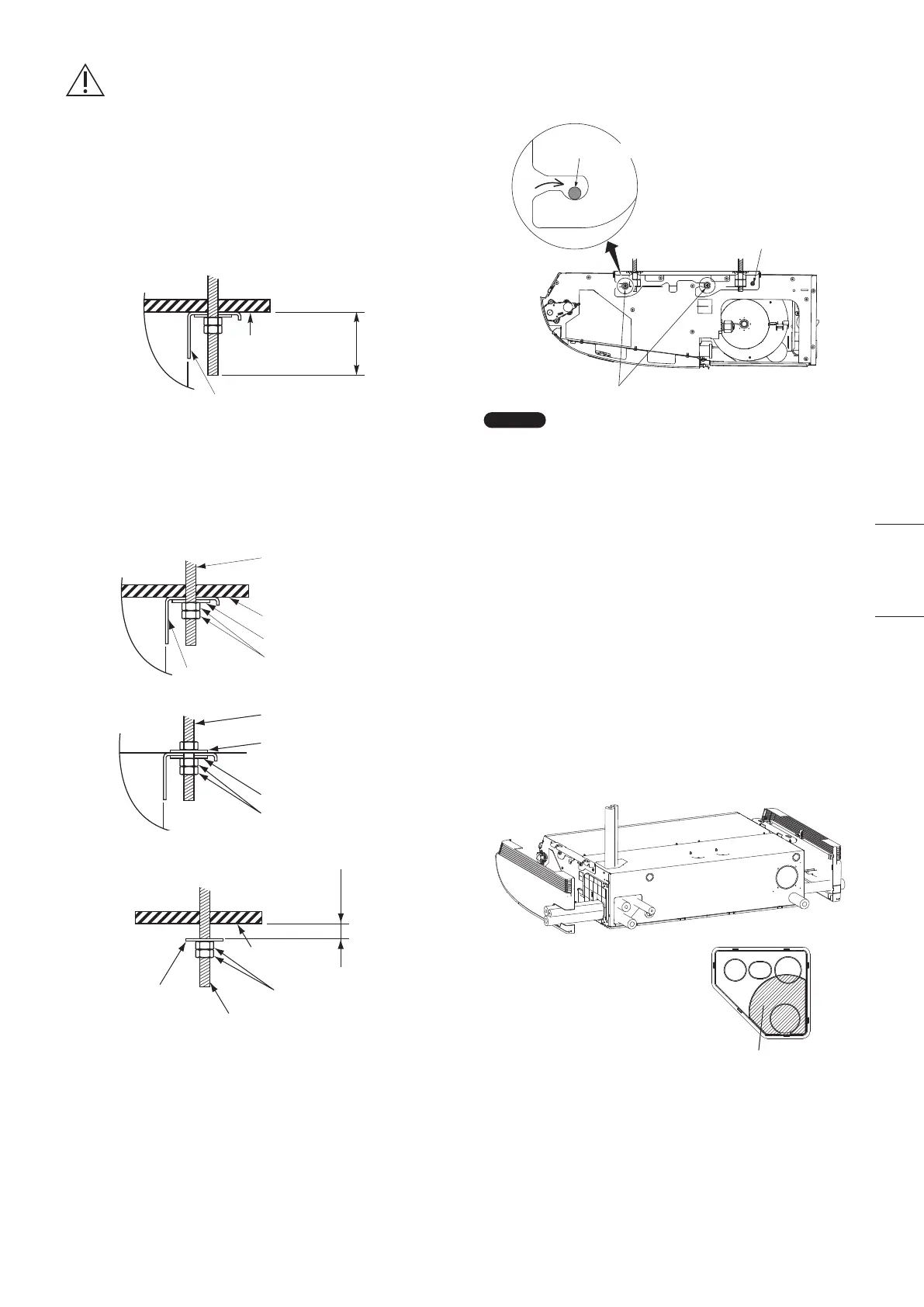

Prestare la massima attenzione nel sostenere l’unità
interna sul soffitto. Accertare che questo sia
sufficientemente forte da sostenere il peso dell’unità. Prima
di sospendere l’unità al soffitto, verificare la solidità di
ciascun bullone di sospensione fissato.
(5) Avvitare i bulloni di sospensione, lasciandoli sporgere dal
soffitto.
La parte dei bulloni che sporge dal soffitto deve avere la
stessa lunghezza per tutti i bulloni, e non deve superare i
50 mm.
Superficie del
soffitto
Max.
50 mm
Unità
Staffa
(6) Eseguire la preparazione necessaria per la sospensione
dell’unità interna.
Il metodo di sospensione varia a seconda che il soffitto sia
del tipo sospeso o no.
(7) Sospendere l’unità interna come segue:
a) Fissare la staffa al bullone di sospensione.
Farla aderire alla superficie del soffitto.
Staffa
Bullone di sospensione
(non in dotazione)
Superficie del soffitto
Unità
Rondella (in dotazione)
Doppio dado
(non in dotazione)
Bullone di sospensione
(non in dotazione)
Rondella
(non in dotazione)
Unità
Rondella (in dotazione)
Doppio dado
(non in dotazione)
Bullone di
sospensione
Doppio dado
(non in dotazione)
Rondella
(in dotazione)
Superficie
del soffitto
Circa
25 mm
b) Sospendere l’unità interna alla staffa.
Serrare i bulloni di sospensione M8 e fissare l’unità
interna in posizione.
Vite M4 per impedire il
distacco della staffa
Bulloni di sospensione M8
Bullone di sospensione M8
NOTA
La superficie del soffitto non è sempre piana. Controllare quindi
che l’unità interna sia perfettamente orizzontale. Perché
l’installazione sia corretta, lasciare uno spazio di 10 mm fra il
pannello a soffitto e la superficie del soffitto stesso, e riempire
tale spazio con un materiale isolante o riempitivo adeguato.
3-4. Condotto per l’aria fresca (Da procurare in loco)
Nella parte posteriore sinistra dell’unità interna è presente
un’apertura (pretagliata) per il collegamento di un condotto di
aspirazione dell’aria fresca dall’esterno. Se fosse necessario
immettere aria fresca, rimuovere la sezione pretagliata aprendo
così il foro e collegare il condotto all’unità interna attraverso il foro
di collegamento. Consultare la figura sotto la sezione 3-1 (3).
3-5. Conformazione e messa in posa dei tubi
● Le posizioni di collegamento dei tubi del refrigerante sono
mostrate nella figura qui sotto. (Le tubazioni possono venire
messe in posa in 3 direzioni diverse.)
*
Per collegare il tubo al lato superiore o destro, rimuovere il
coperchio dal pannello superiore e tagliare delle tacche nel
pannello laterale. Consultare la figura sotto la sezione 3-1 (3).
Se le tubazioni devono venire
messe in posa insieme, usare un
coltello da lavoro o un altro
utensile simile per tagliare la
porzione del coperchio indicata
dall’ombreggiatura in modo che
corrisponda alle posizioni dei tubi.
Far quindi passare i tubi.
Coperchio
