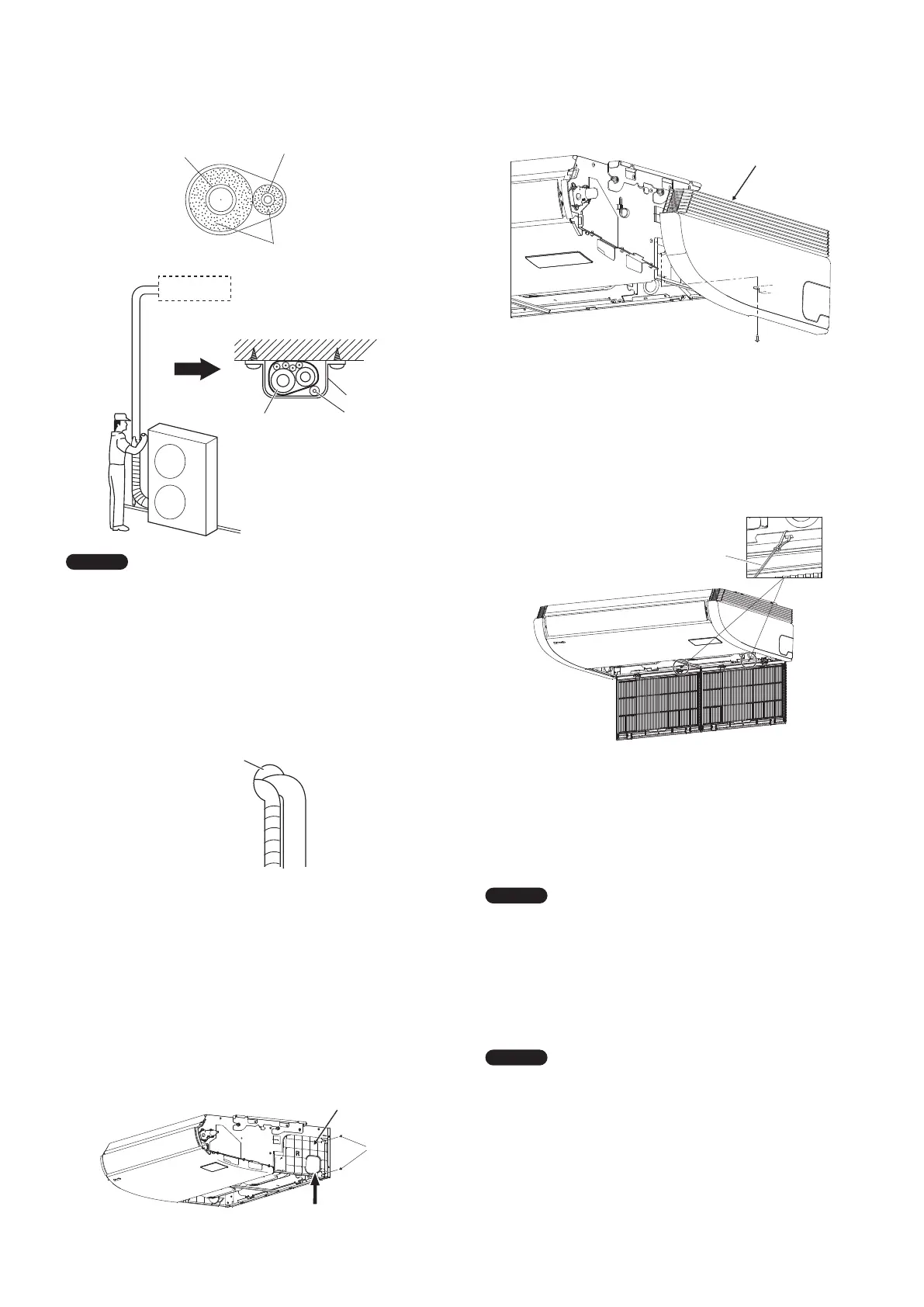

● Fixer les couvercles latéraux fournis.
Faire glisser les couvercles depuis la partie avant et les fixer
aux pattes des loquets.
Serrer les vis (fourni).
Vis (fourni)
Couvercle latéral
(fourni)
● Fixer la grille d’admission d’air.
Pour fixer la grille d’admission d’air, procéder dans le sens
inverse du retrait de la grille.
Se reporter à la section «3-2. Préparations avant
l’installation». Veiller à fixer la chaîne de sécurité.
Fermer la grille d’admission d’air et fixer les pattes des
loquets avec les vis.
Chaîne de sécurité
7. COMMENT INSTALLER LA
TÉLÉCOMMANDE DE MINUTERIE OU
LA TÉLÉCOMMANDE CÂBLÉE HAUT
DE GAMME (PIÈCE EN OPTION)
REMARQUE
Consultez les instructions d’installation accompagnant la
télécommande de minuterie en option ou la télécommande
câblée haut de gamme en option.
8. COMMENT INSTALLER LA
TÉLÉCOMMANDE SANS FIL
REMARQUE
Reportez-vous aux instructions d’installation fournies avec la
télécommande sans fil en option.
(3) Brider le lien de tube au mur en utilisant environ 1 bride à
chaque mètre.
Deux tubes disposés ensemble
Tuyauterie de
liquide
Tuyauterie
de gaz
Isolation
Tubes isolés
Tuyau de
vidange
Bride
REMARQUE
Ne pas enrouler trop hermétiquement le ruban d’armature, car
cela réduira l’effet d’isolation thermique. Vérifier également
que le tuyau de vidange de condensat se sépare à distance du
faisceau et que les gouttes disparaissent de l’unité et du tube.
5-5. Fin de l’installation
Après avoir terminé l’isolation et le guipage de la tuyauterie,
utiliser un mastic d’étanchéité pour obturer le trou dans le mur
afin d’éviter la pénétration de pluie et l’entrée d’air.
Appliquer
le mastic ici
Tuyauterie
6. PROCÉDURE FINALE
Remettre en place la pièce déposée à sa position initiale.
(Se reporter à la section «3-2. Préparations avant
l’installation».)
Puis installer les couvercles latéraux (gauche / droit) fournis des
deux côtés de l’unité intérieure.
● Fixer les plaques latérales fournies.
Insérer les plaques latérales dans le sens de la flèche et les
fixer avec les 2 vis précédemment déposées.
Plaque latérale
Vis
Fixer
