1. GÉNÉRALITÉS
Ce livret décrit brièvement où et comment installer le système de climatisation. Prière de lire toutes les instructions des unités intérieure
et extérieure, et s’assurer que toutes les pièces d’accessoires énumérées sont avec le système avant de commencer.
Évitez au maximum le modifier les tuyaux.
AVERTISSEMENT
Ce symbole indique que cet équipement utilise un réfrigérant inflammable. En présence d’une source
d’inflammation externe, une fuite de réfrigérant peut provoquer une inflammation.
PRÉCAUTION
Ce symbole indique le type de réfrigérant inflammable contenu dans le système.
PRÉCAUTION
Ce symbole indique qu’une lecture attentive du mode d’emploi est nécessaire.
PRÉCAUTION
Ce symbole indique que l’équipement doit être manipulé par un technicien après-vente, qui se
reportera au Manuel technique.
PRÉCAUTION
Ce symbole indique que des informations sont incluses dans le mode d’emploi et/ou les Instructions
d’installation.
1-1. Outils nécessaires à l’installation (non fournis)
1. Un tournevis à lame plate
2. Un tournevis cruciforme
3. Un couteau ou une pince à dénuder le câble
4. Un ruban à mesurer
5. Un niveau de charpentier
6. Une scie sauteuse ou une scie à guichet
7. Une scie à métaux
8. Des noyaux centraux
9. Un marteau
10. Une perceuse
11. Un coupe-tube
12. Un outil d’évasement pour tuyaux
13. Une clé dynamométrique
14. Une clé à molette
15. Un alésoir (pour ébavurer)
1-2. Accessoires fournis avec l’unité
Les pièces d’accessoires se trouvent à l’intérieur de l’unité
intérieure.
Ouvrir la grille d’admission d’air de l’unité intérieure et enlever le
kit d’accessoires.
Se reporter à la section «3-2. Préparations avant l’installation».

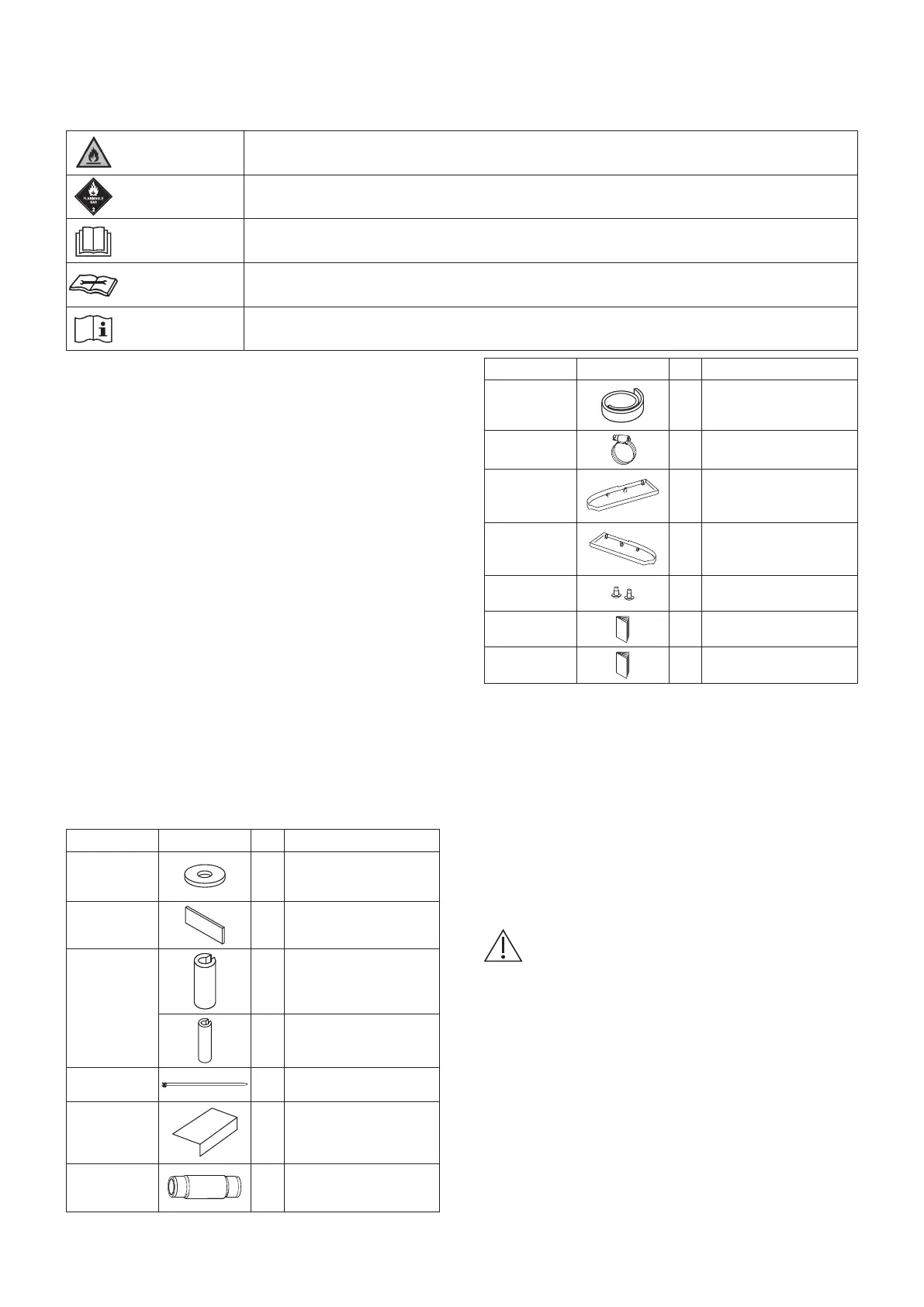

Tableau 1-1 (Plafond)
Nomenclature Figure Qté Remarques
Rondelle
spéciale
4
Pour suspension
temporaire d’une unité
intérieure au plafond
Isolant de
vidange
2
Pour raccord de tuyau
de vidange
Isolant
d’évasement
1
Pour raccord de tube
de gaz
1
Pour raccords de tube
de liquide
Attache-fils
6
Pour l’isolant d’évasement
et le câblage
Schéma
d’installation
grandeur
naturelle
1
Pour l’emplacement
d’installation
Tuyau de
vidange
1
Pour raccords unité
principale + tuyau en
PVC
Nomenclature Figure Qté Remarques
Ruban isolant
2
Pour écrous évasés
de tubes de gaz et de
liquide
Collier flexible
1
Pour raccordement du
tuyau de vidange
Couvercle
latéral (droit)
1
(Emballé dans une boîte
en carton) Pour le côté
droit
Couvercle
latéral
(gauche)
1
(Emballé dans une boîte
en carton) Pour le côté
gauche
Vis
2
Pour le couvercle latéral
(gauche /
droit
)
Mode
d’emploi
1
Instructions
d’installation
1
1-3. Type de tube en cuivre et matériau d’isolation
Si l’on désire acheter séparément ces matériaux d’une source
locale, on aura besoin de :
1. Tube en cuivre détrempé désoxydé pour tuyauterie de
réfrigérant.
2. Mousse isolante en polyéthylène pour tubes en cuivre
comme il convient selon la longueur précise du tube.
L’épaisseur de paroi de l’isolant ne doit pas être inférieure
à 8 mm.
3. Utiliser un fil de cuivre isolé pour le câblage sur site. La
taille des câbles varie avec la longueur totale du câblage.
Reportez-vous à la section « 4. CÂBLAGE ÉLECTRIQUE »
pour de plus amples informations.
PRÉCAUTION
S’informer des réglementations et des codes électriques
locaux avant de se procurer le câble. De même, consulter
toutes les instructions ou limitations afférentes.
1-4. Matériaux supplémentaires nécessaires à
l’installation
1. Bande de réfrigération (blindée)
2. Agrafes ou attaches isolées pour les fils de connexion (se
reporter aux réglementations locales)
3. Mastic
4. Lubrifiant de tuyauterie de réfrigération
5. Attaches ou étriers pour fixer la tuyauterie de réfrigérant
6. Échelle de pesée
